Anonimo



Planisfero celeste boreale databile 1699-1700







Anonimo



Planisfero celeste boreale databile 1699-1700





Il planisfero celeste che presento in questa pagina è attualmente depositato presso la Bibliothèque Nationale de France a Parigi e viene presentato da Gallica al seguente indirizzo:

https://gallica.bnf.fr/ark:/12148/btv1b53006760d





L’autore è sconosciuto ed il documento, su foglio quadrato di 55 cm di lato,  consiste in un unico esemplare esistente.

Il planisfero celeste è costruito in proiezione polare equatoriale stereografica ed è in visione concava. Al centro è posto il polo nord equatoriale celeste, sulla circonferenza perimetrale troviamo il cerchio di declinazione di 41° sud: questa grande estensione al cielo meridionale e l’uso di una proiezione stereografica fanno si che le costellazioni più a sud si presentino fortemente dilatate e non paragonabili per dimensione con quelle che appaiono man mano più vicine alla proiezione del polo nord celeste.

Esaminando la posizione delle stelle intorno al punto  equinoziale Ω, incrocio tra equatore ed eclittica nella costellazione della Vergine ed in particolare la stella η Virginis ( posizionata con una A. R. di circa 180,8°) si evince che per il fenomeno della precessione degli equinozi la data per la quale sono state posizionate le stelle  e probabilmente nella quale è stata costruita la tavola dovrebbe essere il 1699-1700.

Infatti la A. R. di η Virginis, 180,8°, è inferiore di ben 4,2° rispetto a quella che presenta nel Millenium Star Atlas dell’anno 2000 ( 185° cioè 12h e 20') e la differenza di 4,2°= 15120” che rappresenta lo slittamento nel frattempo avvenuto del punto Ω (50,30” all’anno) corrisponde ad un arco temporale di 300,59 anni, quindi 2000-300,59 = 1699,41.

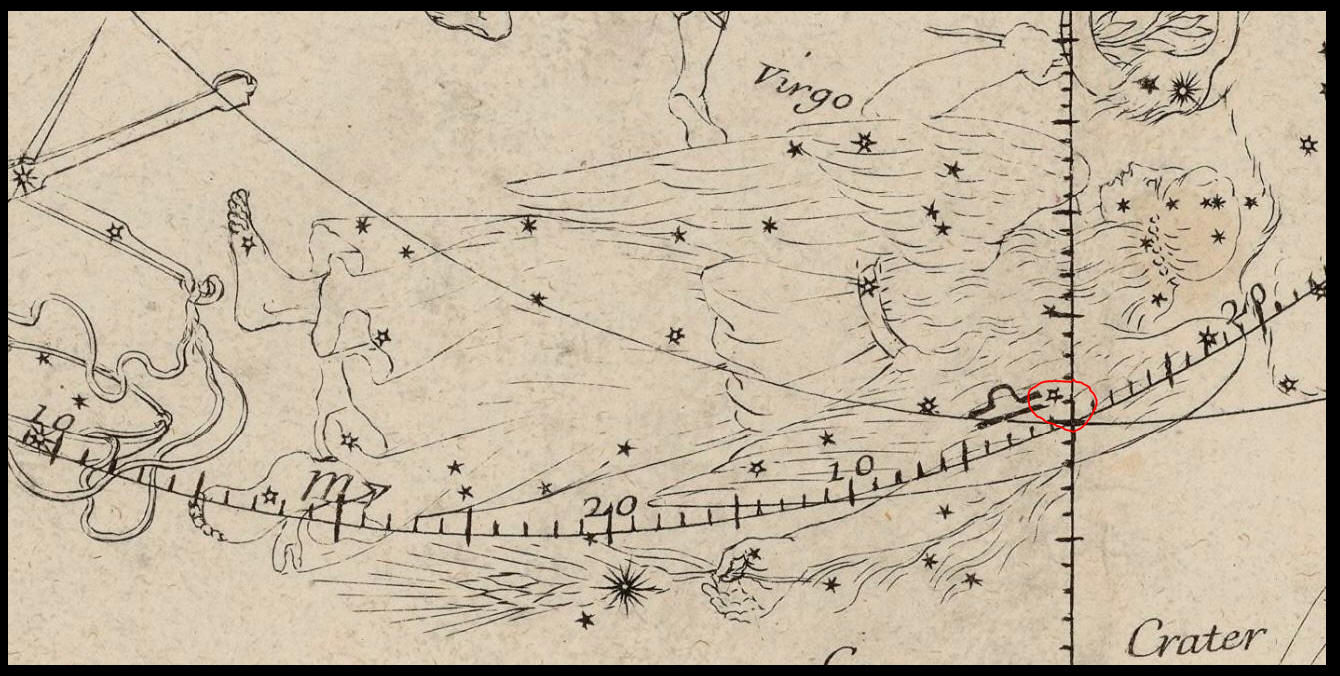

η Virginis e il punto equinoziale Ω nel planisfero di anonimo

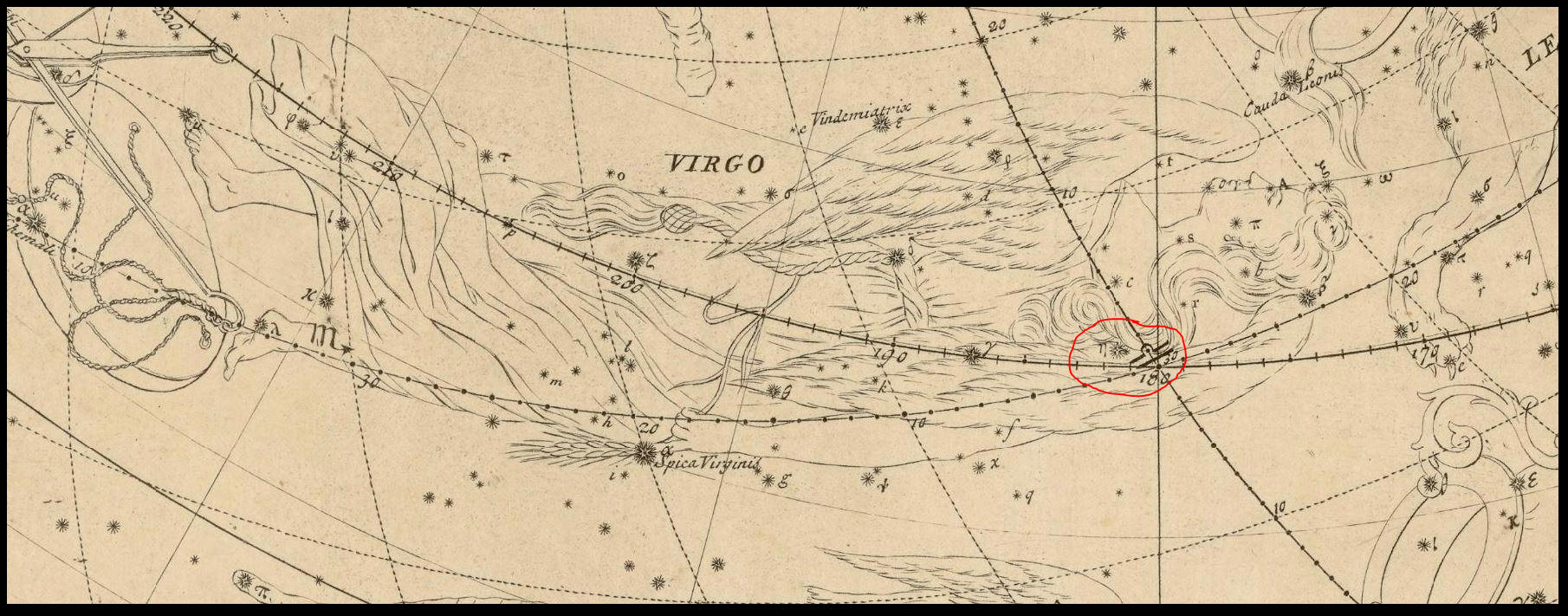

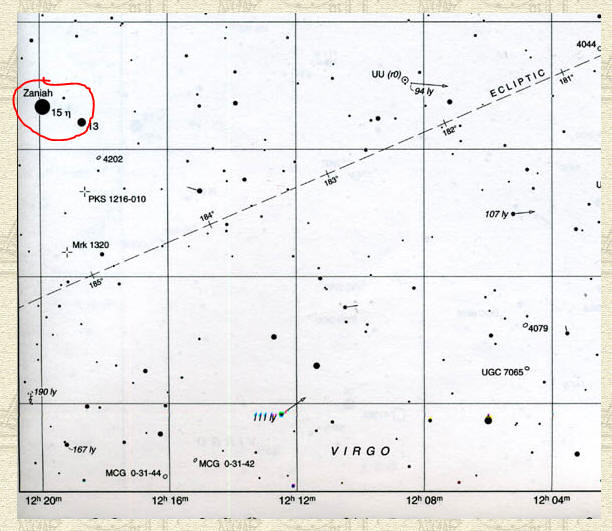

η Virginis, Zaniah nel Millenium Star Atlas





Vedi a tal proposito l’ articolo:

LA PRECESSIONE DEGLI EQUINOZI

 http://www.atlascoelestis.com/introd.precessione.htm



Il lettore può esercitarsi nel calcolo sopra riportato utilizzando la rappresentazione della Vergine di una tavola di Senex del 1746, verificandone quindi la data di produzione, dove η Virginis è posizionata con una A.R. di 181,5° circa:

 η Virginis e il punto equinoziale Ω in Senex 1746

http://www.atlascoelestis.com/Senex%20Southern%201746.htm







Nella tavola del planisfero sono disegnate 47 delle 48 costellazioni tolemaiche, manca Ara troppo meridionale per apparire, tutte accompagnate dal loro nome in latino ad esclusione dell’ Equuleus che è soltanto disegnato. Sono inoltre aggiunte le nuove costellazioni di Columba, Grus e Coma Berenices. Vi sono anche due costellazioni attualmente desuete: Antinous, accompagnato dal nome poco utilizzato di Arion, e Lilium o Fleur de Lys (soltanto disegnata), una costellazione ideata da Pardies e Royer tra il 1674 ed il 1679.

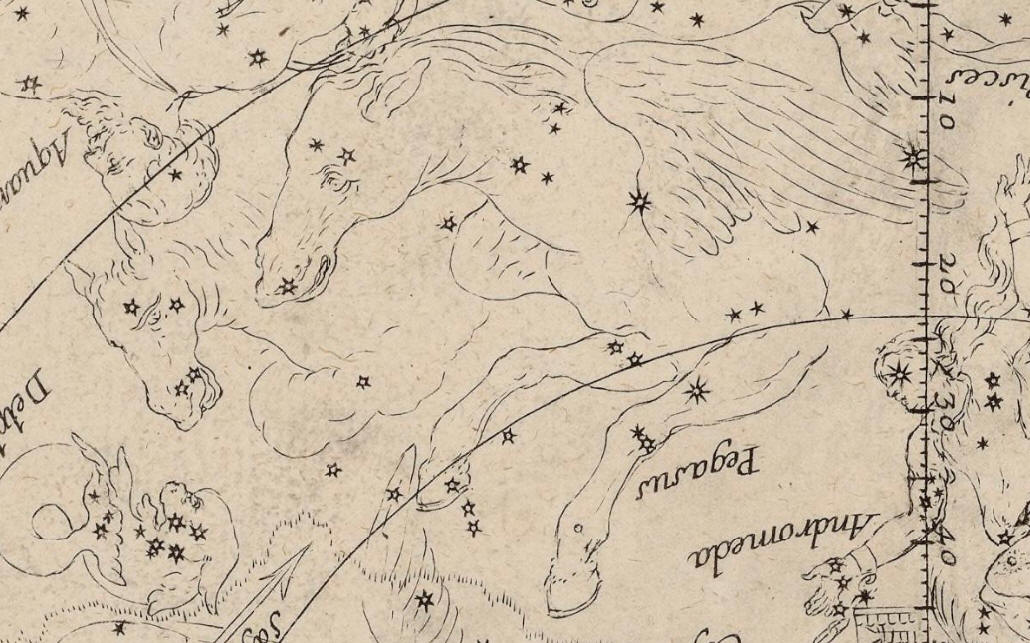

Equuleus e Pegasus

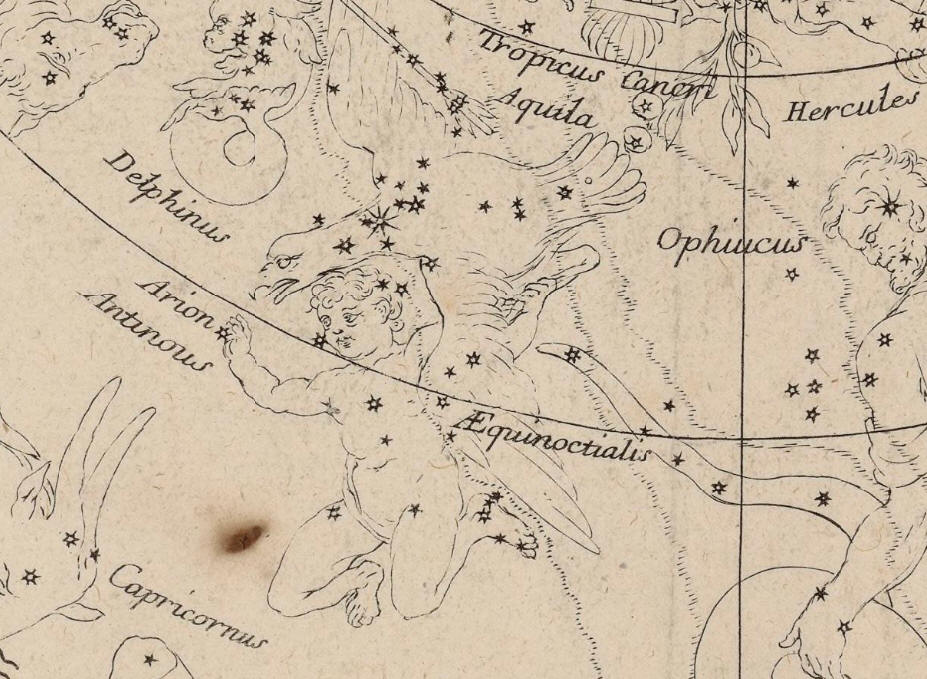

Arion Antinous

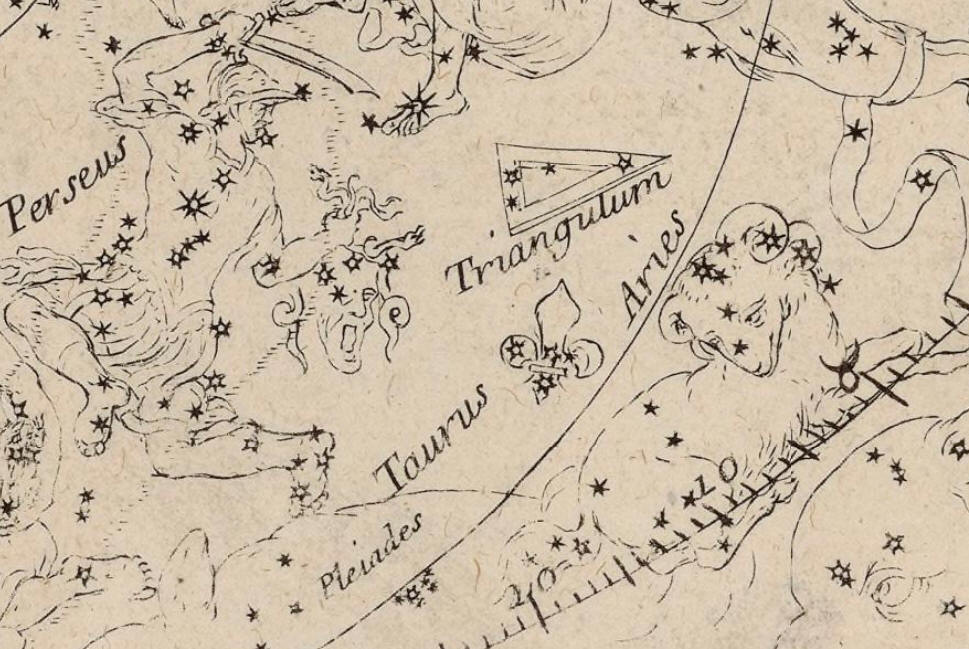

Lilium o Fleur de Lys



Le stelle sono riconoscibili per grandezza ma manca nella tavola lo schema della classificazione delle magnitudini, con il loro nome troviamo soltanto le Pleiades, Capella e Arcturus.





Capella in Auriga e Pleiades

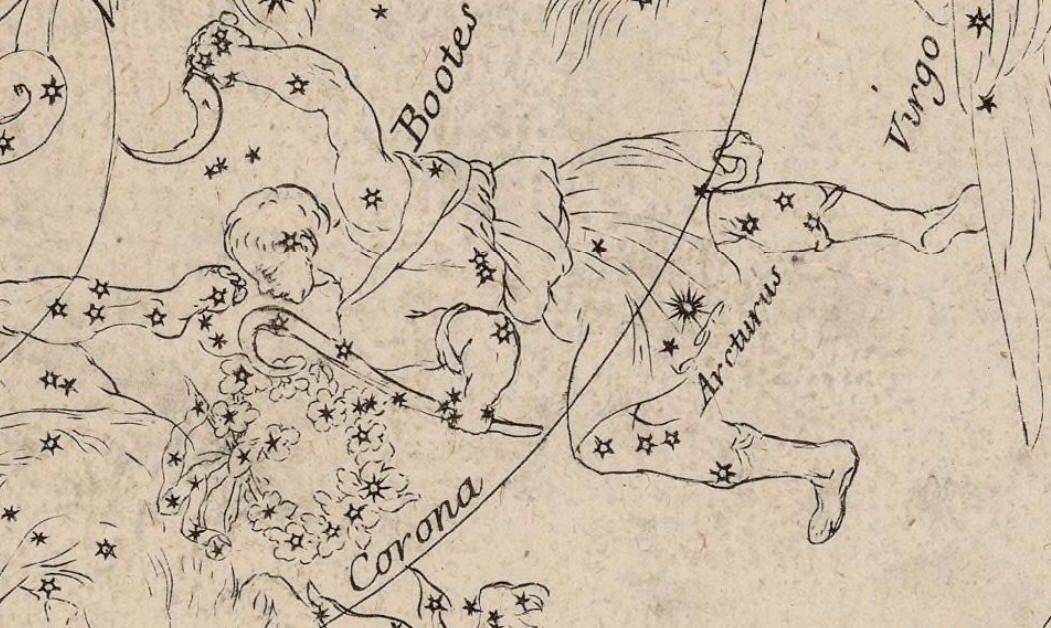

 Arcturus in Bootes





Il reticolo equatoriale si compone del relativo polo, del cerchio polare boreale, di quelli dei due tropici e dell’equatore celeste, sul cerchio perimetrale  sono poste due scale graduate che misurano l’ascensione retta in scala temporale mensile. Sono infine evidenziati i coluri dove, su quello equinoziale, una scala graduata al passo di un grado misura le declinazioni. Il reticolo eclittico è rappresentato dal polo nord,  dall' eclittica accompagnata da una scala graduata delle longitudini al passo di un grado e dal cerchio centrato sul polo eclittico e tangente sul polo equatoriale che rappresenta l’intero percorso di slittamento del polo equatoriale causato dalla precessione degli equinozi.

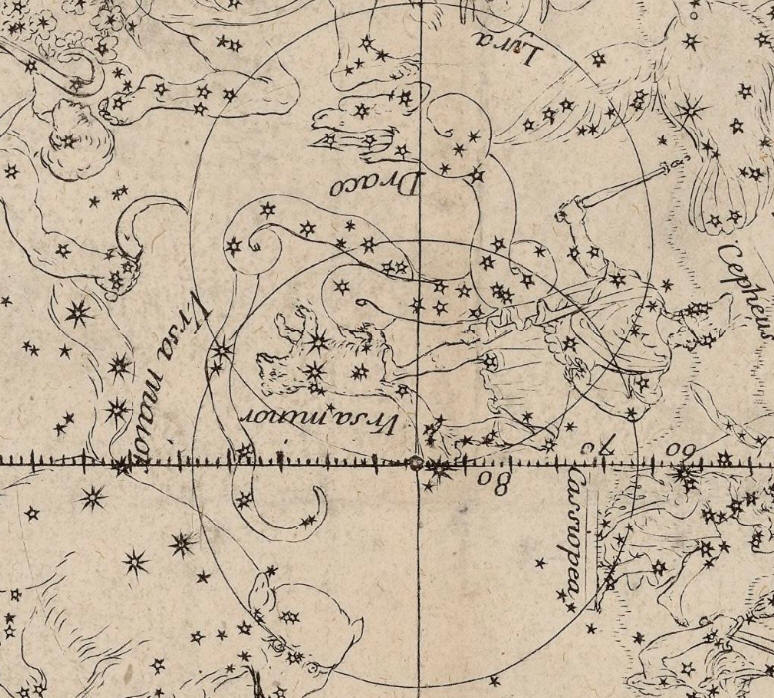

Polo nord equatoriale, cerchio polare boreale, coluro equinoziale, polo nord eclittico e cerchio di slittamento del polo equatoriale centrato su quello eclittico

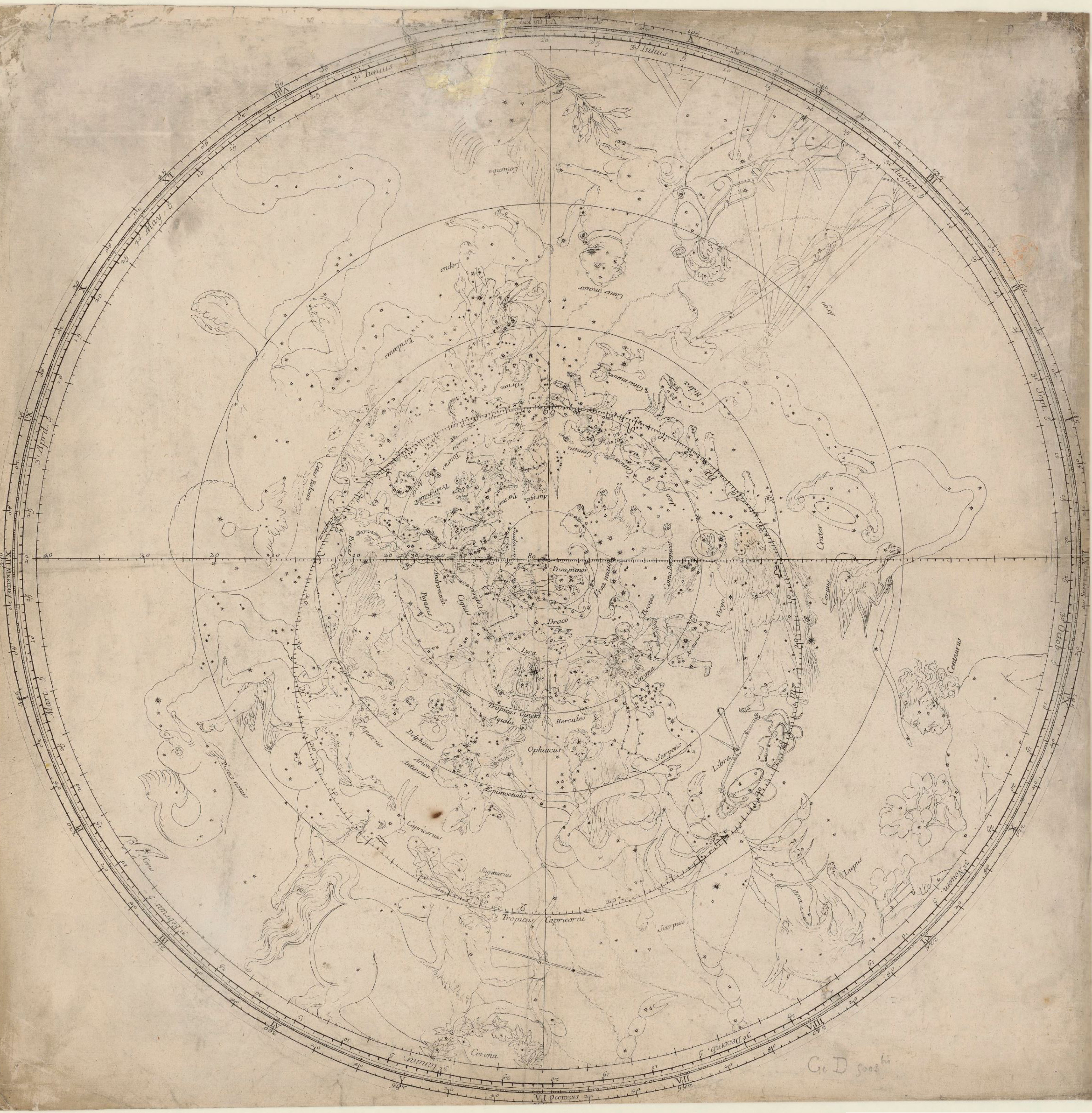

La Tavola



https://gallica.bnf.fr/ark:/12148/btv1b53006760d



Le costellazioni



Andromeda



Aquarius



Aquila



Argo Navis



Aries



Auriga



Bootes

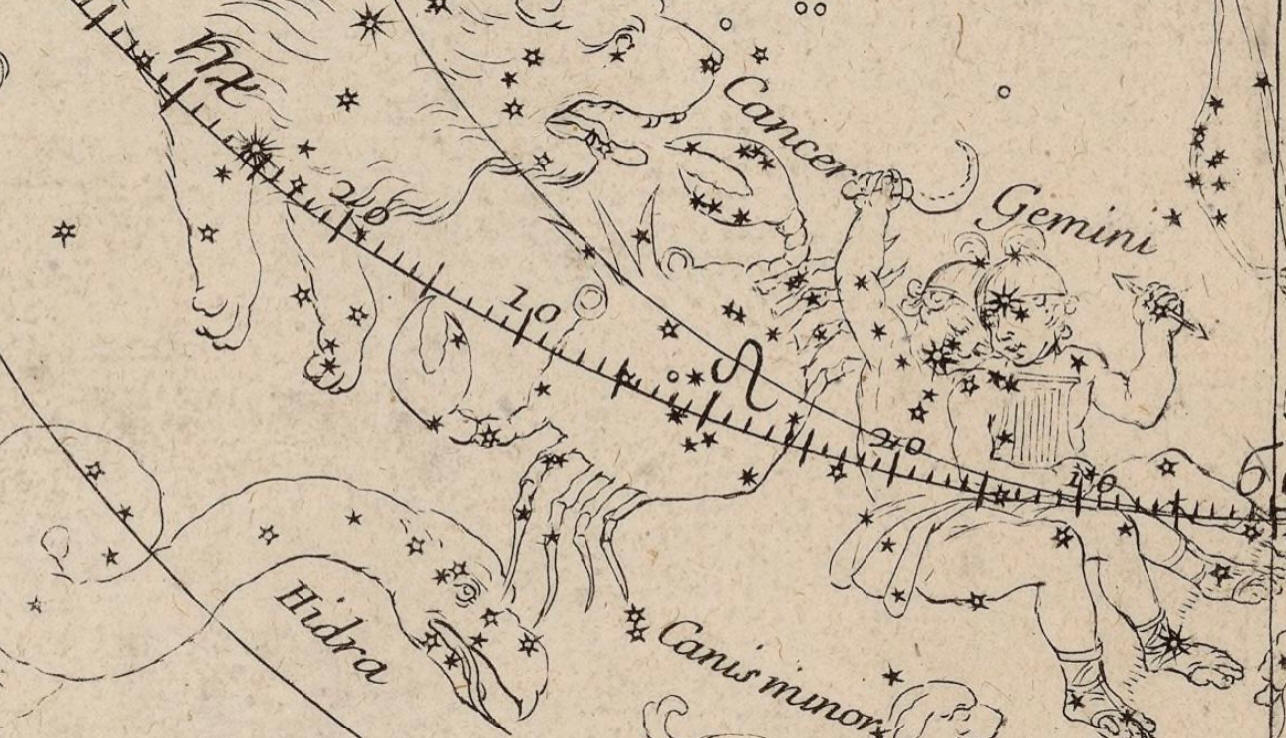

Cancer

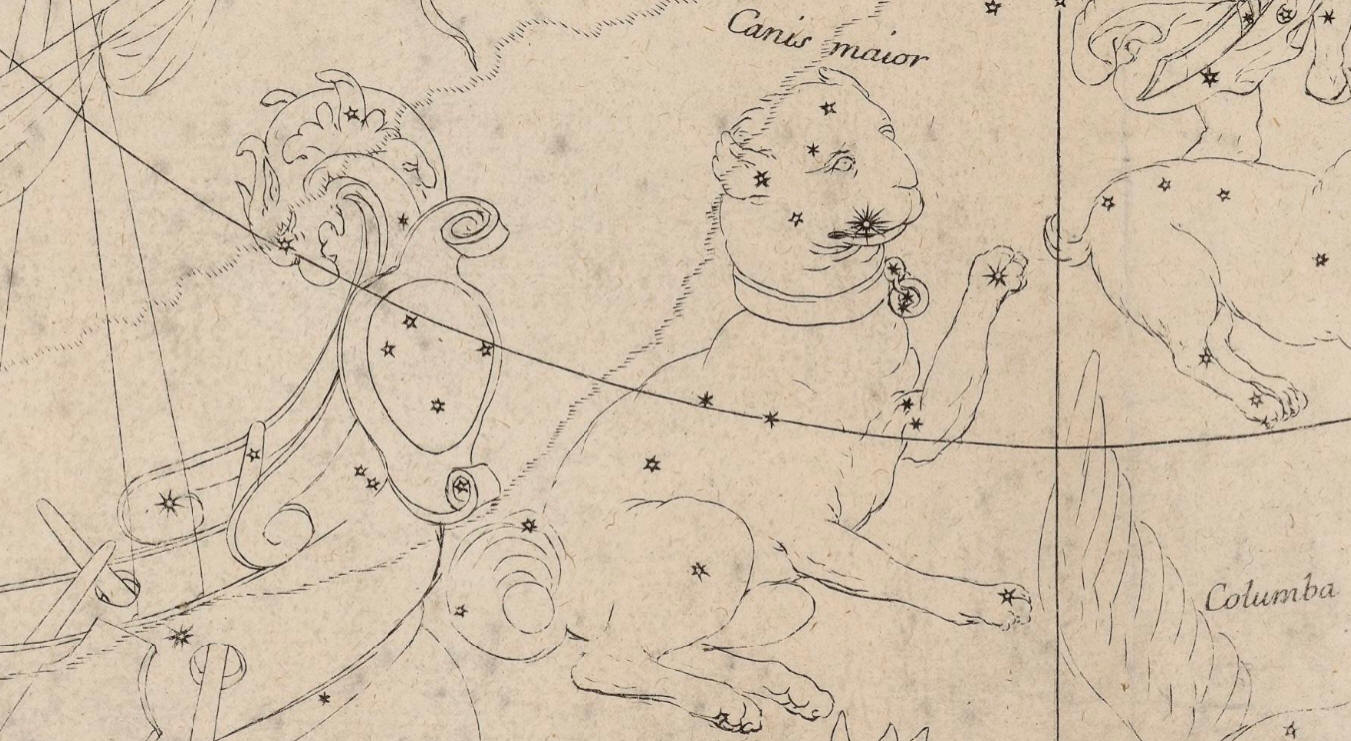

Canis Major



Canis Minor



Capricornus



Cassiopeia



Centaurus



Cepheus



Cetus



Corona Australis



Corona Borealis



Corvus e Crater



Cygnus



Delphinus



Draco





Equuleus



Eridanus



Gemini



Hercules



Hydra



Leo



Lepus





Libra



Lupus



Lyra



Ophiuchus



Orion



Pegasus



Perseus



Pisces



Piscis Austrinus



Sagitta



Sagittarius



Scorpius



Serpens Caput et Cauda



Taurus



Triangulum



Ursa Major



Ursa Minor



Virgo





Columba



Coma Berenices



Grus





Antinous Arion



Fleur de Lys (Lilium)







www.atlascoelestis.com

di  FELICE STOPPA

SETTEMBRE 2019
