Anonimo

Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado..., Penisola Iberica XVII sec.

Anonimo

Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado…, Penisola Iberica XVII sec.

Il trattato sulle costellazioni che esaminiamo in questa pagina è un ampio manoscritto (quindi esistente in una unica copia) raccolto in un volume appartenente alla Biblioteca Nacional de España di Madrid.

http://bdh.bne.es/bnesearch/detalle/bdh0000238002

Nel volume il manoscritto sulle costellazioni occupa la prima parte che è seguita, con calligrafia che mi sembra identica, da alcuni trattati scientifici ben articolati che si occupano di astrologia (intesa in senso ampio comprendente l’astronomia), la sfera artificiale, la matematica e l’ aritmetica. I contenuti di questi trattati sembrano non contemplare le novità dei contributi di Galileo e di Keplero e a quelli di Copernico vi si dedicano solo poche pagine. Riferimento per il nostro autore potrebbe essere stato il De Sphaera di Ioannis de Sacrobosco, trattato di astronomia studiato nelle università per oltre quattro secoli fino alla metà del seicento, utilizzato dallo stesso Galileo per le sue lezioni universitarie e che vide nel 1585 (sulla copertina del libro è indicato per errore il 1581 corretto in 1585 nel regestum) una versione commentata ed emendata da Cristoforo Clavio, astronomo e matematico gesuita del Collegio Romano:

In Sphaeram Ioannis de Sacro Bosco Commentarius

https://archive.org/details/ita-bnc-mag-00000869-001

Sempre a Clavio e alla sua

Epitome Aritmeticae Praticae, 1585

https://books.google.it/books?id=BiuPpmCvHjYC&printsec=frontcover&hl=it&source=gbs_ge_summary_r&cad=0#v=onepage&q&f=false

sembra che il nostro autore si ispiri. In particolare nell’ultimo libro dedicato alla matematica: Primeira parte do curso das sciencias mathematicas en a qual se trata da arithmetica [incompleto al final] (181-206v).

Questo di seguito è l’indice del volume manoscritto:

Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado (pag. 1-57).

Tractado primeiro da astrologia speculativa (pag. 59-143).

Livro primeiro da astronomia en a qual se trata da esphera artificial (pag 147-155).

Livro unico e proemial do curso das sciencias mathematicas (pag 158-162v).

Os deis livros da fabrica e uso do globo astronomico (pag 165-178).

Primeira parte do curso das sciencias mathematicas en a qual se trata da arithmetica [incompleto al final] (181-206v).

Tratado das quorenta e outo constellaçoes do

firmamento ou ceo estrellado (pag. 1-57):

Nelle 57 doppie pagine l’autore illustra le quarantotto costellazioni tolemaiche e altre due di diversa derivazione proponendo per ognuna un testo esplicativo che ne riassume il contenuto mitologico, posto nella pagina a sinistra, e, nella pagina di destra, la carta astronomica composta dal disegno della costellazione sul quale sono posizionate con precisione le stelle differenziate in 6 grandezze. Quasi sempre gli astri sono accompagnati da un indice numerico arabo progressivo.

Ursa Major 2a, a sinistra i miti a destra la tavola astronomica

Le 50 costellazioni sono suddivise in tre gruppi:

Il primo gruppo Das Constellacoes Septentrionaes composto di 21 tavole numerate da I a XXI alle quali ne vengono aggiunte altre due prive di numero: Antinoo posta subito dopo la XVI Aguia e Caballeira de Berenice che segue la XXI Triangulo.

Antinoo e Caballeira de Berenice non sono costellazioni di origine tolemaica. La prima venne ideata dall’Imperatore Adriano nel 132 d. C. e rappresenta il catasterismo del giovane amante dell’imperatore. La seconda è citata già da Eratostene nella sua opera I Catasterismi, risalente al secondo secolo a. C..

Antinoo e Caballeira de Berenice, riferimento a pag. 23

Il secondo gruppo Segunda parte do tratado das constellacoes è relativo alle 12 costellazioni zodiacali, numerate da I Signo a XII Signo.

Il terzo gruppo Terceira parte do tratado das constellacoes propone le rimanenti 15 costellazioni australi numerate da I a XV.

Tutte le tavole sono disegnate in visione convessa ed i rispettivi personaggi mitologici vengono proposti di spalle o di fronte in modo che le stelle vi siano collocate rispettando la descrizione tolemaica.

Quasi tutte le stelle, come nel catalogo di Tolomeo, sono numerate progressivamente ma il nostro sconosciuto autore non rispetta con precisione le tavole dell’astronomo alessandrino: in certe costellazioni ne presenta un numero minore, in altre uno maggiore e soltanto in Ursa menor, per due stelle non posizionate sulla figura centrale della costellazione, segue la regola tolemaica di definirle informatae. In alcuni casi all’indice numerico viene aggiunto anche il nome della stella (ad esempio Dubhe in Ursa Maior). In totale sono posizionate 1098 stelle (109 prive di indice numerico) con una differenza algebrica di + 70 stelle rispetto alle 1028 catalogate da Tolomeo.

L’ordine di presentazione progressivo delle costellazioni è lo stesso utilizzato da Tolomeo ( con l’unica differenza, come abbiamo già visto, dell’aggiunta senza numero di Antinoo e di Caballeira de Berenice).

Nella prima tavola dedicata ad Ursa Menor (chiamata anche Buzina) vi troviamo disegnata la Notas das grandesas das Extrellas suddivisa in 6 diversi simboli per le grandezze stellari completati da altri due simboli riferentisi alle nebulose che permettono ad esempio di riconoscere in Cancer l’ammasso del Presepe. Sempre in Ursa Menor con un piccolo cerchio si indica la posizione del Polo equatoriale che per errore viene però definito Polo da Eclyptica. Questa tavola è l’unica che porta sul margine sinistro un righello graduato di 60° al passo di un grado, righello la cui funzione viene spiegata in uno dei trattati seguenti: a pagina 89 nel capitolo 6° del Livro 5° da theorica do firmamento , ou Ceo Estraellado.

Ursa Menor 1a

Notas das grandesas das Extrellas e Polo da Eclyptica ( leggi Polo equatoriale)

in Cancer l’ammasso del Presepe (5)

Altri riferimenti ai reticoli di riferimento li troviamo in Antinoo con il disegno di un segmento di Equinoctial (Equatore celeste) che attraversa la costellazione.

L’eclittica (Zodiaco o Eclyptica) è presente in tutte le costellazioni zodiacali (Sagittarius e Capricornus esclusi) e in particolare in Leo, Libra e Scorpius dove è accompagnata dalla definizione Sud e Norte per indicare gli emisferi che attraversa. La stessa cosa vale anche per le costellazioni del cielo meridionale di Balea, Orion, Eridanus e Hydra. La tavola di Virgo riporta sia il segmento di pertinenza dell’eclittica che del cerchio dell’equatore e quindi il loro punto di incontro (Equinoctio Autumnal) posto quasi in corrispondenza della stella N°8 ( Eta Virginis).

Equinoctial in Antinoo e Zodiaco, Sud e Norte in Libra

Virgo: Zodiaco, Equinoctial e loro intersezione (Equinoctio Autumnal) posto quasi in corrispondenza della stella N°8 ( Eta Virginis)

In Cassiopeia è disegnata e descritta la Supernova del 1572:

In Perseo si dà risalto alla Cabesa de Medusa eu Algol:

Tra le zampe posteriori del Centaurus quattro stelle unite a croce indicano senza nominarla la Croce del Sud (Cruseiro), asterismo che viene però ampiamente citato nel corrispondente testo descrittivo:

Il testo non ci propone il nome del suo autore e la sua data di produzione. La descrizione che ne abbiamo fatto ci indica però due possibili date estreme dell’intervallo temporale in cui porlo:

Il limite inferiore è il 1603, anno di pubblicazione dell’Uranometria del Bayer al quale il nostro autore si ispira sicuramente nel disegnare alcune costellazioni.

http://www.atlascoelestis.com/4.htm

Il limite superiore potrebbe essere il 1690 anno di pubblicazione del celeberrimo

Firmamentum Sobiescianum sive Uranographia

http://www.atlascoelestis.com/6.htm

dove Johannes Hevelius propone ben undici nuove costellazione che il nostro autore iberico però non considera affatto. Limite che potremmo portare al 1679 anno nel quale Halley pubblica i dati osservativi relativi alle posizioni delle stelle dell’emisfero sud calcolati durante la sua spedizione scientifica all'isola di Sant'Elena,

http://www.atlascoelestis.com/Halley%201679%20Pagina%20base.htm

e nel nostro manoscritto, ad esclusione dell’asterismo della Croce del Sud, non appare alcuna altra nuova costellazione australe.

Un atlante che invece il nostro autore potrebbe aver conosciuto ed essersene servito per ispirazione è Catalogus veteres affixarum Longitudines, ac Latitudines conferens cum novis. Imaginum Caelestium Prospectiva duplex..., Romae, Apud Bartholomaeum Zanettum, MDCXII del gesuita Christoph Grienberger: Eguale suddivisione in tre parti, stesso numero di costellazioni proposto ( compreso Antinoo e Chioma di Berenice anche qui non numerate), ampliamento del catalogo tolemaico a 1225 stelle accompagnate da indice numerico progressivo che ricomincia da capo ad ogni nuova costellazione:

http://www.atlascoelestis.com/Gri%20Pagina%20base.htm

Una conferma più precisa della data di produzione del manoscritto possiamo averla esaminando la tavola della Vergine dove il nostro autore ci dà l’opportunità di confrontare la posizione di Eta Virginis ( la numero 8 nella tavola) con la posizione dell’equinozio autunnale, permettendoci così di utilizzare il fenomeno della precessione degli equinozi per cercare di determinare l’anno per il quale la stella Eta Virginis è posizionata nel reticolo celeste,

Eta Virginis nel 1603 (Ricostruzione con Programma Perseus)

http://www.atlascoelestis.com/introd.precessione.htm

Eta Virginis è nella tavola del nostro autore anonimo quasi perpendicolare all’eclittica proprio nel punto in cui questa si interseca con l’equatore celeste e questa posizione è da ritenersi quasi esattamente al centro tra quella riscontrabile nella tavola della Vergine di Grienberger (1612) e in quella relativa in Hevelius (1671, anno rilevato per il posizionamento delle stelle nella edizione del 1690), centralità che ci indica quindi l’anno 1642-45 come data plausibile per la produzione del nostro manoscritto.

Eta Virginis (stella 6) nel 1612 in Grienberger

Eta Virginis (stella 8) nel nostro autore per il 1642-45

Eta Virginis nel 1671 in Hevelius

In quanto all’autore non possiamo che cercare di proporre la regione dove può essere nato e vissuto che potrebbe essere quella dove si parlava la lingua che utilizza nei suoi testi che non è il castigliano del seicento ma quasi sicuramente il gallego, lingua romanza derivata dal latino, parlata nel seicento sia in Galizia che nel Portogallo del nord (Contributo di Giuliana Ludovica Stoppa).

Segunda parte do tratado das constellacoes

En que se trata dos 12 signos do Zodiaco

con o numero e grandesas das

Estrellas

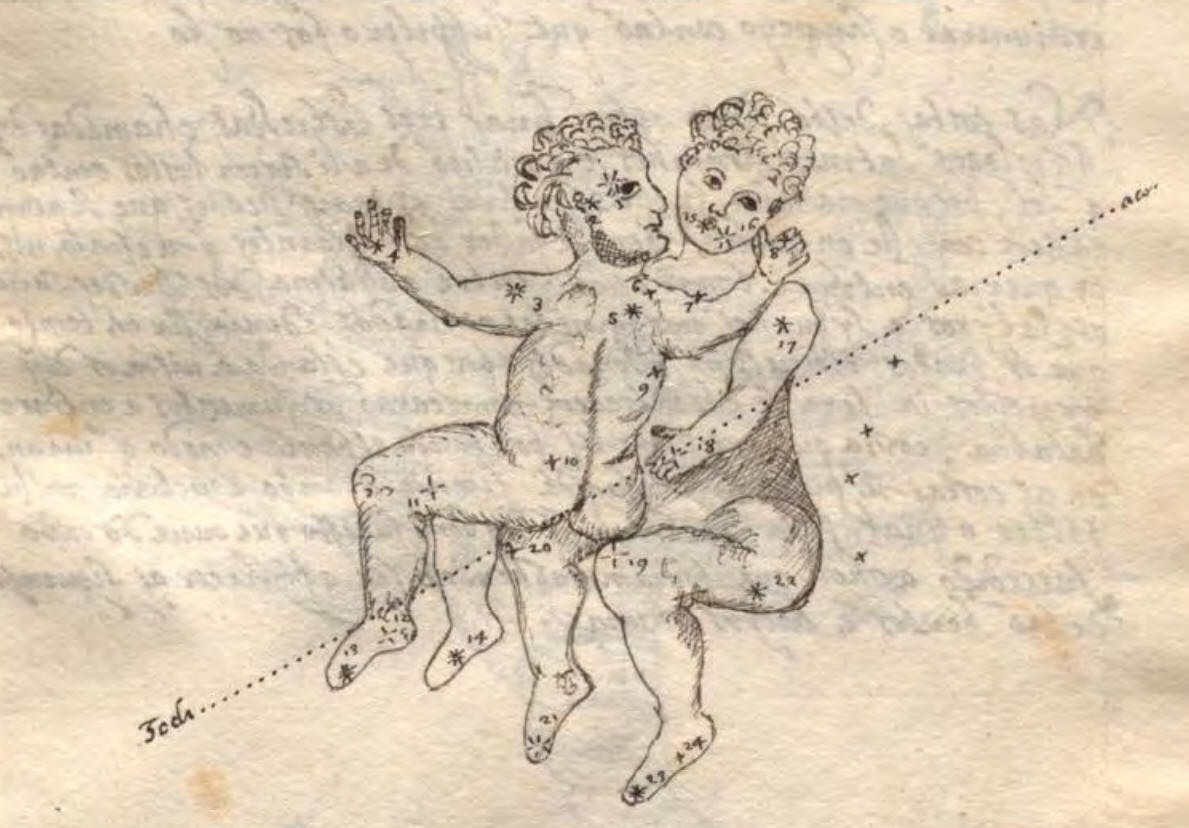

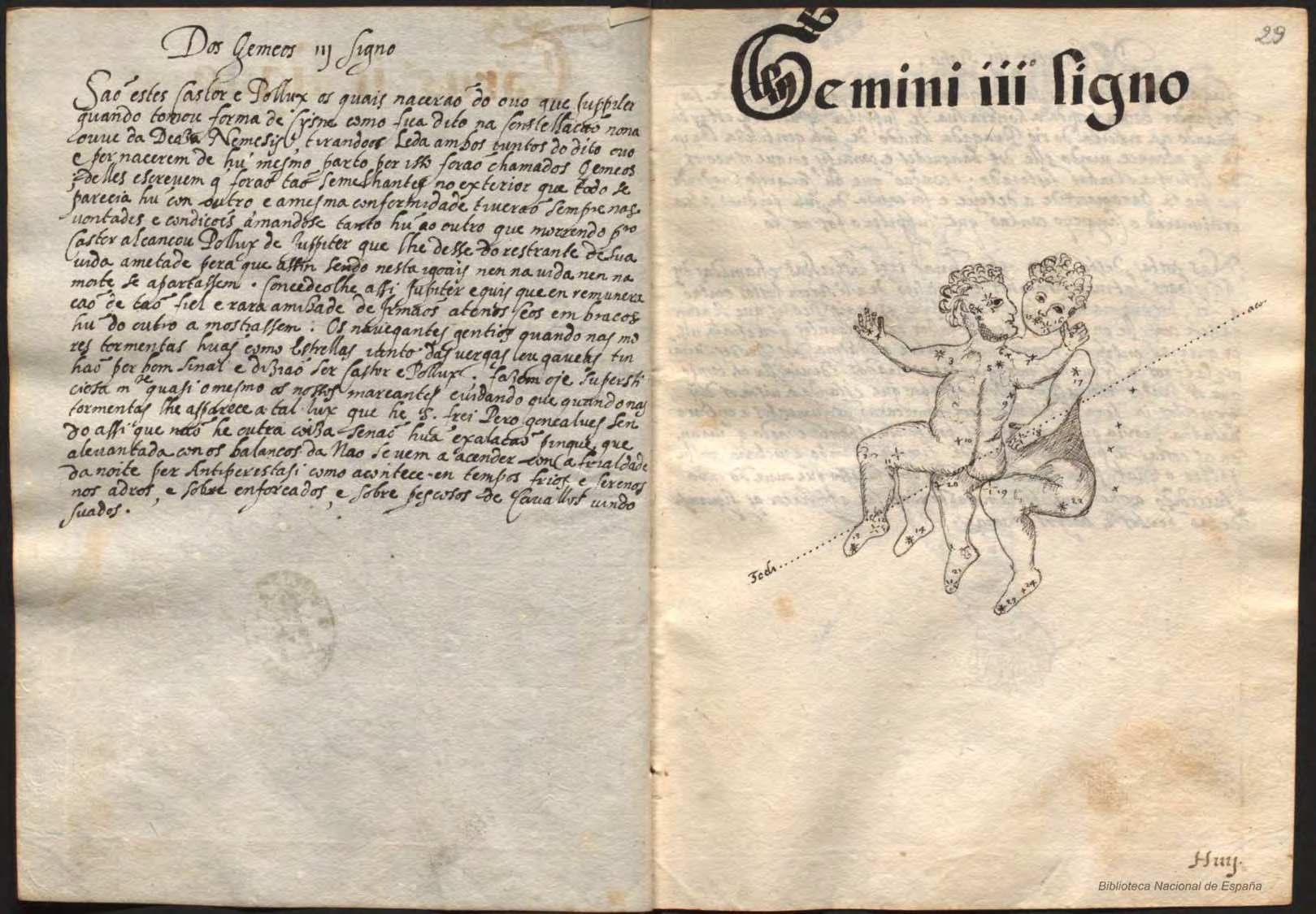

Gemini III° Signo

La costellazione in

Tolomeo

http://www.atlascoelestis.com/tolomeo%20catalogo.htm

Baily|                       Ptolemy                                |                 BS                            |        Name       |
 No  |No  Description                             Long    Lat     m | V     R.A. 1900.0 Dec.    PMRA " PMDec   No   |                   |

GEMINI.
 424  1. Quae est in capite praecedentis
         Geminorum..............................  83 20 *+09 40   2  1.57 07 28 13.0 +32 06 27 -0.170 -0.102  2890/1    66 alpha     Gem
 425  2. Quae est in capite sequentis
         Geminorum, subrufa.....................  86 40  +06 15   2  1.14 07 39 11.8 +28 16 04 -0.627 -0.051  2990      78 beta      Gem
 426  3. Quae est in sinistro praecedentis
         Geminorum cubito.......................  76 40  +10 00   4  3.60 06 46 11.9 +34 04 55 -0.001 -0.051  2540      34 theta     Gem
 427  4. Quae in eodem brachio..................  78 40  +07 20   4  4.41 07 04 46.5 +30 24 33 -0.028 -0.047  2697      46 tau       Gem
 428  5. Quae ipsam sequitur et est in occipite.  82 00  +05 30   4  3.79 07 19 30.9 +27 59 49 -0.121 -0.088  2821      60 iota      Gem
 429  6. Quae istam sequitur et est in dextro
         humero ejusdem.........................  84 00  +04 50   4  4.06 07 29 45.6 +27 07 05 -0.033 -0.109  2905      69 upsilon   Gem
 430  7. Quae in humero sequenti sequentis
         Geminorum..............................  86 40  +02 40   4  3.57 07 38 24.6 +24 38 16 -0.030 -0.055  2985      77 kappa     Gem
 431  8. Quae in dextro latere antecedentis
         Geminorum..............................  81 40  +02 40   5  5.03 07 17 22.7 +25 14 34 -0.068 -0.025  2808      57 A         Gem
 432  9. Quae in sinistro latere sequentis
         Geminorum..............................* 83 10 *+00 20   5  6.18 07 17 27.6 +23 08 16 -0.021 -0.038  2810      58           Gem
 433 10. Quae in sinistro genu praecedentis
         Geminorum..............................  73 00  +01 30   3  2.98 06 37 46.7 +25 13 49 -0.004 -0.015  2473      27 epsilon   Gem
 434 11. Quae sub sinistro genu sequentis
         Geminorum..............................* 78 10  -02 30   3  3.79 06 58 10.6 +20 43 02 -0.008 -0.003  2650      43 zeta      Gem
 435 12. Quae in sinistra sequentis Geminorum
         axilla.................................  81 40  -00 30   3  3.53 07 14 09.0 +22 10 00 -0.025 -0.014  2777      55 delta     Gem
 436 13. Quae supra dextrum poplitem ejusdem
         Geminorum..............................* 81 40 *-06 00   3  3.58 07 12 20.7 +16 43 15 -0.049 -0.039  2763      54 lambda    Gem
 437 14. Quae in extremo pede praecedentis
         Geminorum..............................  66 30  -01 30  4-3 3.28 06 08 50.4 +22 32 09 -0.067 -0.013  2216       7 eta       Gem
 438 15. Quae hanc in eodem pede sequitur.......* 68 10  -01 15  4-3 2.88 06 16 54.6 +22 33 54 +0.055 -0.112  2286      13 mu        Gem or 68 30
 439 16. Quae in extremitate dextri pedis
         praecedentis  Geminorum................  70 10  -03 30  4-3 4.15 06 23 01.5 +20 16 32 -0.006 -0.017  2343      18 nu        Gem
 440 17. Quae in extremitate sinistri pedis
         sequentis Geminorum....................  72 00  -07 30   3  1.93 06 31 56.1 +16 29 05 +0.043 -0.044  2421      24 gamma     Gem
 441 18. Quae in extremitate dextri pedis
         sequentis Geminorum....................  74 40  -10 30   4  3.36 06 39 40.6 +13 00 13 -0.115 -0.194  2484      31 xi        Gem
INFORMATAE.
 442  1. Praecedens extremitatem pedum
         antecedentis Geminorum.................  64 10  -00 40   4  4.14 05 58 02.4 +23 16 08 -0.006 -0.102  2134       1 H         Gem
 443  2. Praecedens eam quae est in genu
         antecedentis Geminorum et est
         splendida..............................  66 30  +05 50  4-3 4.35 06 09 00.3 +29 32 06 -0.070 -0.265  2219      44 kappa     Aur
 444  3. Quae praecedit genu sinistrum
         sequentis Geminorum....................  75 10  -02 15   5  5.27 06 45 33.4 +21 52 45 -0.010 -0.034  2529      36 d         Gem
 445  4. Borealis trium sequentium dextram
         sequentis Geminorum perrectam lineam...  88 20  -01 20   5  5.35 07 49 49.7 +20 08 53 -0.018 -0.043  3086      85           Gem
 446  5. Media de tribus........................  86 20  -03 20   5  4.88 07 40 20.0 +18 45 15 -0.072 -0.062  3003      81 g         Gem
 447  6. Australis ipsarum et ad cubitum manus..  86 00  -04 30   5  5.05 07 33 42.1 +17 54 08 +0.006 +0.001  2938      74 f         Gem
 448  7. Quae dictas tres sequitur et est
         splendida..............................  95 40  -02 40   4  4.67 08 06 28.7 +17 56 58 +0.077 -0.133  3208-10   16 zeta      Cnc

La costellazione in

Uranometria di Bayer (1603)

http://www.atlascoelestis.com/baj%2026.htm

http://www.atlascoelestis.com/4.htm
