Christoph Grienberger

Catalogus veteres affixarum Longitudines, ac Latitudines..., Roma, 1612







Christoph Grienberger





Catalogus veteres affixarum Longitudines, ac Latitudines conferens cum novis. Imaginum Caelestium Prospectiva duplex...

Romae, Apud Bartholomaeum Zanettum, MDCXII

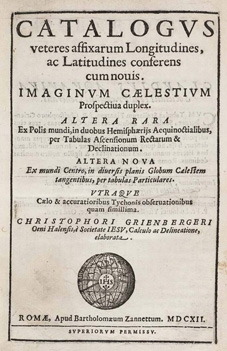

Titolo









Index











Appartenente alla Compagnia di Gesù e professore di matematica e scienze presso il Collegio Romano diretto da Cristoforo Clavio, Christop Grienberger (1561-1636) ebbe parte attiva nella drammatica vicenda relativa  a Galileo e alle sue scoperte astronomiche.

Il suo Catalogus, pubblicato a Roma nel 1612 per i tipi di Bartolomeo Zanetti è diviso in tre parti ognuna delle quali raccoglie tavole e mappe delle costellazioni suddivise secondo l’emisfero e la zona  di appartenenza: Emisfero boreale con 21 costellazioni numerate e con l’aggiunta di Antinous e Coma Berenices non numerate, fascia zodiacale con 12 costellazioni e emisfero australe con 15 costellazioni numerate.

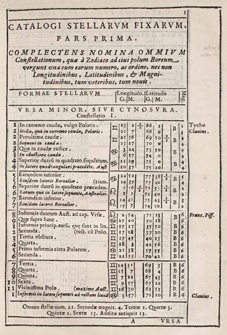

Catalogi Stellarum Fixarum

Pars Prima

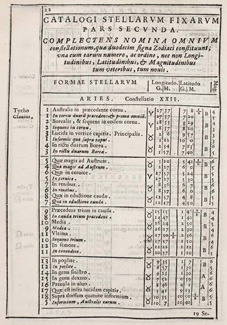

Catalogi Stellarum Fixarum

Pars Secunda

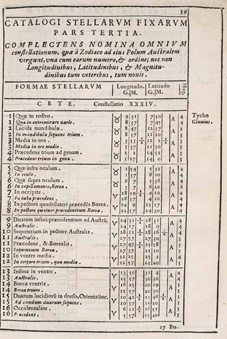

Catalogi Stellarum Fixarum

Pars Tertia

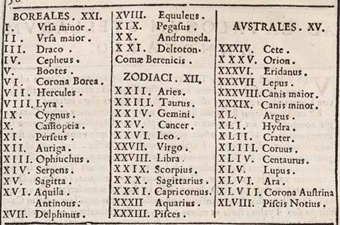

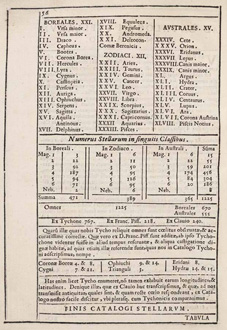

Elenco delle costellazioni





Le stelle e le fonti

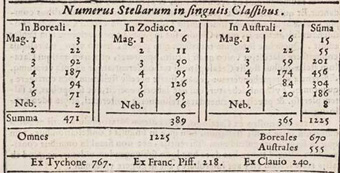

Scala delle magnitudini



Le stelle considerate sono 1225, divise in sei classi per magnitudine e  posizionate sulle 25  mappe in proiezione gnomonica geocentrica  per l’anno 1600. L’autore nella realizzazione delle tabelle delle posizioni  utilizza tre distinte fonti che cita sempre: L’Astronomiae instauratae Progymnasmata di Tycho Brahe da cui rileva la posizione di 767 stelle, le osservazioni del matematico sienese Franciscus Pissero, 218 stelle, e la traduzione a cura di Cristoforo Clavio dell’opera di Sacrobosco Sphere, 240 stelle.

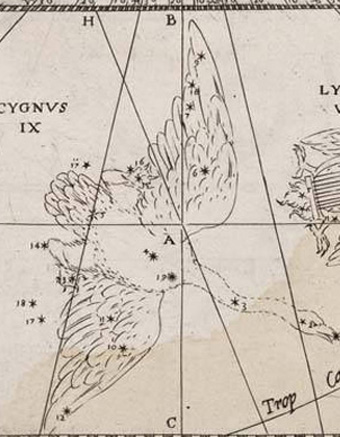

Nelle tavole relative a Cassiopea, Cigno e Ofiuco Grienberger segnala rispettivamente le Nove del 1572, del 1600 e del 1604.







Nova del 1572













Nova del 1600













Nova del 1604

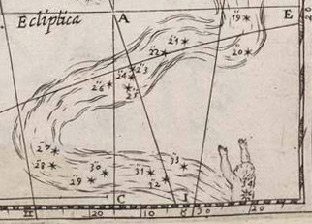

Nella mappa  36 Fluvius, Eridanus vel Nilus in corrispondenza della stella numero 34 è disegnata la figura di Fetonte, tipica della tradizione delle Aratee medievali appare raramente negli atlanti stellari.

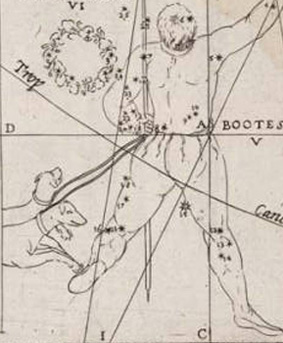

Nella mappa 5 Bootes, sive Arctophilax, il Bifolco tiene al guinzaglio due cani. La costellazione dei Canes Venatici verrà ufficializzata soltanto nel 1690 da Hevelius nella sua Uranographia Non è difficile però vedere la coppia di cani anticipata in rappresentazioni precedenti, vedi ad esempio il planisfero boreale di anonimo dipinto intorno al 1550 sul soffitto della Sala della Creazione di Palazzo Besta a Teglio, Sondrio.

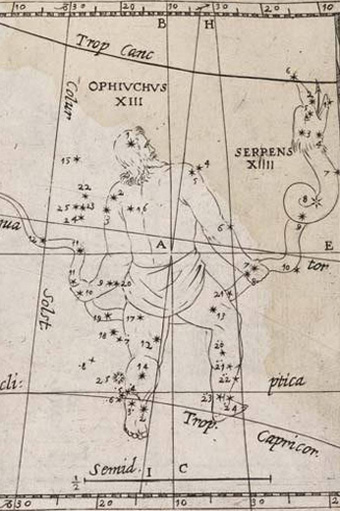

Per ogni tavola troviamo che la griglia delle linee di riferimento è incentrata sul polo eclittico ed è costituita da linee di longitudine distanziate di 30°, tacche alternate in bianco e nero identificano il grado di longitudine che sono numerati ogni 10. Il centro di proiezione della tavola è indicato con la lettera A,  BC è la linea meridiana passante per A e  DE è la linea corrispondente di latitudine sempre passante per A. Un ulteriore linea HI rileva la proiezione del meridiano equatoriale passante per il centro A.

I punti F e G indicano rispettivamente il Polo Eclittico e quello Equatoriale.

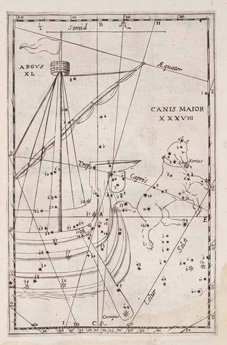

  Inoltre un segmento presente in ogni tavola e denominato Semid o ½ Semid indica la misura del raggio o del semiraggio della sfera  o globo utilizzato per la proiezione.



Tavola sinottica



 Nelle tavole possiamo trovare altre linee che indicano il Circolo Polare Artico e Antartico, i Tropici del Cancro e del Capricorno, l’Equatore, l’Eclittica ed i Coluri.

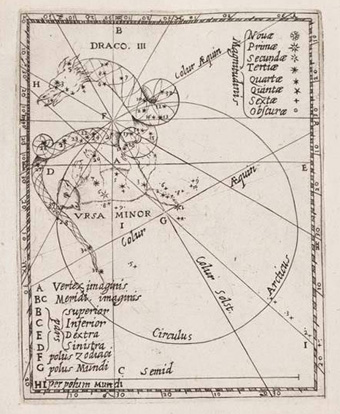

La prima tavola del Catalogus esemplifica il tipo di proiezione utilizzata





Il Catalogus viene dato alle stampe nove anni dopo la pubblicazione dell'Uranometria del Bayer ma da quest'ultimo atlante non coglie la significativa innovazione di nominare le stelle con lettere dell'alfabeto greco in progressione con l'aumento delle magnitudini ne di riportare le nuove costellazioni dell'emisfero australe che i recenti cataloghi stellari compilati dai naviganti di fine cinquecento avevano ispirato.









La Nova del 1572 in Bayer

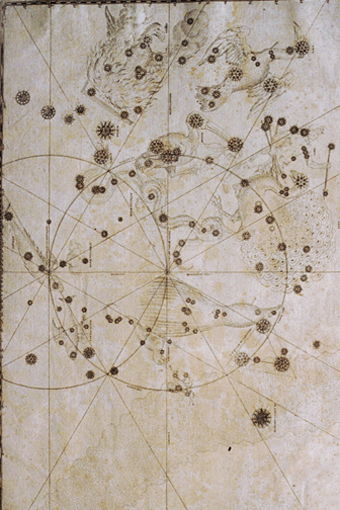

Le costellazioni del circolo polare antartico in Bayer











Sulla vita e l'opera dell'autore consulta la voce



Christoph Grienberger



in Wikipedia





dalla stessa enciclopedia leggi la voce relativa a



Collegio Romano









Tavole delle costellazioni

Clicca sulle immagini per approfondire



1 Ursa Minor, sive Cynosura

3 Draco



2 Ursa Maior, quam Helicem vocant



4 Cepheus

10 Cassiopeia



5 Bootes, sive Arctophilax

6 Corona Borea



7 Engonasis, qui et Hercules



8 Lyra, seu Vultur Cadens

9 Olor, sive Cygnus



11 Perseus

12 Auriga, qui et Heniochus, seu Erichtonius



13 Ophiuchus, sive Serpentarius

14 Serpens Ophiuchi



15 Sagitta, sive Telum

16 Aquila, seu Vultur Volans - Antinous

17 Delphinus



18 Equuleus, Equisectio, sive Equiculus

19 Pegasus, seu Equus Alatus



20 Andromeda

21 Triangulus, sive Deltoton



22 Aries

23 Taurus



24 Gemini

25 Cancer

39 Procyon, seu Canis Minor



26 Leo - Coma (Crines) Berenices



27 Virgo



28 Libra

29 Scorpius



30 Sagittarius

47 Corona Austrina, quae et Rota Oxionis



31 Capricornus

32 Aquarius

48 Piscis Austrinus, sive Notius



33 Pisces



34 Cete



35 Orion

37 Lepus



36 Fluvius, Eridanus vel Nilus



38 Canis Maior

40 Argus, sive Navis



41 Hydra

42 Crater, sive Patera, vel Urna

43 Corvus

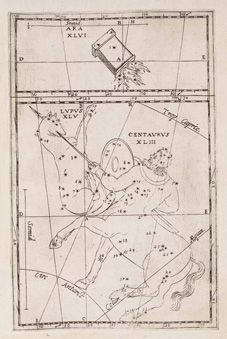

44 Centaurus

45 Bestia Centauri, sive Lupus

46 Lar, sive Thuribulum, seu Ara

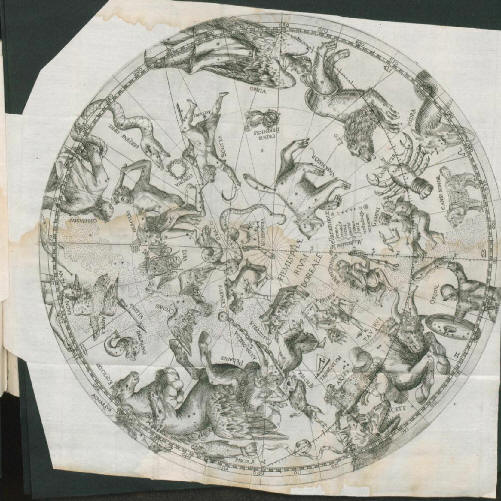

Hemisphaerium Boreale

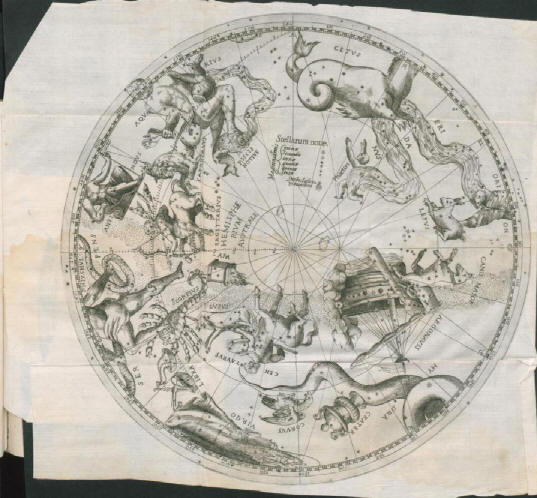

Hemisphaerium Australe
