Georg Hartmann

Himmelsglobus, Nürberg (?)1538







Georg Hartmann

Himmelsglobus, Nürberg (?)1538



I nove spicchi del globo celeste del 1538 di Hartmann sono contenuti senza alcun commento che li descriva in un volume rilegato depositato presso la Bayerische Staatsbibliothek, München che raccoglie tavole sparse di carattere astronomico prodotto dal nostro in diversi anni. Nello stesso volume possiamo trovare anche spicchi di un altro globo celeste inciso dall’autore nel 1547 che presenta però dimensioni e caratteristiche molto diverse http://www.atlascoelestis.com/Hartmann%201547%20base.htm.

Ognuno dei nove spicchi copre 30° di longitudine, mancano pertanto tre elementi per completare l’intero globo che misurerebbe   20 cm di diametro. Sono inseriti nella raccolta senza un ordine particolare pertanto nella ricostruzione che presento ho dovuto riaccostarli diversamente e in alcuni casi rotarli di 180°.

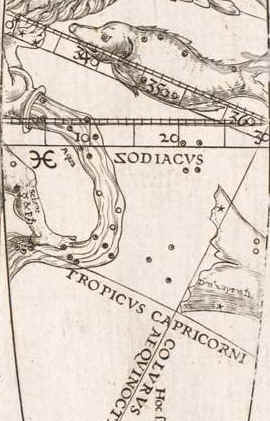

La proiezione è in visione convessa ed ha come riferimento i poli eclittici, del relativo reticolo abbiamo linee di longitudine ogni 30° e la linea dell’eclittica, Zodiacus, che riporta una scala graduata comprensiva di tacche al passo di 1°di longitudine, la numerazione di dieci in dieci gradi ricomincia da capo per ogni spicchio. Del reticolo equatoriale abbiamo la curva dell’ Aaequator, dotata di scala graduata che misura l’Ascensione Retta grado per grado, numerandoli ogni 10, ed inoltre il Circulus Arcticus, il Circulus Cancri, il Tropicus Capricorni, Il Colurus Aequinoctiorum ed il Colurus Solstitiorum.





I circoli dei reticoli di riferimento



Il globo è dotato di un cerchio graduato, posto in corrispondenza del circolo antartico, che permette di misurare le ore di Ascensione retta. Sul polo equatoriale antartico troviamo inoltre un cartiglio che riporta la firma dell’autore e la data di produzione delle incisioni.

La scala delle magnitudini stellari, dalla prima alla sesta, è posta nel cielo meridionale nella zona priva di stelle.

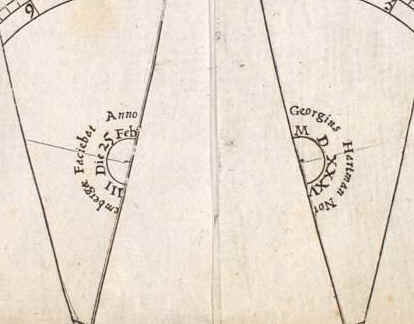

                                    Cartiglio con la firma dell’autore e la data        La scala delle magnitudini e Fetonte androgino







Fetonte androgino in Apiano e in anonimo di Palazzo Besta a Teglio





Le costellazioni rappresentate sono quelle tolemaiche con l’aggiunta iconografica di un personaggio femminile che nuota nelle acque del fiume Eridano e dei cani da caccia tra le gambe di Bootes. Queste caratteristiche, insieme ai  nomi delle nuove costellazioni Rosa e Triche, Crines Berenices, rimandano ai lavori di Pietro Apiano http://www.atlascoelestis.com/Pietro%20Apiano.htm, mentre l’idea di rappresentare il Cratere sotto forma di tinozza  ci riporta al più antico Manoscritto di Vienna dei primi decenni del quattrocento  http://www.atlascoelestis.com/ms170%20plan.htm o al manoscritto di Heinfogel del 1503 http://www.atlascoelestis.com/hz%205577%20PLAN.htm. Il personaggio femminile che nuota nell'Eridano, Fetonte androgino? http://www.atlascoelestis.com/apianus%20eridanus%20fetonte.htm, è presente anche nell'interessantissimo planisfero meridionale di Palazzo Besta a Teglio http://www.atlascoelestis.com/1.htm.



Numerose stelle e non soltanto le più luminose riportano il nome proprio.

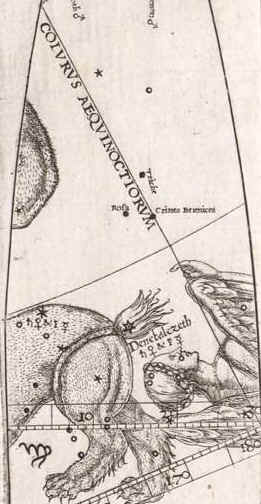

  Cani da caccia, Rosa, Triche, Crines Berenices in Hartmann e in Pietro Apiano







Il Cratere in Hartmann e nel Manoscritto di Vienna

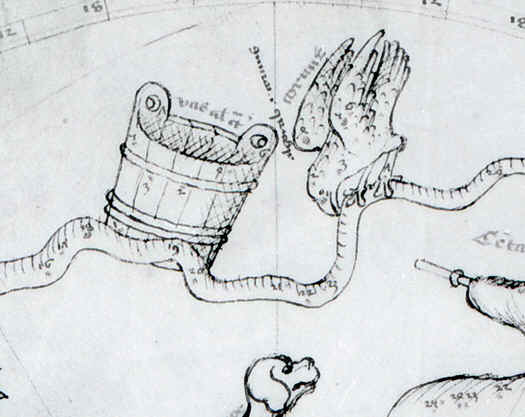

Il Cratere in Heinfogel

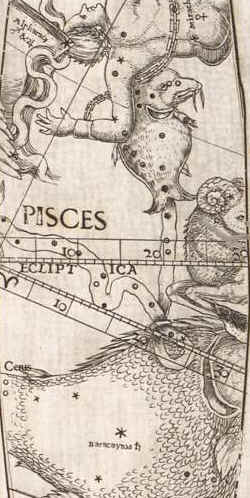

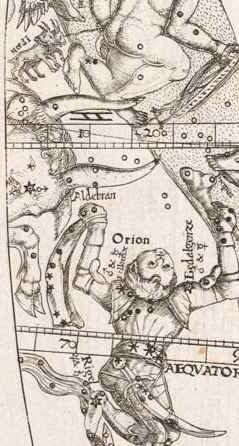

Numerose stelle riportano il nome proprio





Di seguito riproduco la scheda con la quale si commentano le incisioni in:





http://naa.net/ain/personen/Duerer_Hartmann_1538.asp





Segmente eines Himmelsglobus von Georg Hartmann von 1538

Der in Eggolsheim geborene Georg Hartmann (1489-1564) wurde in Nürnberg vor allem als Instrumentenmacher bekannt. Montierte Globen haben sich von ihm nicht erhalten, wohl aber u.a. Segmente für einen Himmelsglobus mit einem Durchmesser von 20 cm von 1538.



Abweichungen und zusätzliche Informationen:

Die Sterne werden in sechs Größenklassen gezeigt.

Es finden sich einige Sternnamen, auch ist bei Sternen deren planetarer Charackter vermerkt.

Neben der Ekliptik ist auch der Äquator sowie die Wendekreise von Krebs und Steinbock eingezeichnet.



Das Sternbild Leier wird nur als Geier dargestellt, ist also nicht wie bei Dürer doppelcodiert.

Im Eridanus schwimmt wie auf der Karte von Apian eine nackte Frau.

Bootes wird mit zwei Hunden dargestellt, die neben seinem linken Fuß stehen.

Das vom Wassermann verschüttete Wasser fließt direkt ins Maul des südlichen Fisches, ohne dass dessen Körper unnatürlich verdreht wird.

Beim Fuhrmann finden sich zwei Zicklein.

Der Crater wird wieder - wie auf der Karte von 1503 - als Holzfass dargestellt.



Der Fehler bei Andromeda 23 wurde von der Dürerkarte übernommen.



Aufbewahrende Institution:

Bayerische Staatsbibliothek, München: Rar 434, Bl. 16-24 (3 Segmente fehlen).

Württembergische Landesbibliothek, Stuttgart : Nic. S. 79, Bl. 49, 50 (Vollständiger Satz)



Literatur:

Fauser, Alois: Ältere Erd- und Himmelsgloben in Bayern. Stuttgart: Schuler 1964, S. 97

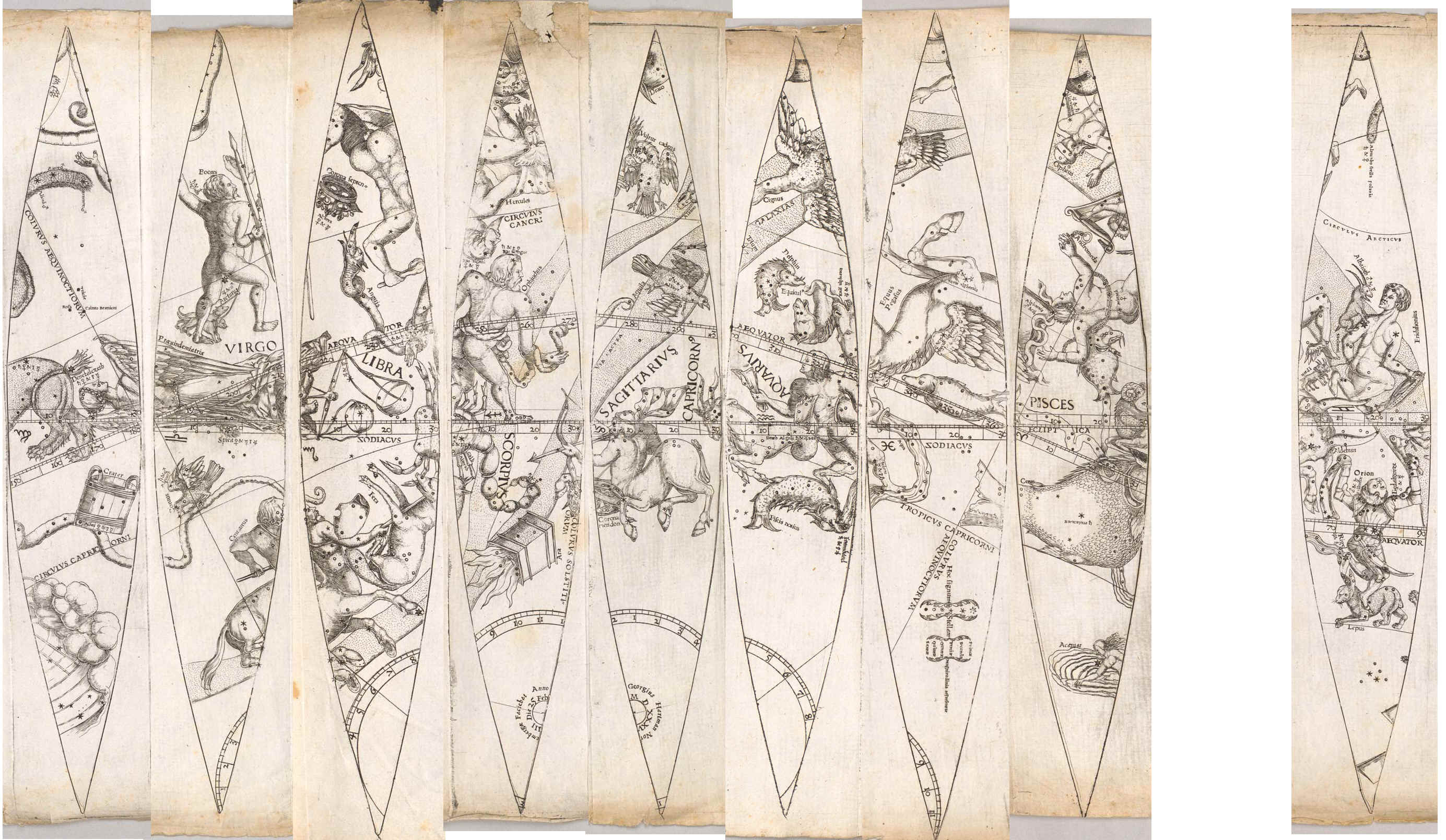

Ricostruzione

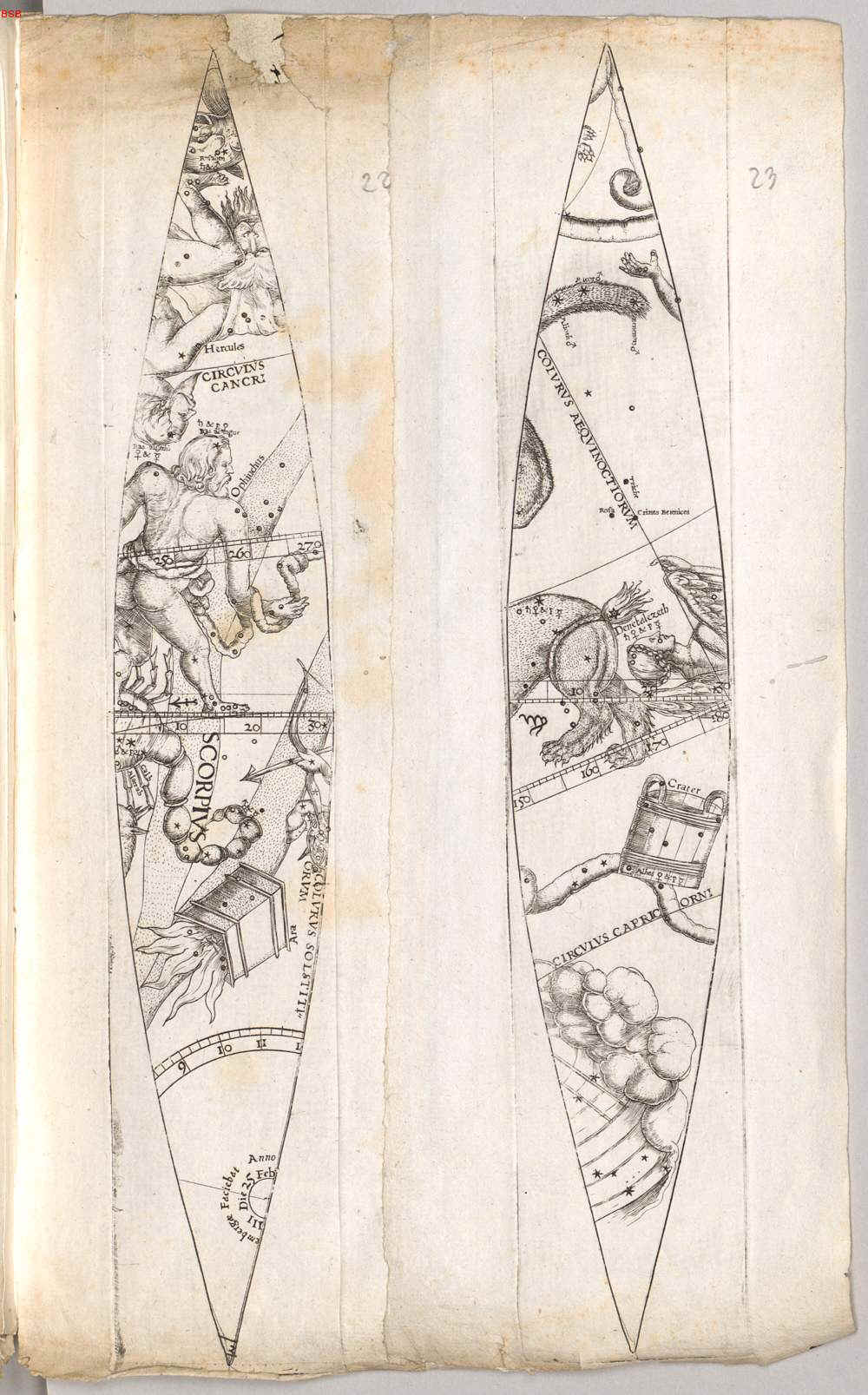

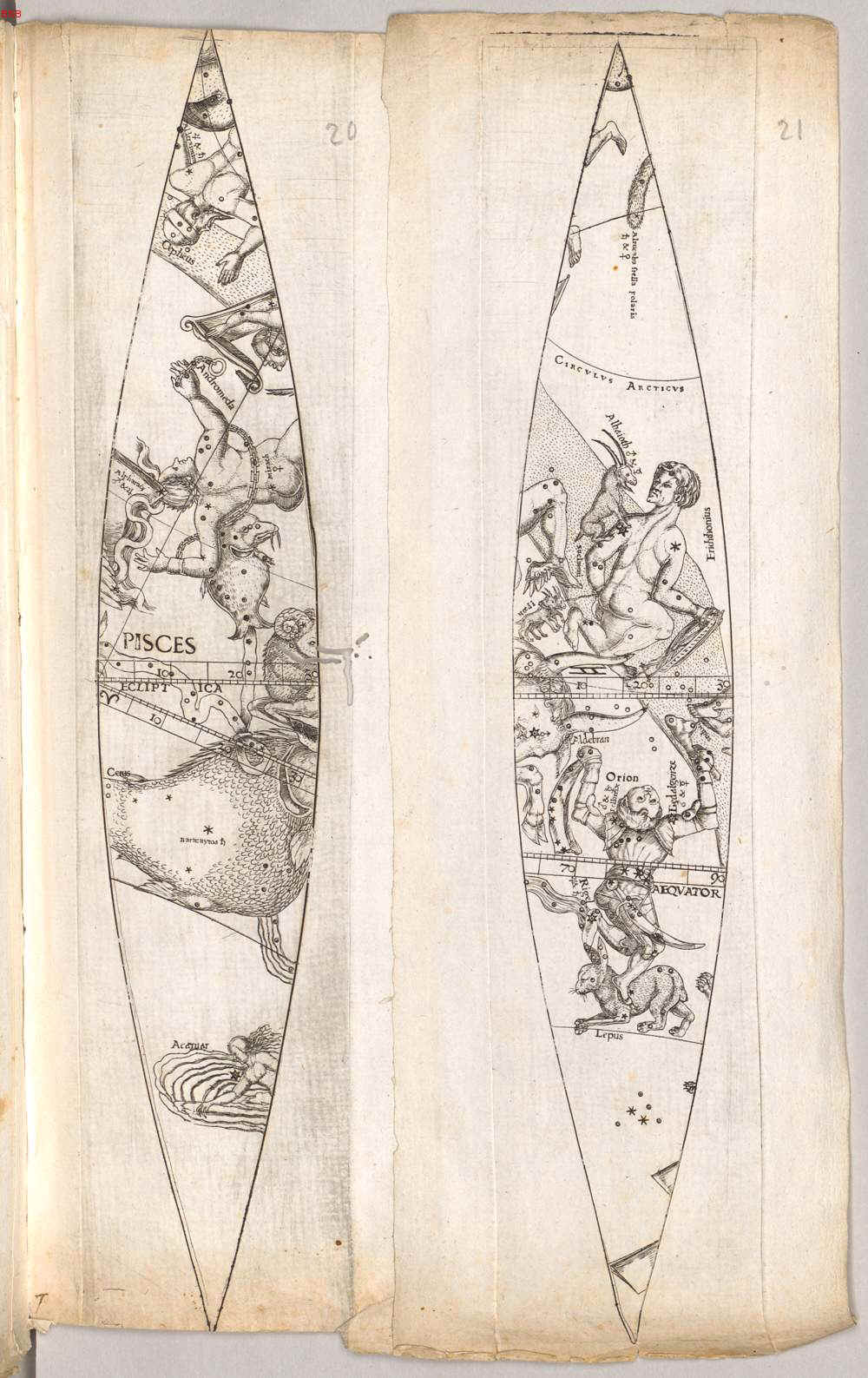

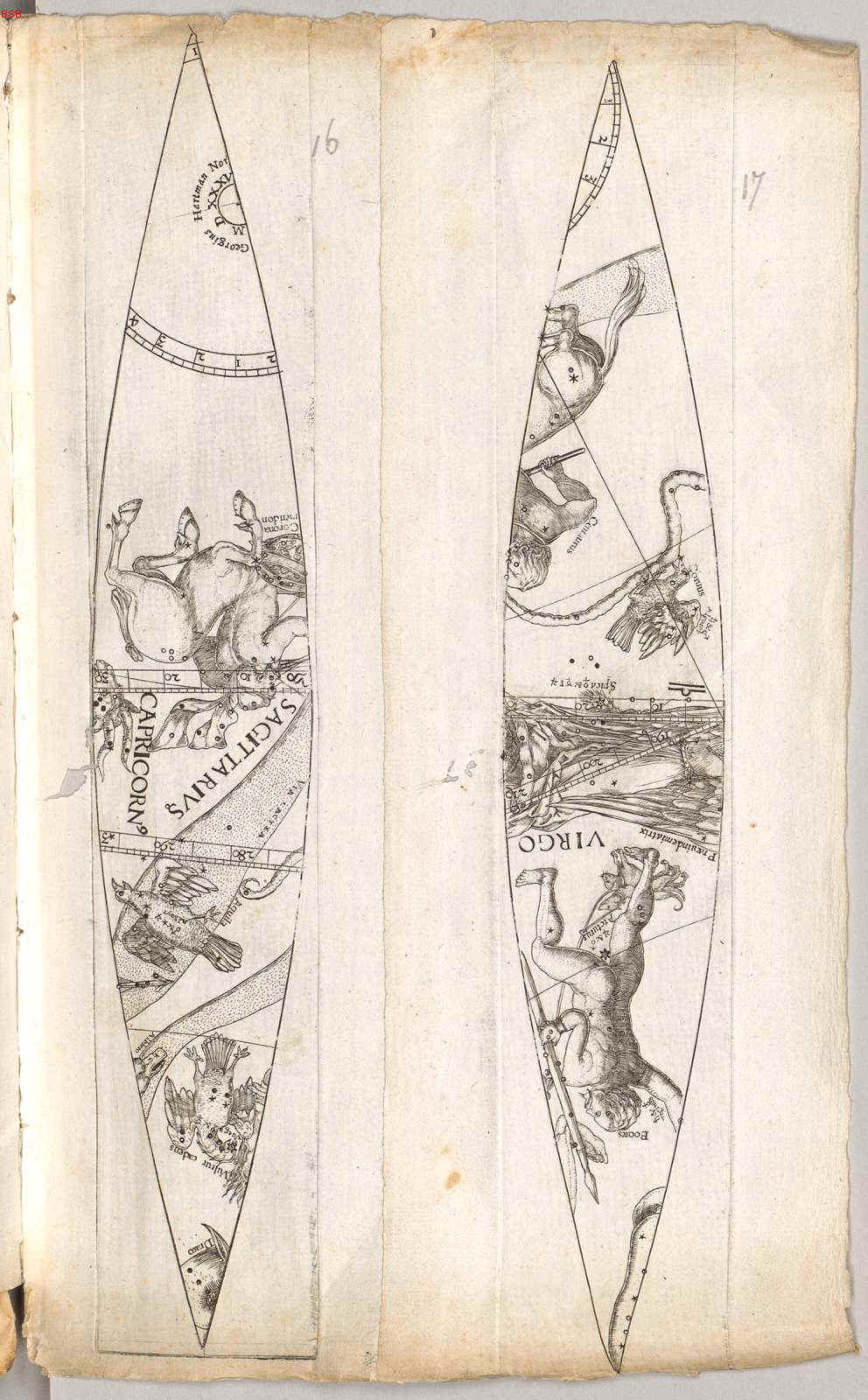

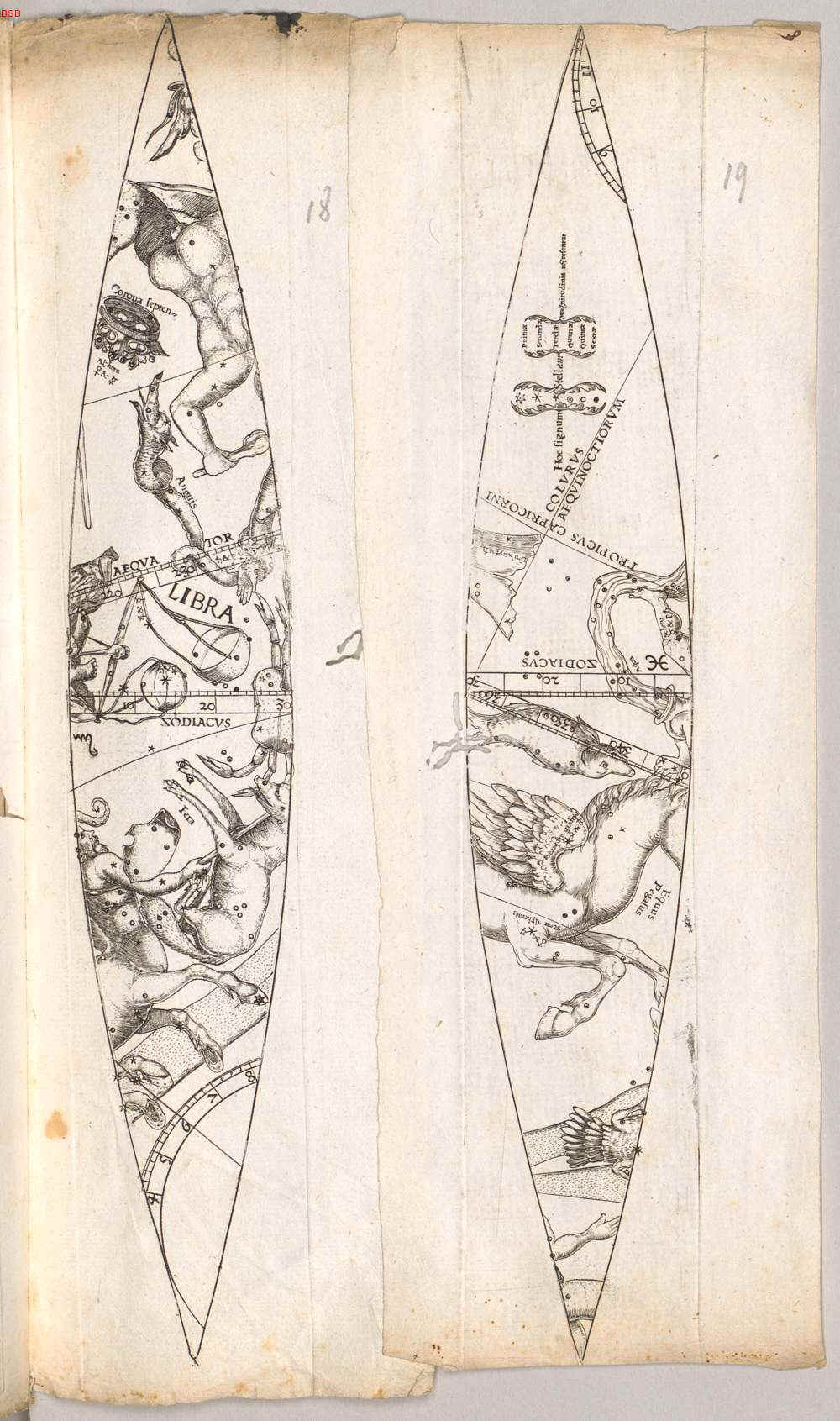

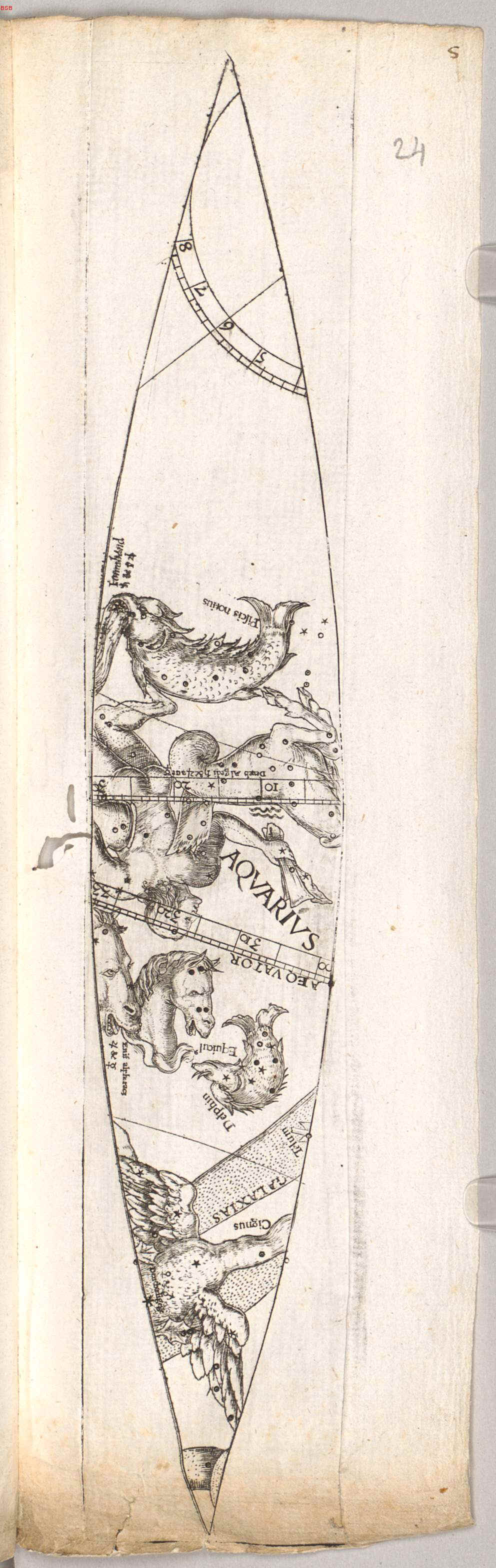

Gli spicchi nell’ordine in cui appaiono nella raccolta

http://daten.digitale-sammlungen.de/0002/bsb00028171/images/index.html?fip=193.174.98.30&id=00028171&seite=37
