Georg Hartmann

Himmelsglobus, Nürberg (?)1547







Georg Hartmann

Himmelsglobus, Nürberg (?)1547





I dieci spicchi del globo celeste del 1547 di Hartmann sono contenuti senza alcun commento che li descriva in un volume rilegato depositato presso la Bayerische Staatsbibliothek, München che raccoglie tavole sparse di carattere astronomico prodotto dal nostro in diversi anni. Nello stesso volume possiamo trovare anche spicchi di un altro globo celeste inciso dall’autore nel 1538  che presenta però dimensioni più grandi e singole rare caratteristiche che lo differenziano nettamente da quello che presentiamo rendendolo sicuramente più interessante  http://www.atlascoelestis.com/Hartmann%201538%20base.htm

Ognuno dei dieci spicchi copre 30° di longitudine, mancano pertanto due elementi per completare l’intero piccolo globo che misurerebbe circa   8,5 cm di diametro. Sono inseriti nella raccolta senza un ordine particolare pertanto nella ricostruzione che presento ho dovuto riaccostarli diversamente e in molti casi rotarli di 180°.

La proiezione è in visione convessa ed ha come riferimento i poli eclittici, del relativo reticolo abbiamo linee di longitudine ogni 30° e la linea dell’eclittica, Zodiacus, che riporta una scala graduata comprensiva di tacche al passo di 1°di longitudine, la numerazione di dieci in dieci gradi ricomincia da capo per ogni spicchio. Del reticolo equatoriale abbiamo la curva dell’ Aaequator, dotata di scala graduata che misura l’Ascensione Retta grado per grado, numerandoli ogni 10, ed inoltre  il Circulus Cancri, il Circulus Capricorni, Il Colurus Aequinoctiorum ed il Colurus Solstitiorum.

Il globo è dotato di un cerchio non graduato che mette in evidenza il Circulus Antarticus nella zona meridionale ancora priva di stelle.

Un cartiglio che riporta la firma dell’autore e la data di produzione delle incisioni è posto al di sopra dello spicchio numero 11 in corrispondenza della costellazione del Cigno.

Le costellazioni rappresentate sono soltanto quelle tolemaiche.

Manca una scala delle magnitudini anche se le stelle sono distinte sommariamente per grandezza. Gli astri principali riportano il nome proprio.



Di seguito riproduco la scheda con la quale si commentano le incisioni in:



http://naa.net/ain/personen/Duerer_Hartmann_1547.asp







Segmente eines Himmelsglobus von Georg Hartmann von 1547

Der in Eggolsheim geborene Georg Hartmann (1489-1564) wurde in Nürnberg vor allem als Instrumentenmacher bekannt. Montierte Globen haben sich von ihm nicht erhalten, wohl aber u.a.Segmente für einen Himmelsglobus mit einem Durchmesser von ca. 8,5 cm von 1547.



Abweichungen und zusätzliche Informationen:

Das Sternbild Leier wird wieder als Leier/Geier doppel besetzt.

Im Eridanus schwimmt keine nackte Frau.

Die Änderungen gegenüber der Dürerkarte, die sich 1538 auf dem Globus Hartmanns finden, wurden zurückgenommen.



Aufbewahrende Institution:

Bayerische Staatsbibliothek, München: Rar 434, Bl. 116-124 (2 Segmente fehlen).

Württembergische Landesbibliothek, Stuttgart: Nic. S. 79, Bl. 45 (Vollständiger Satz)



Literatur:

Fauser, Alois: Ältere Erd- und Himmelsgloben in Bayern. Stuttgart: Schuler 1964, S. 97

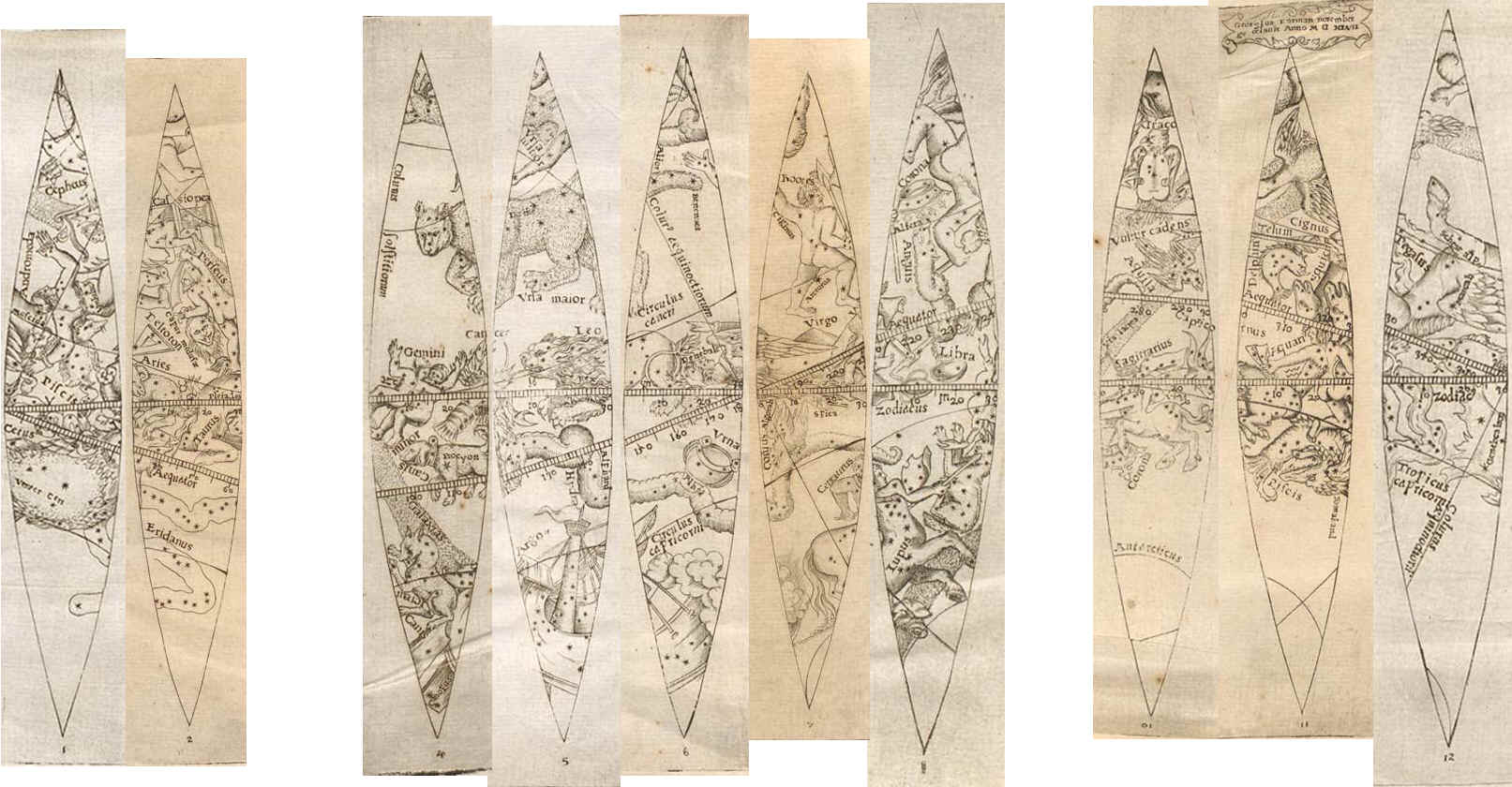

Ricostruzione

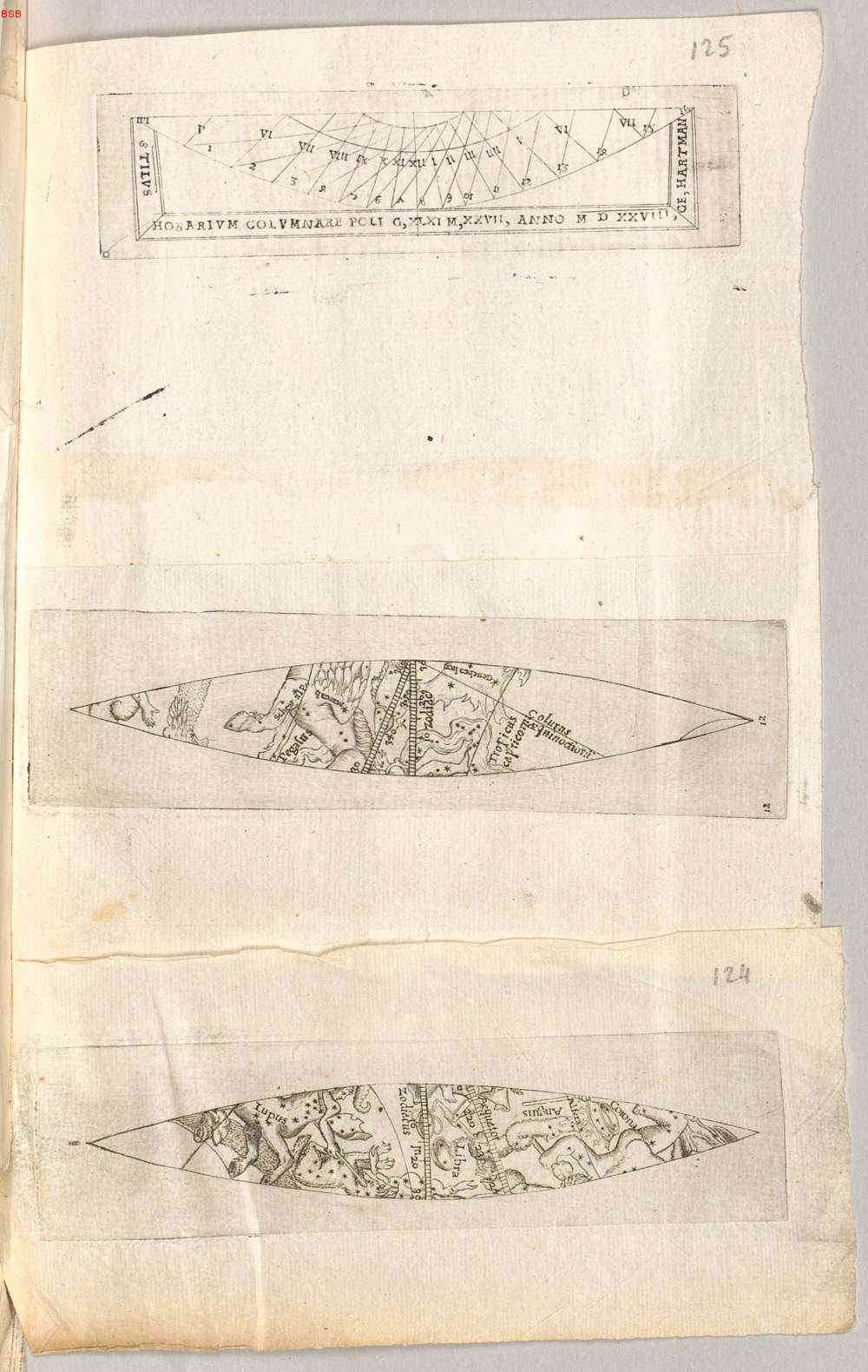

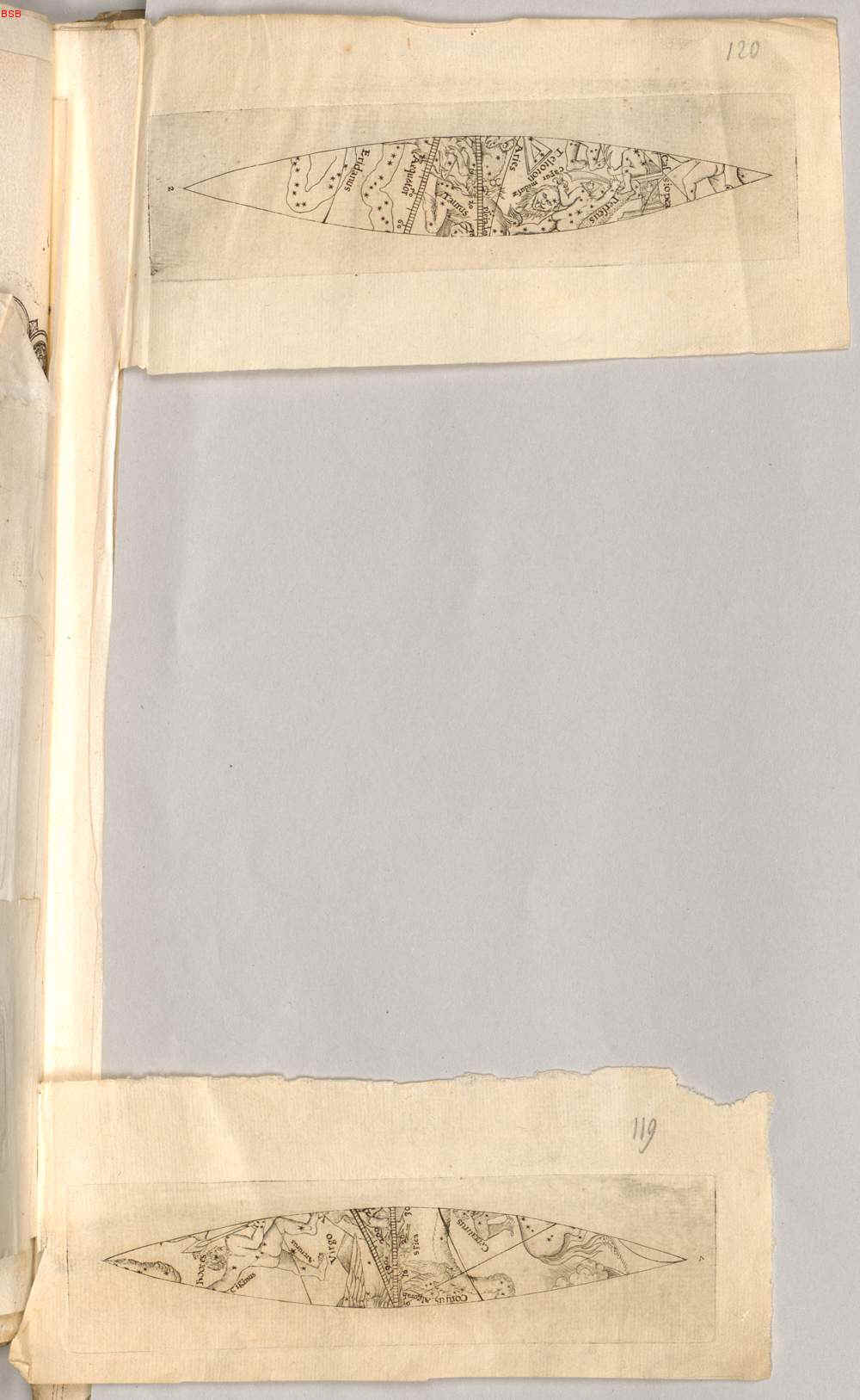

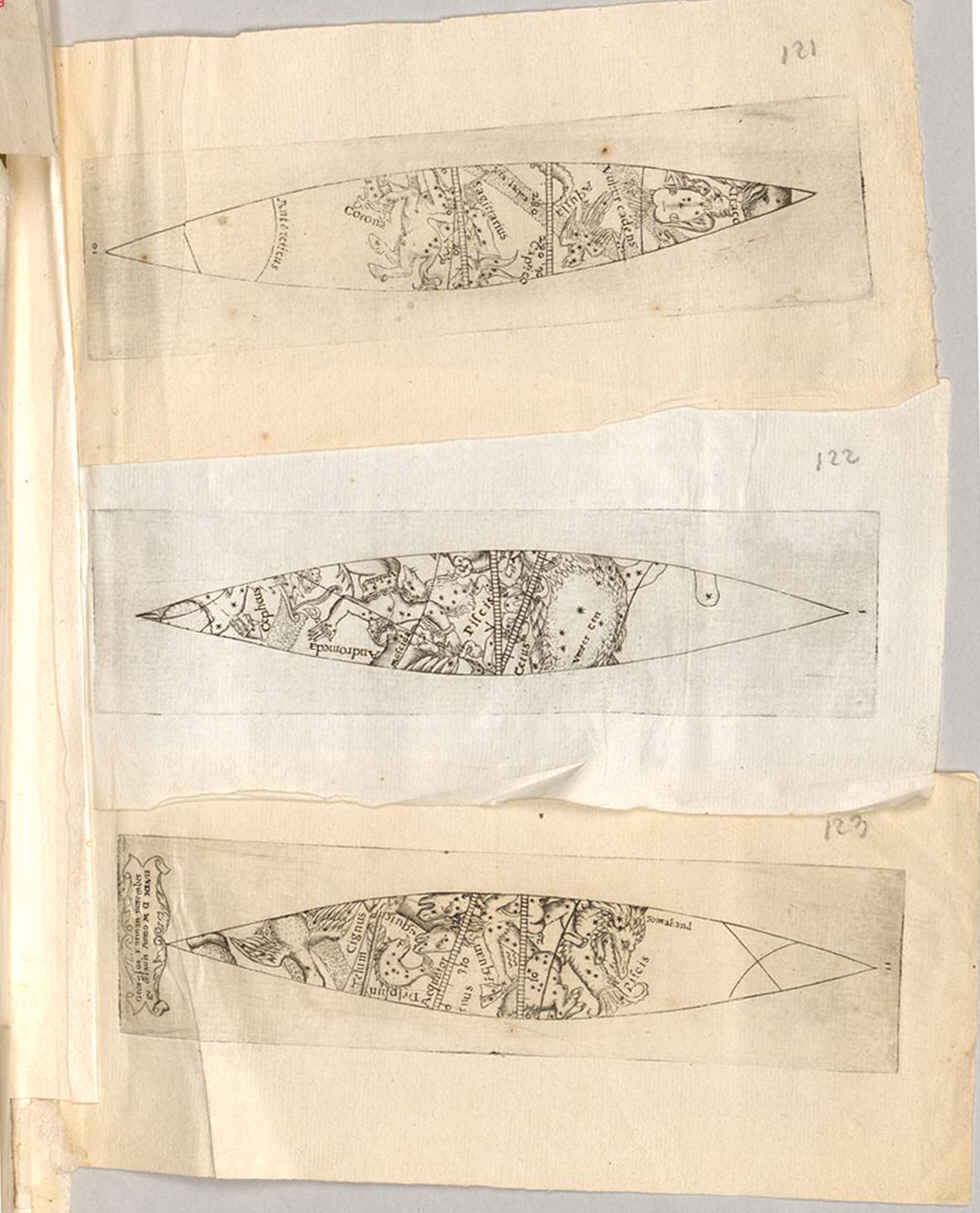

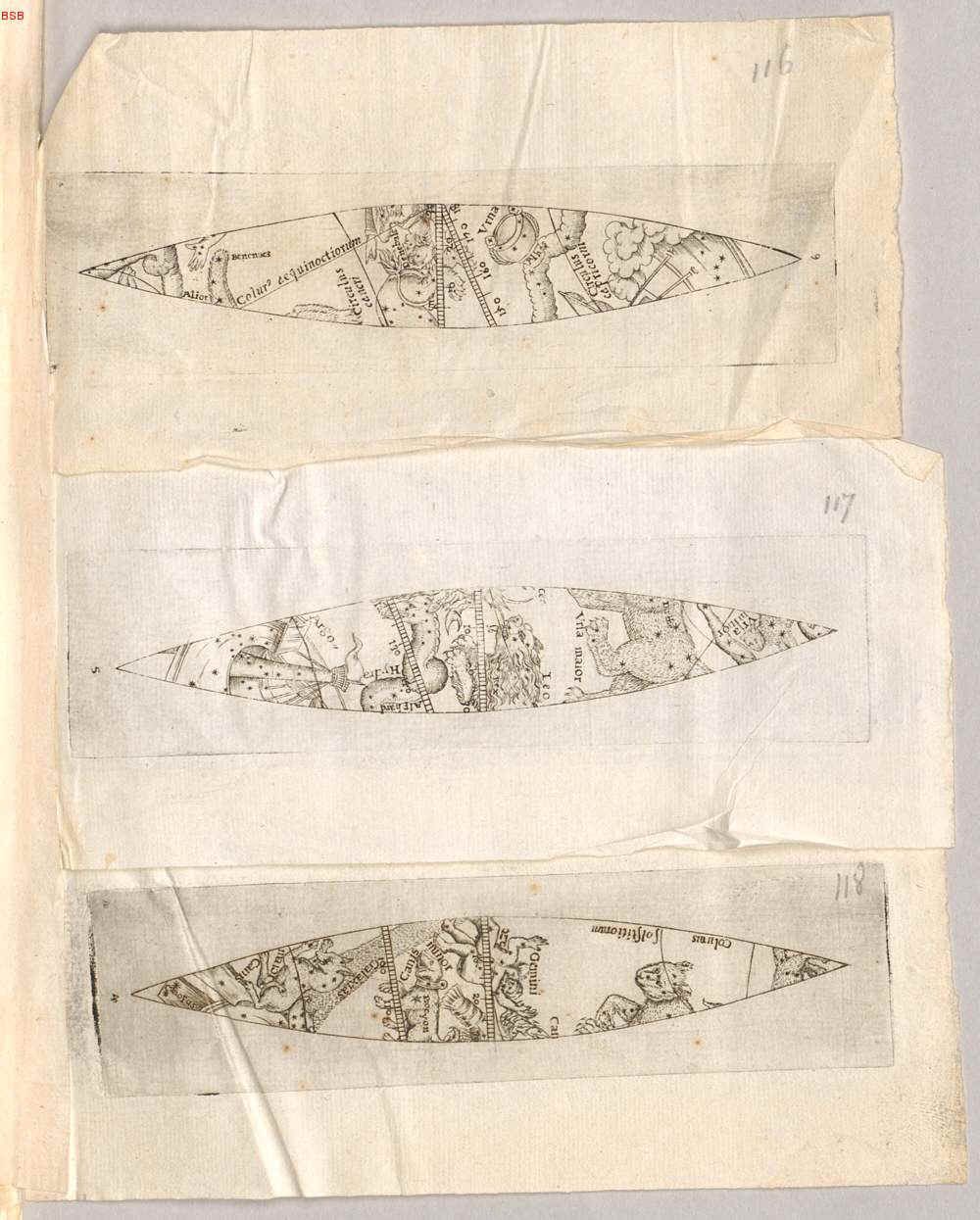

Gli spicchi nell’ordine in cui appaiono nella raccolta

 http://daten.digitale-sammlungen.de/0002/bsb00028171/images/index.html?fip=193.174.98.30&id=00028171&seite=231

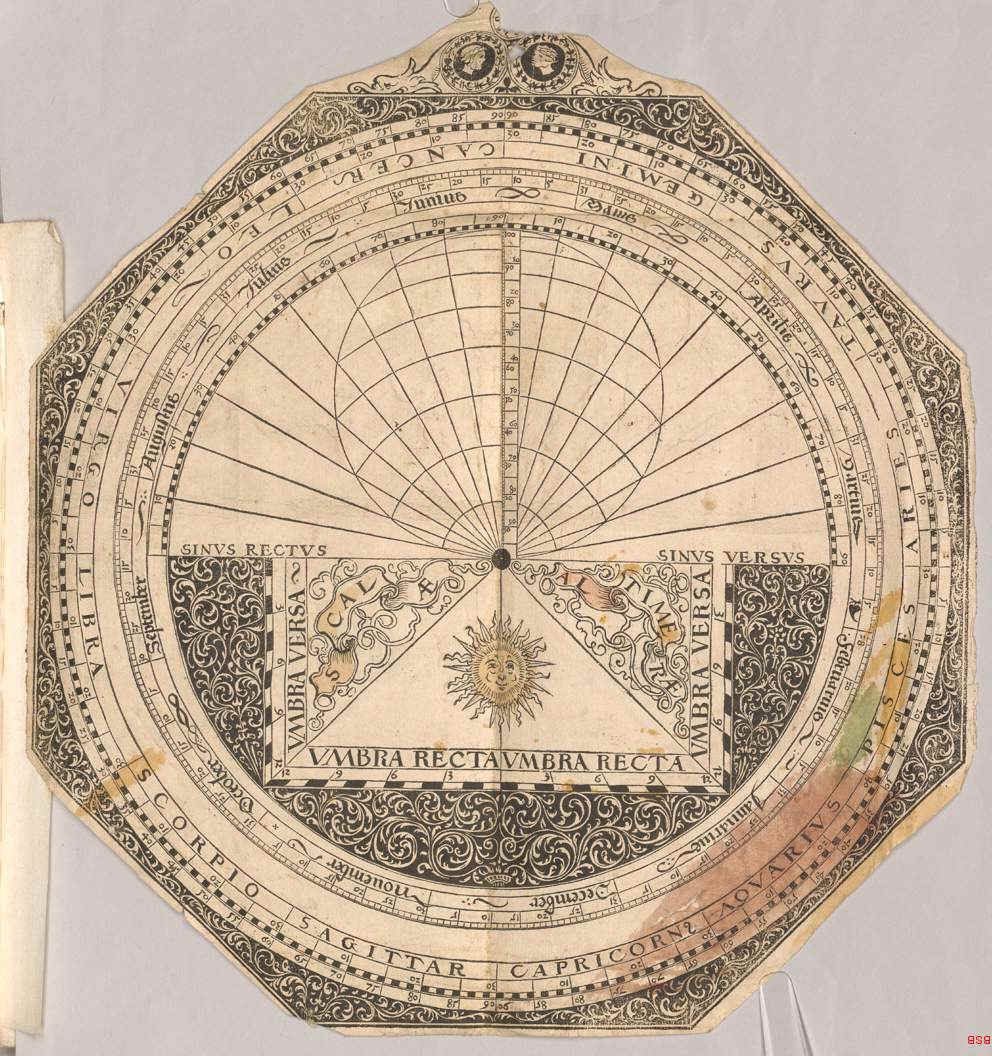

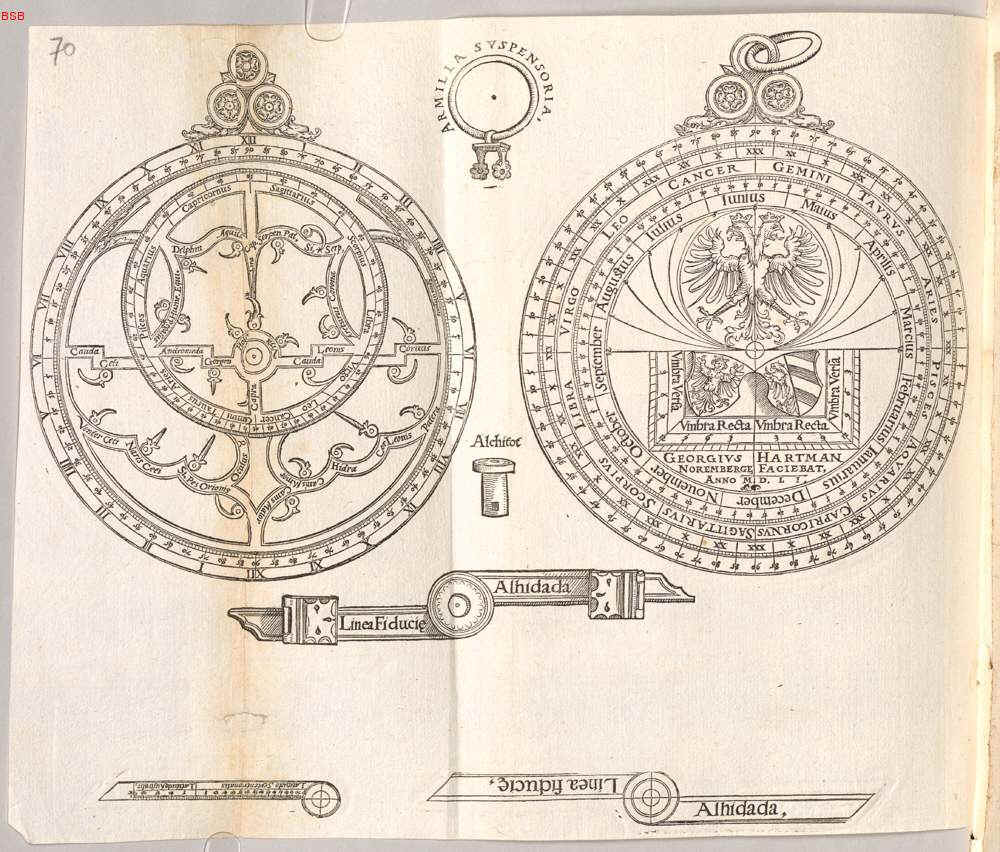

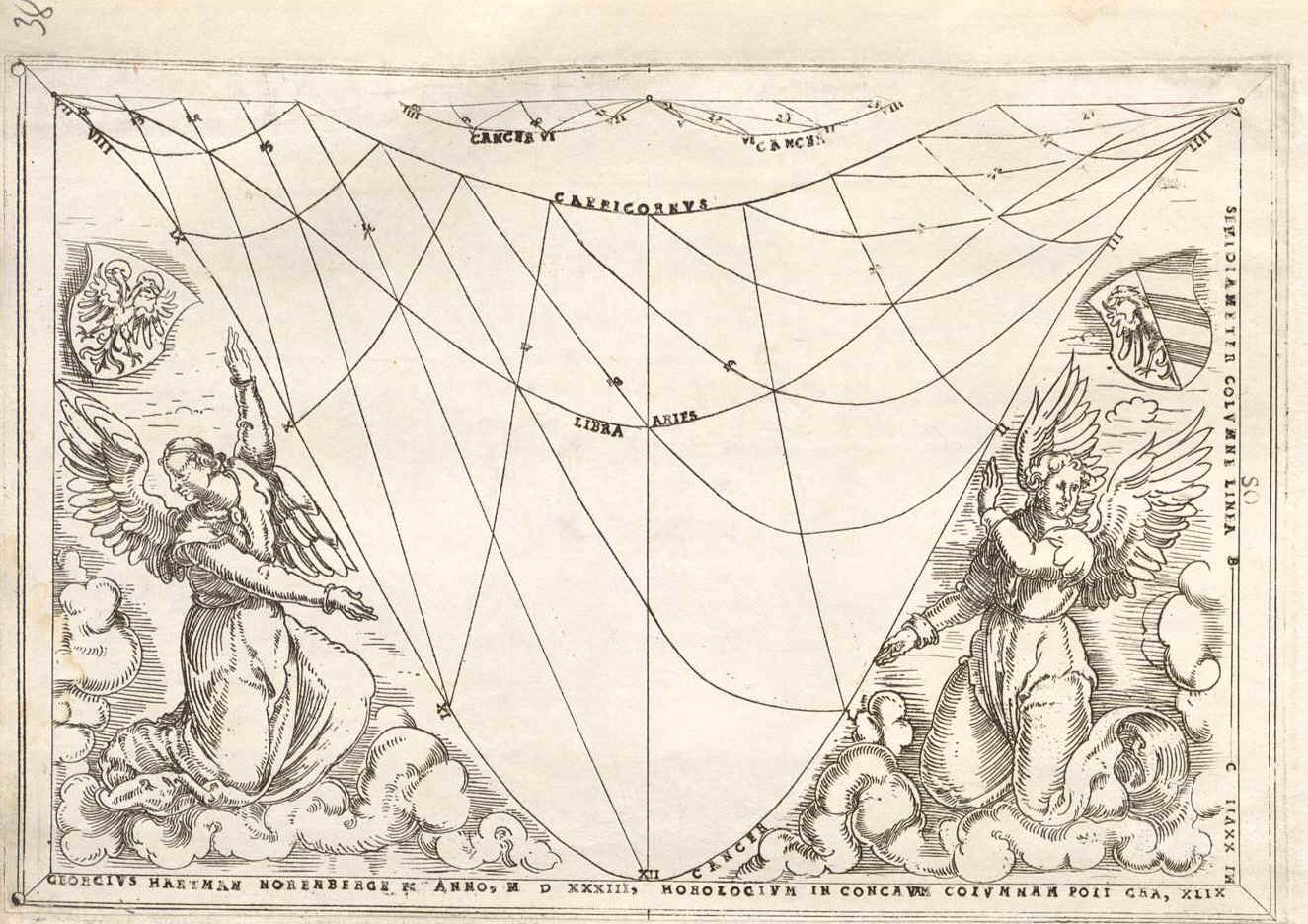

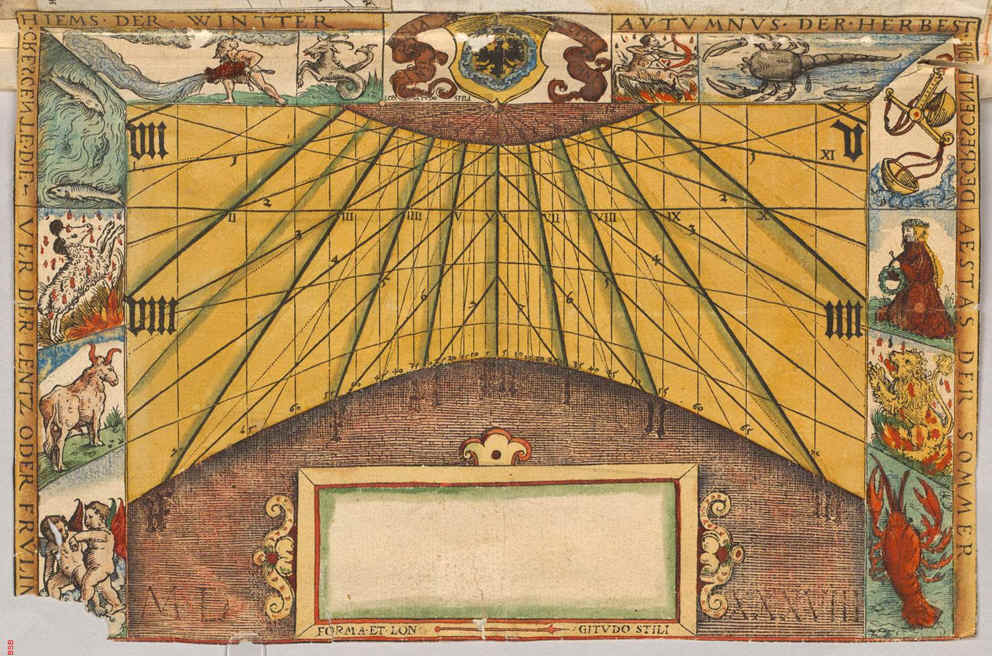

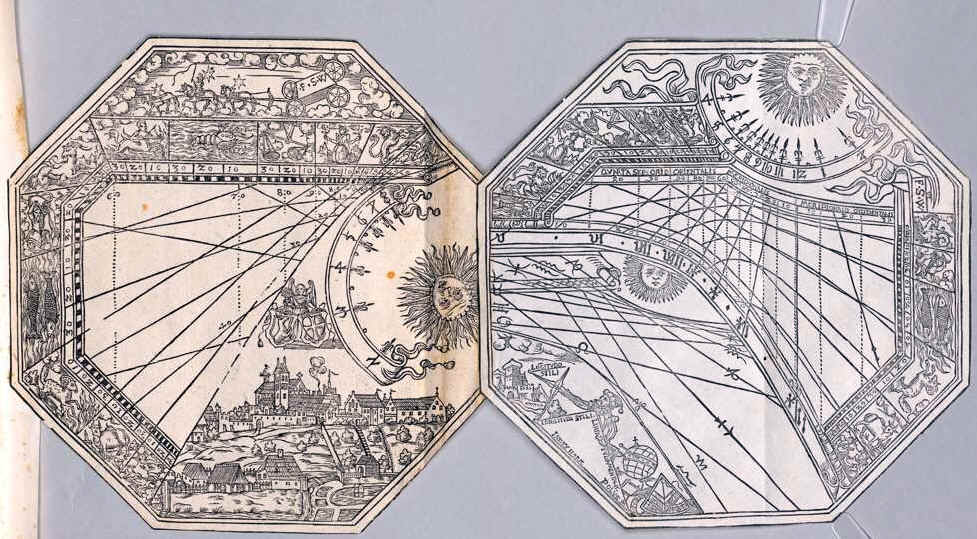

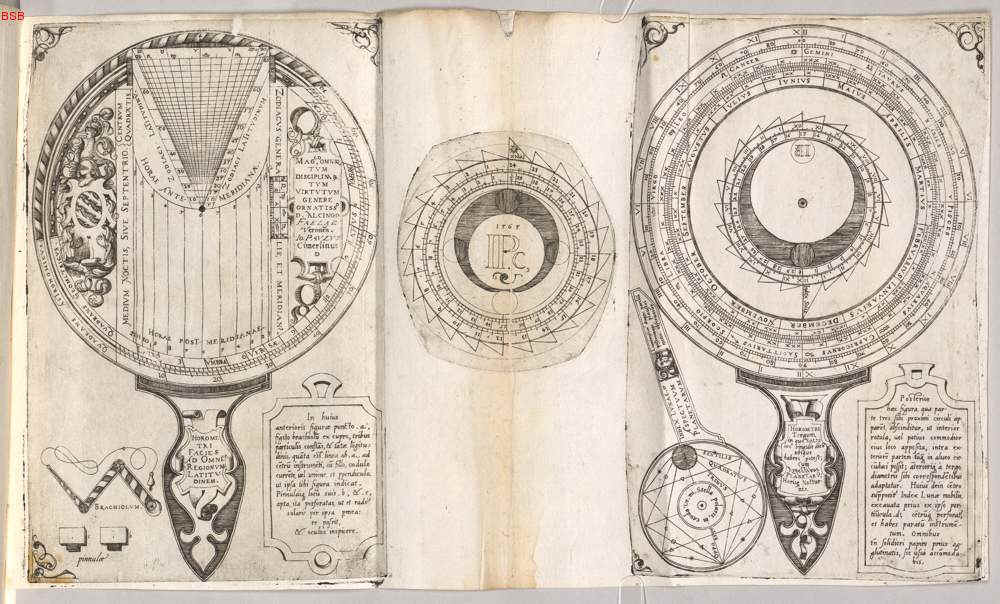

Alcune altre tavole della raccolta

















L’eredità di Dürer

Per cortesia di

esamina nella seguenti pagine le influenze delle tavole del Dürer sulla produzione cartografica celeste





Von Dürer beeinflusste Himmelskarten



http://naa.net/ain/personen/Duerer_Nachfolger.asp

http://naa.net/ain/personen/Duerer_Himmelskarten.asp

http://naa.net/ain/personen/Duerer_Apian_1536.asp

http://naa.net/ain/personen/Duerer_Frisius_1537.asp

  http://naa.net/ain/personen/Duerer_Ptolemaeus_1537.asp

http://naa.net/ain/personen/Duerer_Hartmann_1538.asp

http://naa.net/ain/personen/Duerer_Apian_1540.asp

http://naa.net/ain/personen/Duerer_Teglio_1565.asp

http://naa.net/ain/personen/Duerer_Sternbilder.asp

http://naa.net/ain/personen/Duerer_Deckengemaelde.asp

http://naa.net/ain/personen/Duerer_Globen.asp
