Johann Zahn

Facies Hemisphaerii Coelestis Superior Borealis, Inferior Australis, Norimberga 1696





Johann Zahn



Facies Hemisphaerii Coelestis Superior Borealis e Facies Hemisphaerii Coelestis Inferior Australis

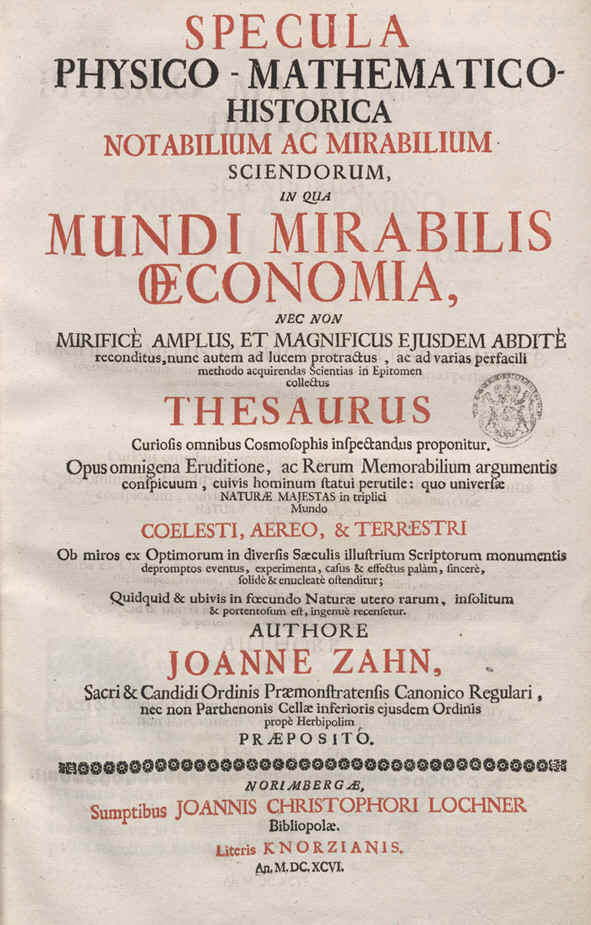

Facies Hemisphaerii Coelestis Superior Borealis e Facies Hemisphaerii Coelestis Inferior Australis sono i titoli di due tavole che Johann Zahn (1641-1707) allega, insieme a diverse altre di contenuto astronomico e a tantissime altre di argomenti eclettici e pseudoscientifici, nel suo Specula Physico-Mathematico-Historica Notabilium ac Mirabilium Sciendorum… pubblicato a Norimberga nel 1696.

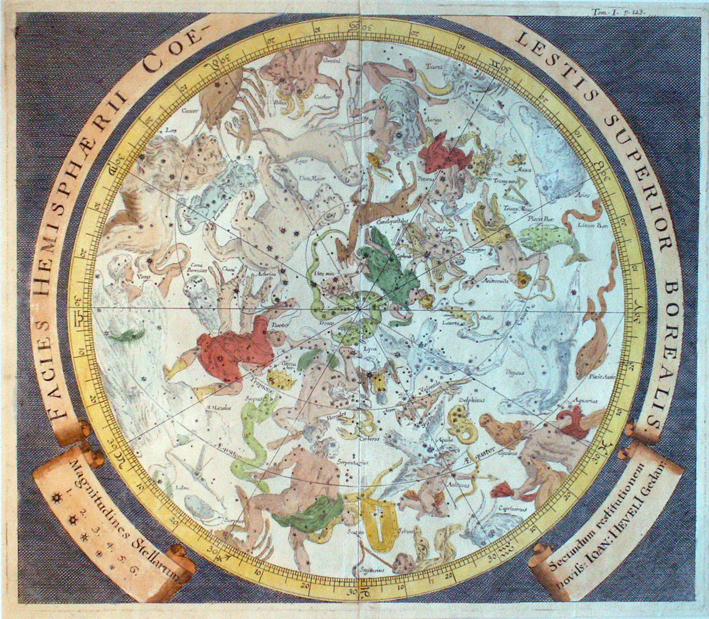

Planisfero boreale

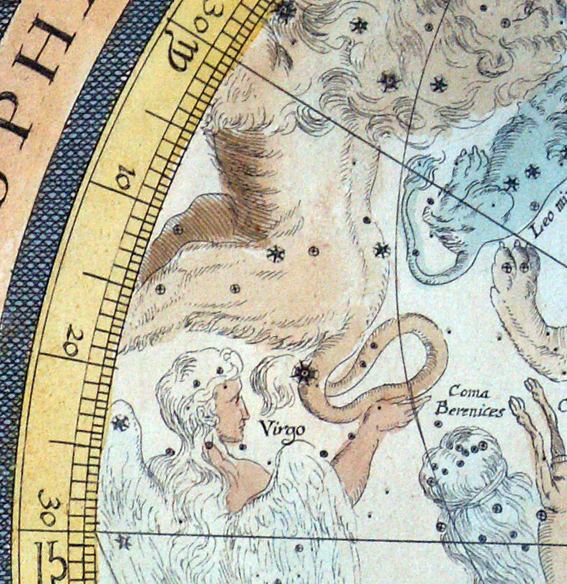

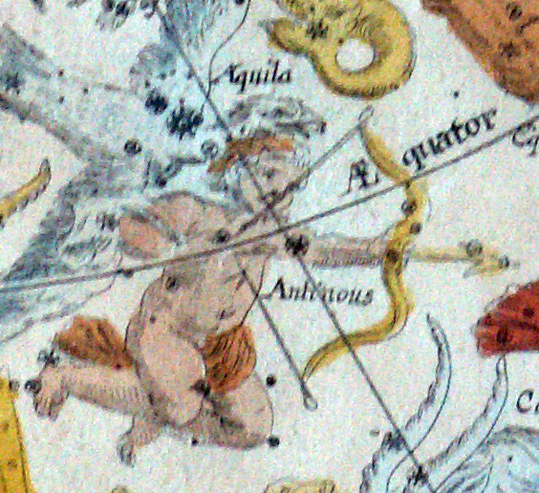

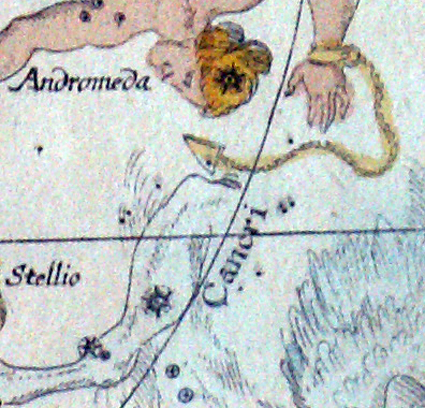

Particolari

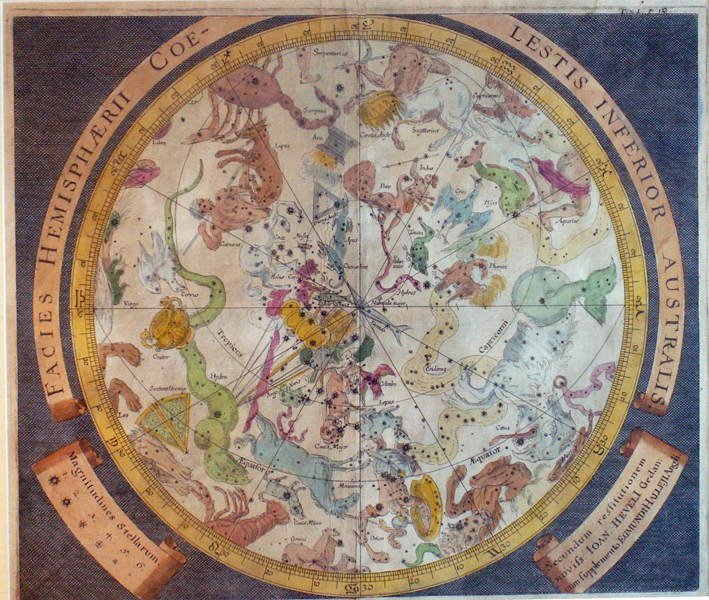

Planisfero Australe

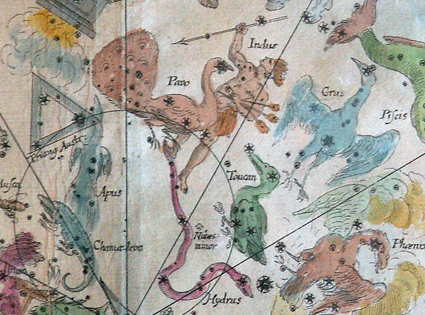

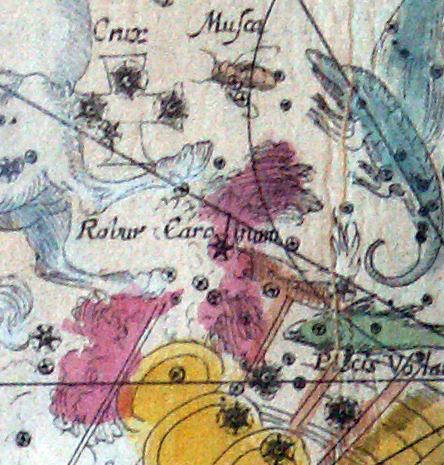

Particolari

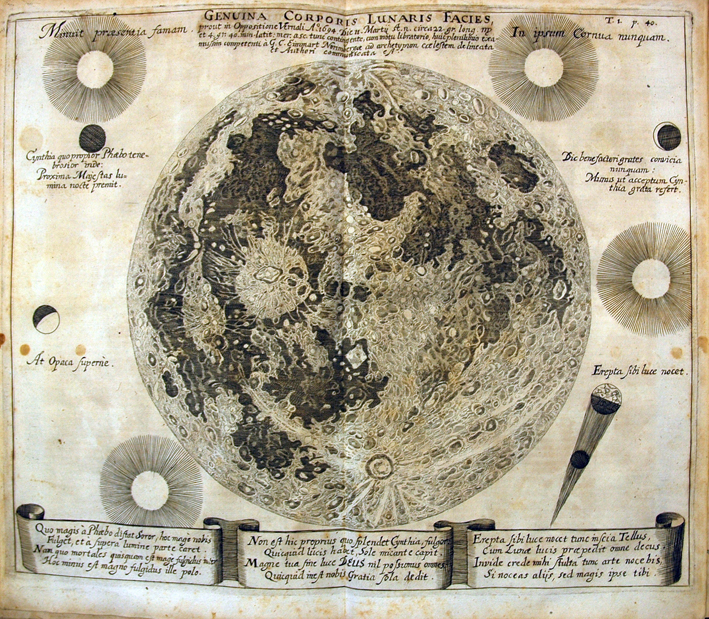

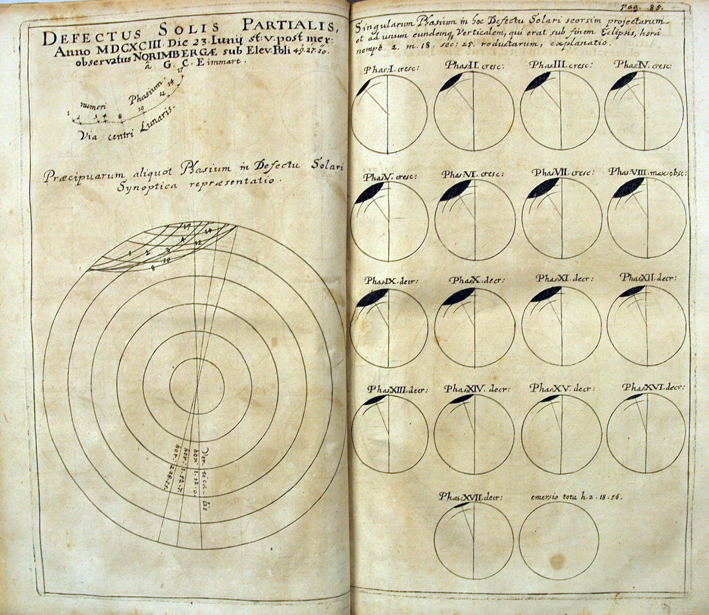

Le tavole astronomiche contenute in Specula... sono ispirate generalmente a quelle di importanti astronomi del seicento come a G.C. Eimmart per la Luna e le eclissi di sole

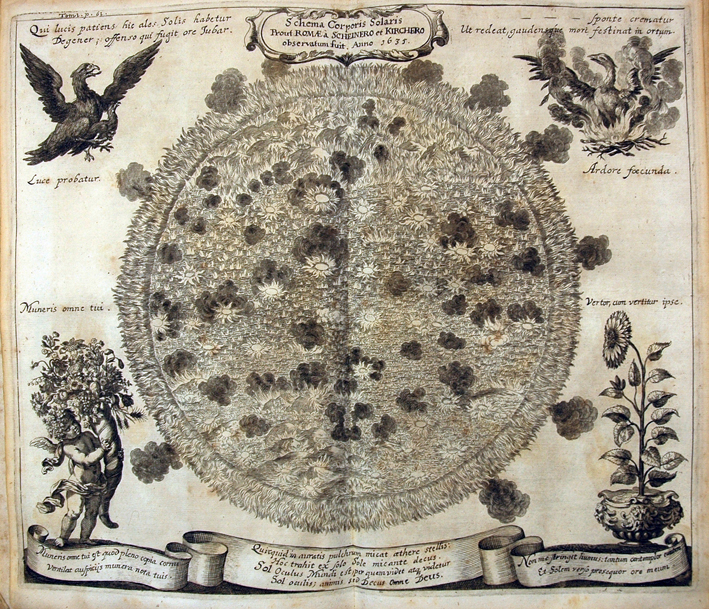

  e alla Rosa Ursina del gesuita Scheiner per la superficie del Sole.



 Vai alle altre tavole di contenuto astronomico



Per cortesia di

NOAA Library Collection
Catalog of Images



e alle tavole di altro argomento



Le due tavole celesti si ispirano al Firmamentum Sobiescianum di Hevelius.

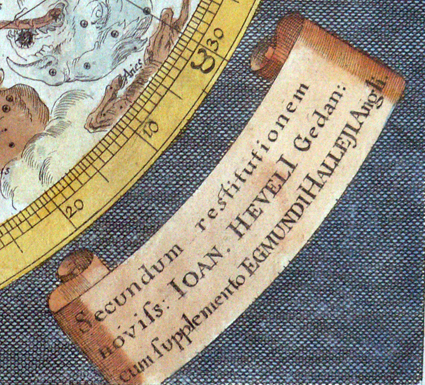

Nel planisfero australe trovano inoltre posto parte dei dati raccolti da Halley nella sua campagna di osservazioni  all'isola di St. Helena del biennio 1676-77.



I due emisferi, di 32 centimetri di diametro, rappresentano il cielo stellato imperniato sul polo eclittico, quindi la circonferenza esterna è rappresentata dallo zodiaco e le figure delle costellazioni zodiacali vengono purtroppo spezzate in due parti. La proiezione è polare stereografica convessa.

 Le stelle rappresentate in sei ordini di grandezza non riportano alcuna denominazione.





 Le coordinate possono essere stimate sullo sfondo di un reticolo che ha per circonferenza l’eclittica,  suddivisa in linee longitudinali di 30 gradi di ampiezza, sul bordo della quale è possibile leggere la longitudine con la precisione di un grado.



 Sono inoltre disegnati i circoli polari e dei tropici e l’equatore.

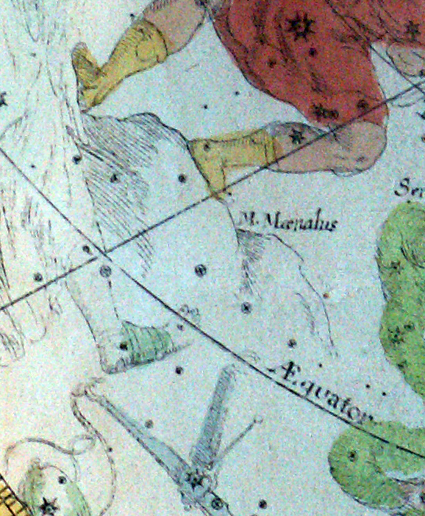

Le costellazioni rappresentate sono quelle tolemaiche con l’aggiunta, per l’emisfero settentrionale di Antinous, Coma Berenices, Camelopardalus, Musca, Mons Maenalus e le costellazioni introdotte da Hevelius,

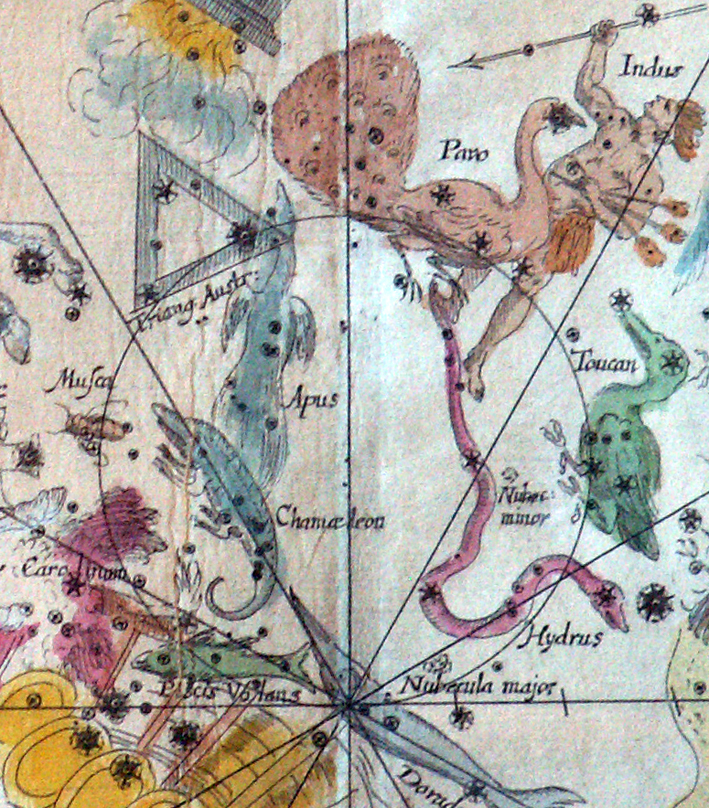

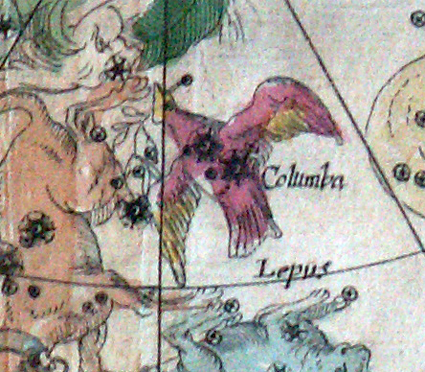

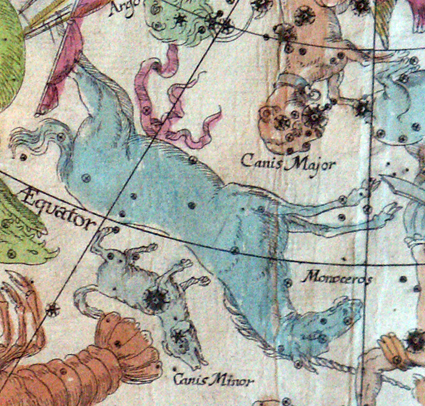

 e per l’emisfero meridionale di Colomba, Crux, Monoceros, Robur Carolinum, Sextans Uraniae e  le dodici costellazioni introdotte da Kaiser e Houtman e riprodotte per la prima volta in un atlante  da Bayer nel 1603.











Sempre nell'emisfero meridionale troviamo le due nubi di Magellano, manca invece la Via Lattea.



Questa pagina è stata realizzata con il prezioso contributo di

 Marc Hoffeld

di Luxembourg, che mi ha fornito sia le immagini a colori delle due mappe di sua proprietà,  che importanti notizie sulle stesse.





Per cortesia di

Wikipedia

leggi alcune note biografiche su

Johann Zahn



L'opera completa in

http://www.e-rara.ch/zut/content/titleinfo/4867477







www.atlascoelestis.com

di

FELICE STOPPA
