William Rutter Dawes

The Stars, in six maps, on the gnomonic projection, London 1844





William Rutter Dawes (1799-1868)



The Stars, in six maps, on the gnomonic projection, revised by the Rev. W.R. Dawes. Under the superintendence of the Society for the Diffusion of Useful Knowledge.



William Rutter Dawes, sacerdote, medico e astronomo londinese ci presenta in sei mappe, per conto della SDUK, l’opera di cartografia celeste forse più ristampata nell’ottocento. La Society for the Diffusion of Useful Knowledge (SDUK) fondata a Londra nel 1826 si proponeva, infatti, lo scopo di produrre volumi scientifici divulgativi a basso prezzo e a larga diffusione destinati a raggiungere la classe operaia e quella media elevandone la preparazione culturale. La SDUK , la cui casa editrice era diretta da Charles Knight, fu liquidata nel 1848, nonostante ciò alcune delle sue opere continuarono ad essere ristampate, tra queste, con particolare fortuna sino all’inizio del novecento, la The Stars di Dawes.





In sei mappe di cm 45 per 31 in proiezione gnomonica concava incentrata sui poli equatoriali viene riprodotta tutta la volta celeste. Quattro mappe rappresentano la fascia intorno all’equatore fino ad un’escursione di 40-45 gradi di declinazione Nord e Sud, ognuna rappresenta sei ore di Ascensione Retta. Le altre due mappe riportano le stelle intorno ai due poli per un’estensione di 90 gradi di declinazione.

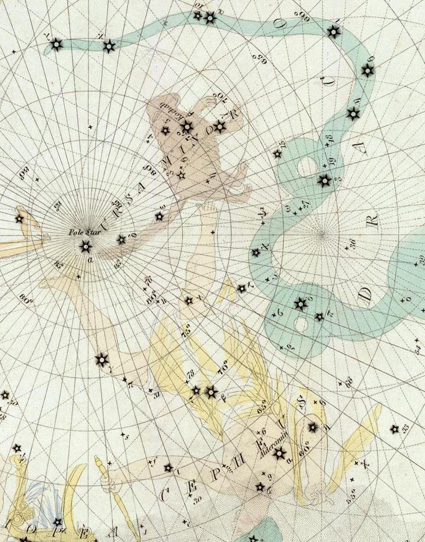

Polo celeste boreale, a sinistra quello equatoriale a destra quello eclittico



Il reticolo di riferimento è quello equatoriale, la Declinazione e l’A. R. sono scandite da tacche ogni grado e da linee interamente tracciate ogni cinque. L’Ascensione retta è leggibile sia in gradi che in ore. Un’altra banda che corre lungo i lati delle tavole, scandita nei mesi e nei vari giorni, permette di calcolare il giorno nel quale ogni stella raggiunge il culmine della sua altezza a mezzanotte, si veda ad esempio la stella Alpherat nella testa di Andromeda, riprodotta nella tavola 1, per la quale il culmine avviene il giorno 20 di settembre. Tenendo conto che la volta stellata si sposta verso occidente di 15 gradi per ogni ora è possibile determinare la culminazione di ogni stella presente nelle mappe. In ognuna delle mappe è disegnato anche il reticolo incentrato sull’eclittica con maglie di cinque gradi.

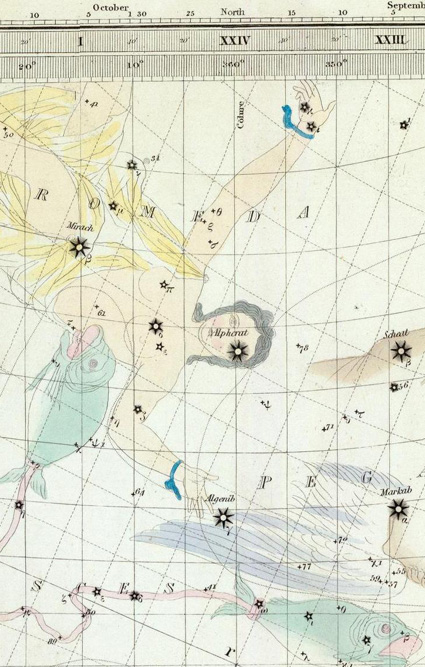

La stella Alpherat nella testa di Andromeda



Vi sono riportate stelle sino alla sesta-settima grandezza, fino alla quarta sono riconoscibili da simboli distinti. E' evidente il tracciato della Via Lattea così come, nella sesta tavola, la Piccola e la Grande Nube di Magellano.

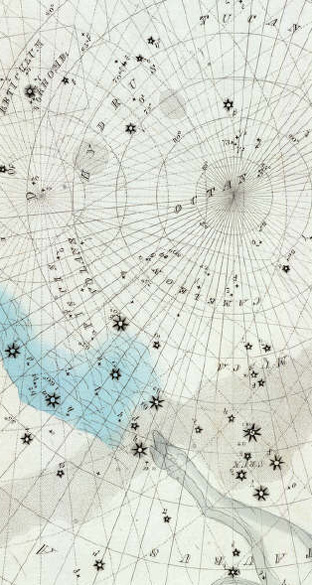

Nell'emisfero australe la Piccola e la Grande Nube di Magellano disegnate come due macchie grigie



 Le stelle sono identificate da lettere greche secondo il Bayer o da numeri arabi secondo il Flamsteed, le più luminose riportano anche il nome proprio, in particolare quelle per le quali l’origine è araba. La magnitudine e la posizione degli astri, che è stata calcolata tenendo conto della precessione degli equinozi per il 1830 con l’aiuto di W. Newton, hanno per riferimento i cataloghi più aggiornati tra i quali quello dell’Astronomical Society e quello del Piazzi. Le sei carte sono precedute da una tavola di spiegazioni.

Il delicato ma incisivo disegno delle costellazioni è opera dell’architetto W. B. Clarke, la stampa è a cura di J. & C. Walker. L’editore è Charles Knight. Il colore è stato aggiunto successivamente a mano.



Consulta

per cortesia di ADS

articolo del 1913 su Dawes



per cortesia di Wikipedia

  Vita e opere dell'autore

SDUK



per cortesia di History of Astronomy of Michael Oates

Vita e opere dell'autore



per cortesia di Google libri

lo storico libro del matematico Augustus de Morgan sulla

Proiezione Gnomonica





Per altre edizioni dell'atlante consulta



Society for the Diffusion of Useful Knowledge

The STARS

http://www.atlascoelestis.com/SDUK%201844%20e%201865base.htm



























































Clicca sulle immagini per gli approfondimenti

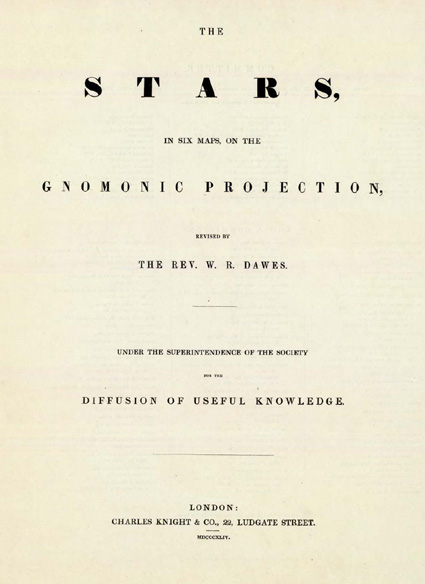

Titolo ed introduzione











Le tavole



N°1 September, October, November







N°2 December, January, February





N°3 March, April, May





N°4 June, July, August





N°5 Circumjacent the North Pole





N°6 Circumjacent the South Pole









 Ingrandimento dell'anello C di Saturno.

 L'anello C fu scoperto nel 1850 da Dawes (Occhio d'aquila) indipendentemente da W. Bond e G. Bond
