Anonimo



in





Nicolas  Bion





e in

Henri du Sauzet



Hemel Globe/ Coeli Enarrant  Gloriam Dei

Globe celeste/ Coeli Enarrant  Gloriam Dei

 Amsterdam 1700-1720 circa



L’usage des globes celeste et terrestres, Paris 1700



Atlas de Poche, a l'Usage des Voyageurs et des Officiers. Avec un Traite de la Sphere, de la Geographie, & de l'Hydrographie. A Amsterdam. Chez Henri du Sauzet, M.DCC.XXXIV









Anonimo



Hemel Globe/ Coeli Enarrant  Gloriam Dei, Amsterdam 1700-1720 circa

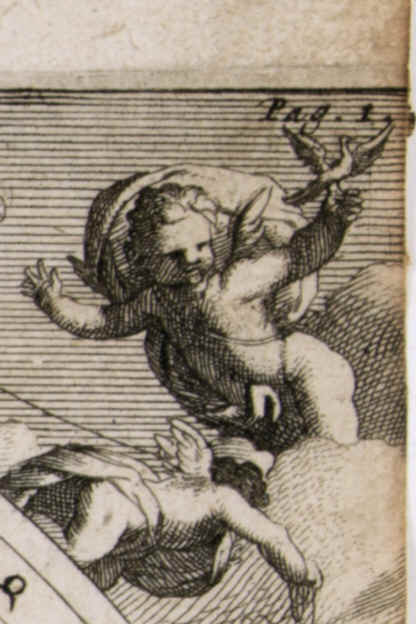

La tavola, cm 18,2 per 31,5, che doveva probabilmente essere la pagina di apertura di un atlante o di un testo divulgativo di astronomia riportando nell’angolo in alto a destra la dicitura di Pag. 1





è praticamente identica, a meno della parte del titolo in olandese, Hemel Globe, a quella proposta nell’edizione del 1700 di L’usage des globes celeste et terrestres di N. Bion ed incisa e prodotta, come sicuramente la nostra, ad Amsterdam nell’officina grafica di François Halma.





L’usage des globes celeste et terrestres, 1700

http://www.atlascoelestis.com/Bion%20pagina.htm

http://www.atlascoelestis.com/bionco%2015.htm

http://www.atlascoelestis.com/bion%20colori.htm





Il testo di Bion venne nei decenni successivi riedito,

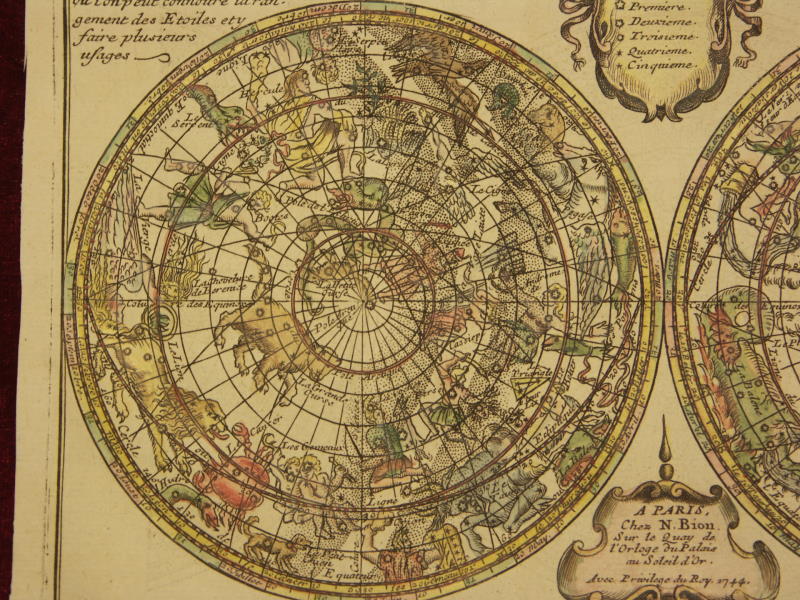

L’usage des globes celeste et terrestres, 1710

 http://www.atlascoelestis.com/Bion%20pagina.htm





ma i planisferi dell’edizione del 1700 risultano più curati stilisticamente anche se meno precisi e si rifanno alla tradizione della prima metà del seicento che vede come capostipite quelli di Hondius.











Hemel Globe è costruita in proiezione polare eclittica  ed in visione convessa, pertanto le stelle, non distinte per grandezza, vi appaiono in posizione simmetrica rispetto alla visione reale.

I due emisferi, aventi come circonferenza esterna il cerchio dell’eclittica,  sono tra loro tangenti nel punto posto sul coluro solstiziale che intercetta l’eclittica nella costellazione del Sagittario. Il reticolo di riferimento principale è pertanto quello eclittico che è composto dall’eclittica stessa, dai due poli e da raggi di longitudine partenti dai poli eclittici ogni 30°.







Il reticolo polare equatoriale è comunque ben rappresentato dai due poli, dall’ equatore celeste, dai circoli tropicali del Cancro e del Capricorno , dai  circoli polari artico ed antartico e dai due coluri.

Non sono presenti tutte le costellazioni tolemaiche mancando quella del Triangulum. Sono invece disegnate quelle non tolemaiche di Coma Beren., Grus, Hydrus, Pavo, Phoenix e quella ai giorni nostri non più utilizzata di Antinous.

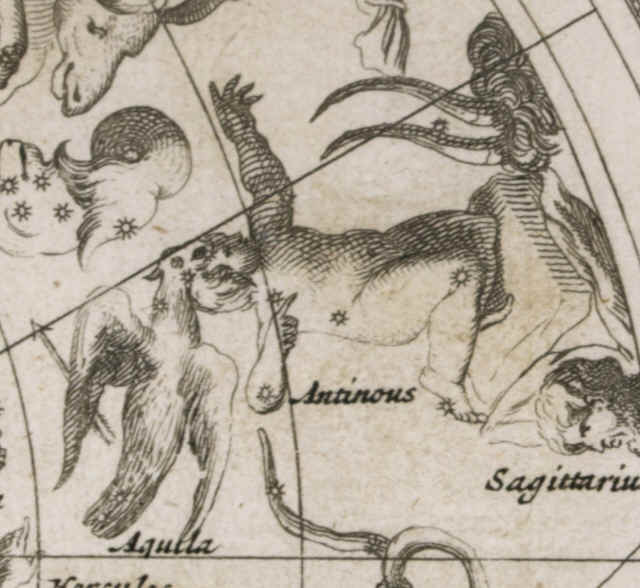

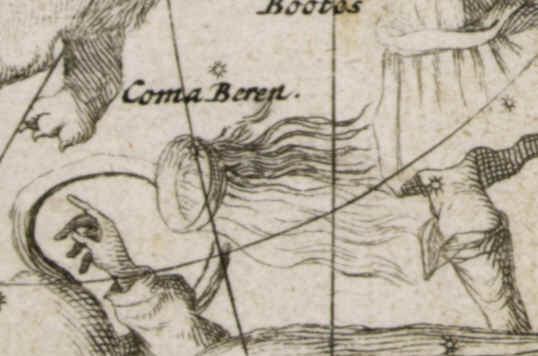

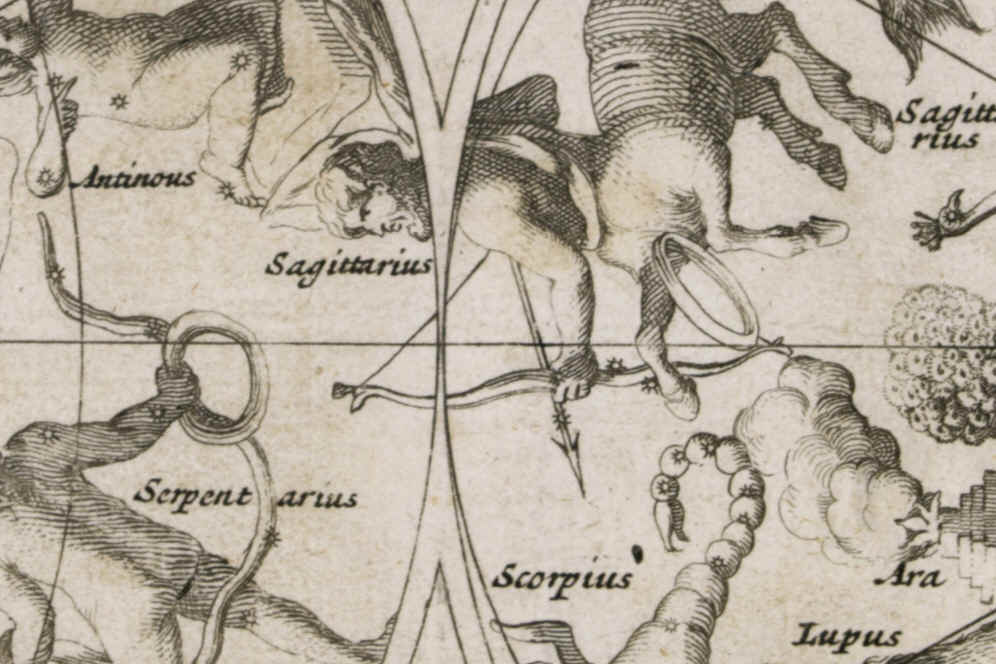

Antinous e Coma Beren. nell'emisfero boreale

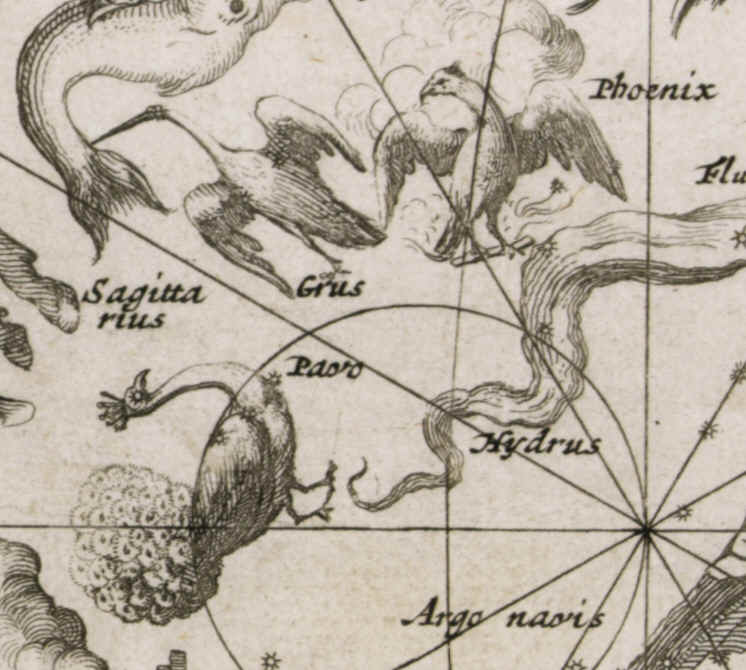

Grus, Hydrus, Pavo, Phoenix nell'emisfero australe

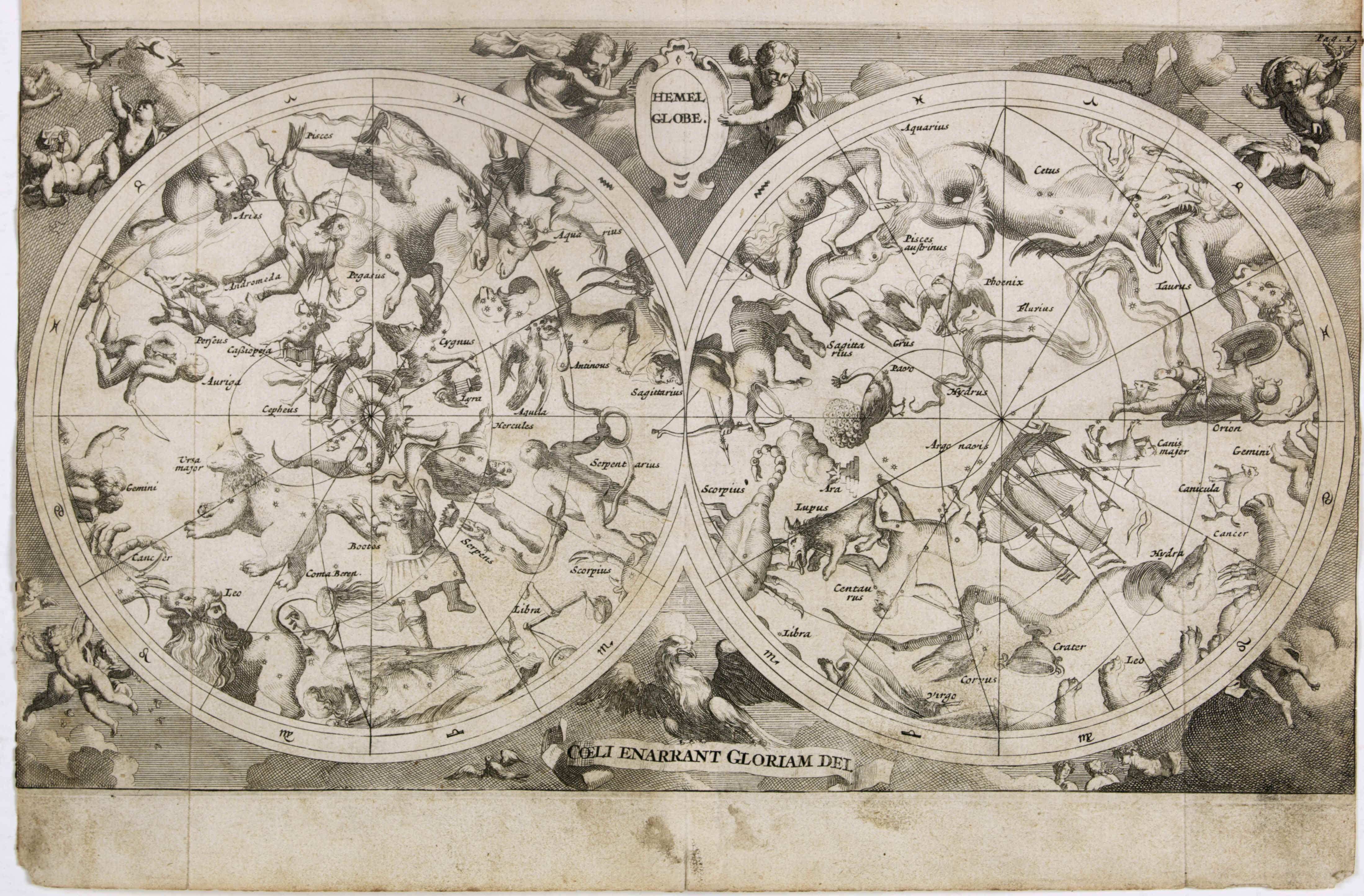

Tavola

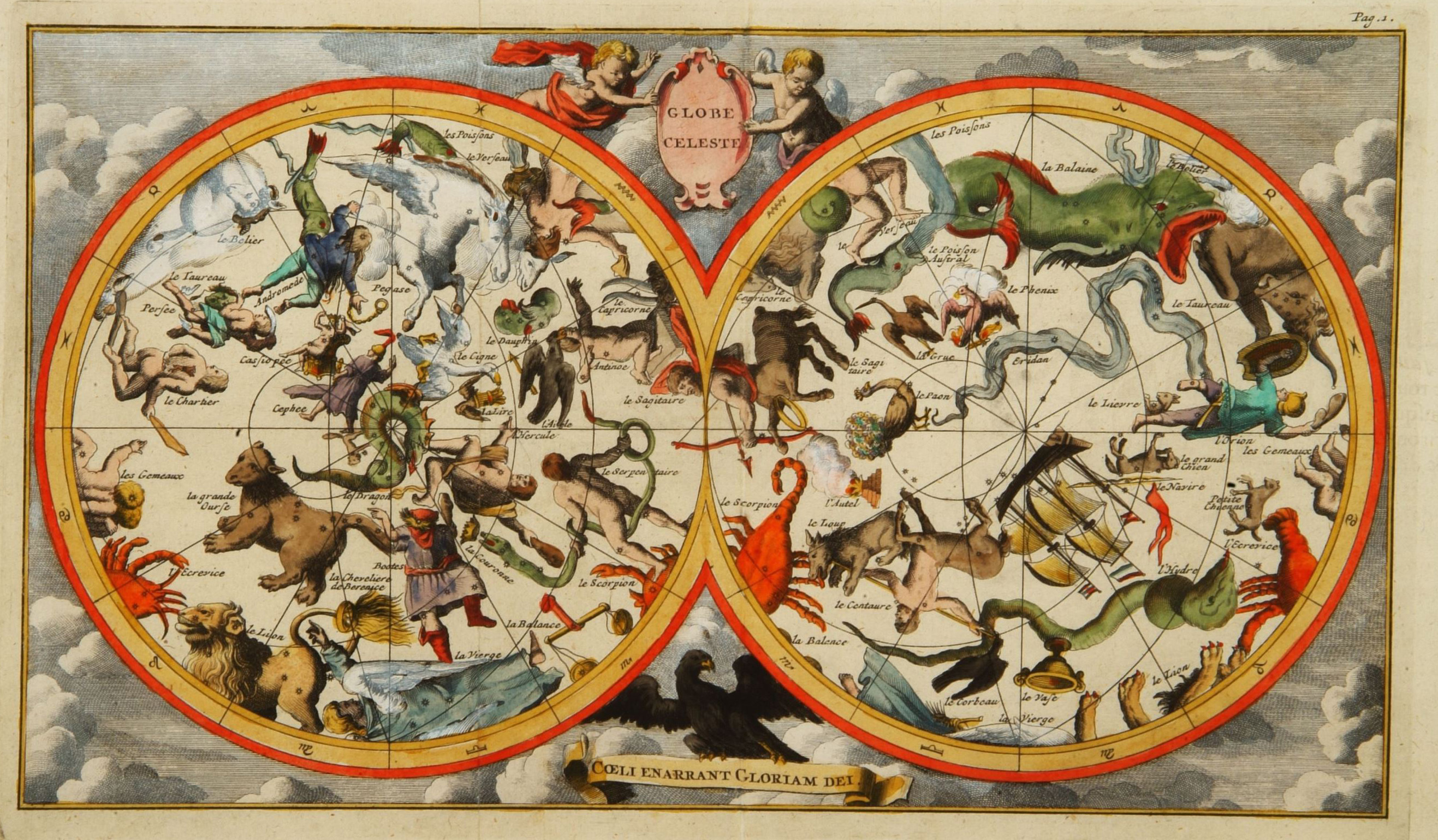

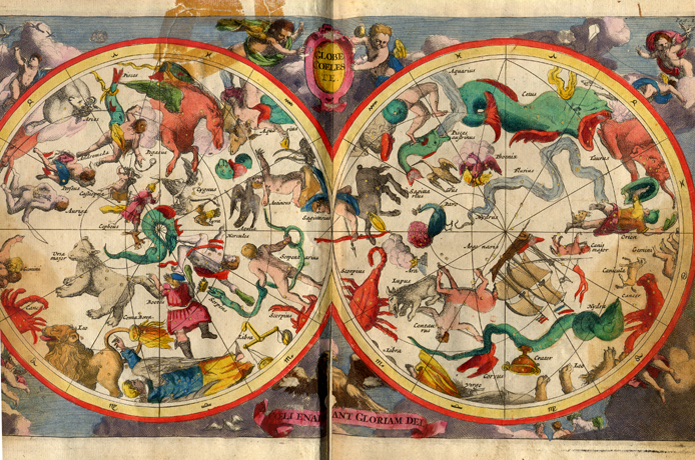

La Tavola colorata a mano









La Tavola in una edizione in lingua francese, cm 17,7 per 31

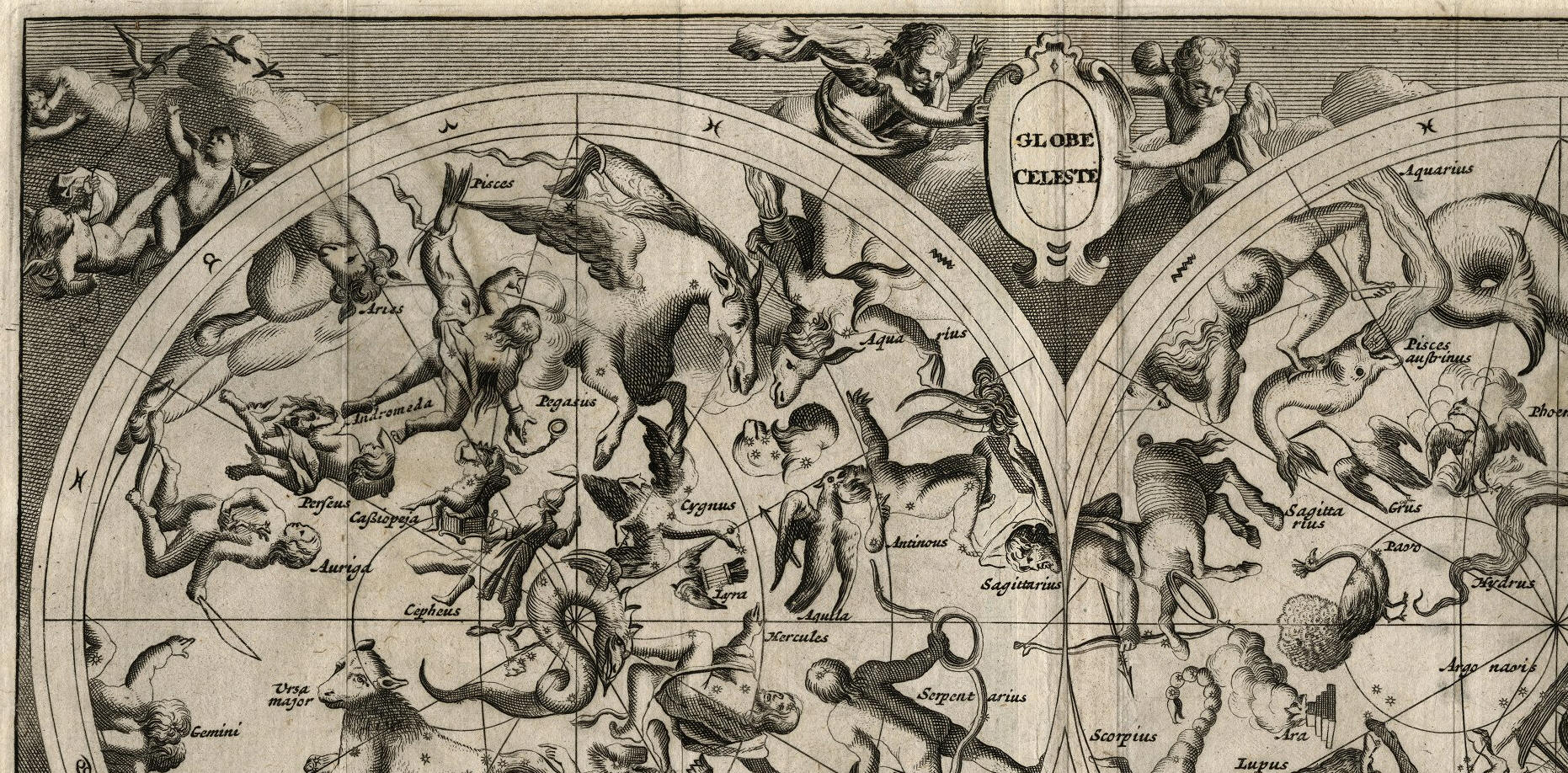

E sempre con il titolo in francese ma con i nomi delle costellazioni in latino un'altra copia in bianco nero presentata come seconda tavola di

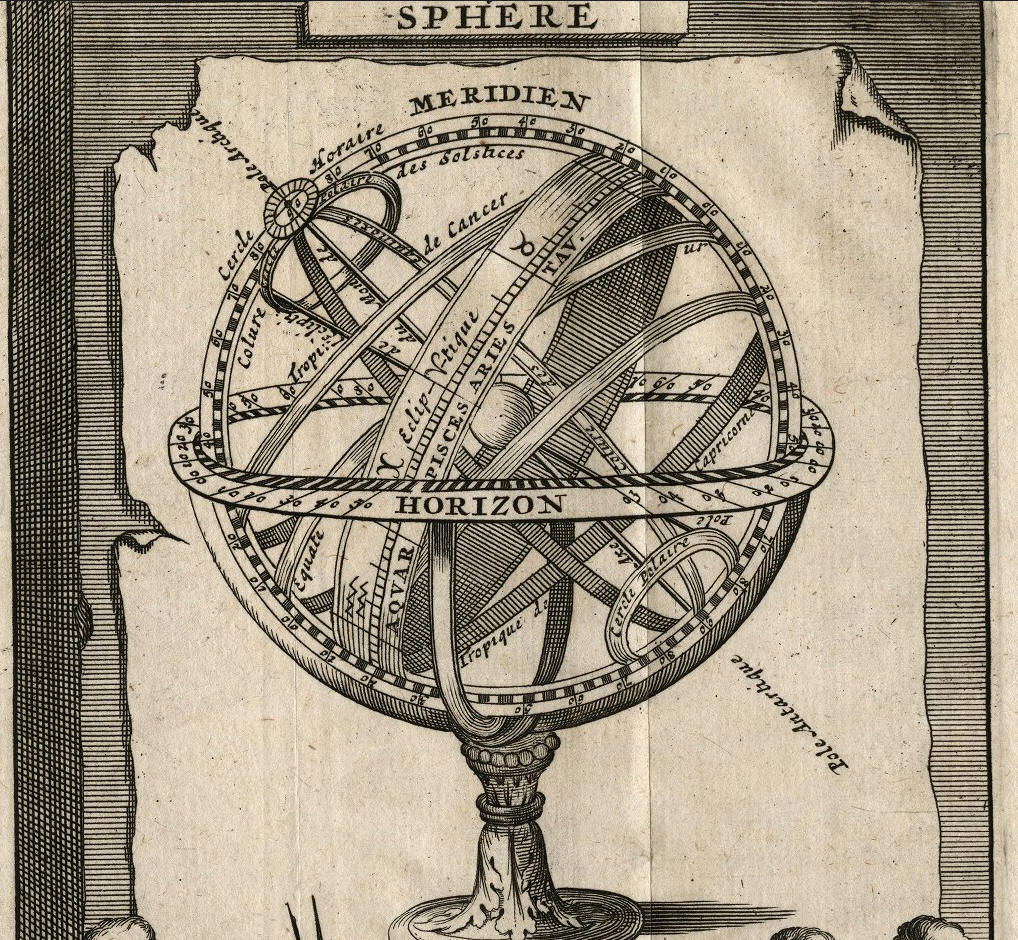

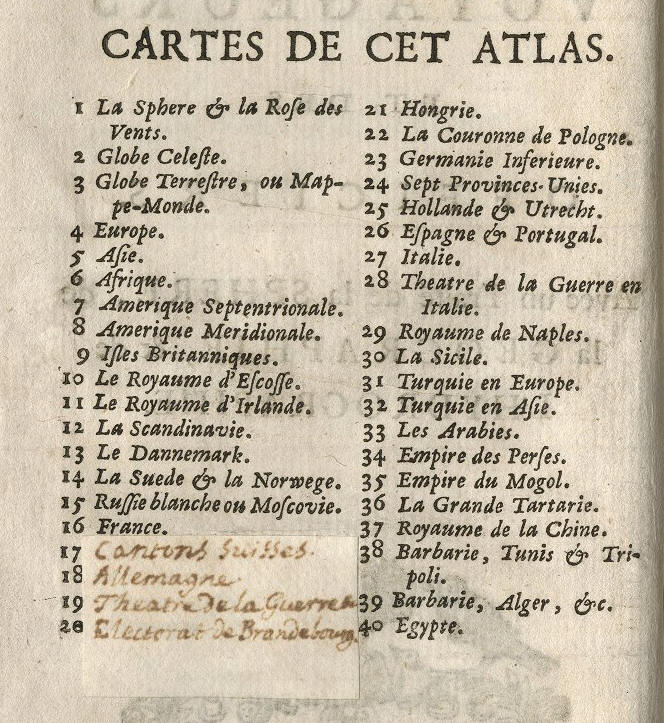

Atlas de Poche, a l'Usage des Voyageurs et des Officiers. Avec un Traite de la Sphere, de la Geographie, & de l'Hydrographie. A Amsterdam. Chez Henri du Sauzet, M.DCC.XXXIV.

https://searchworks.stanford.edu/view/11623720

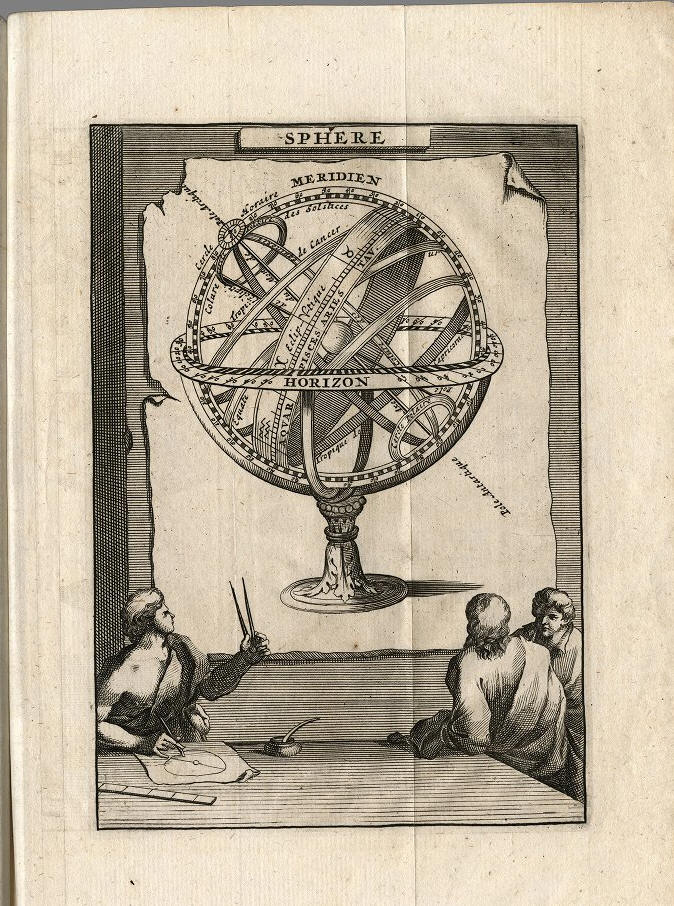

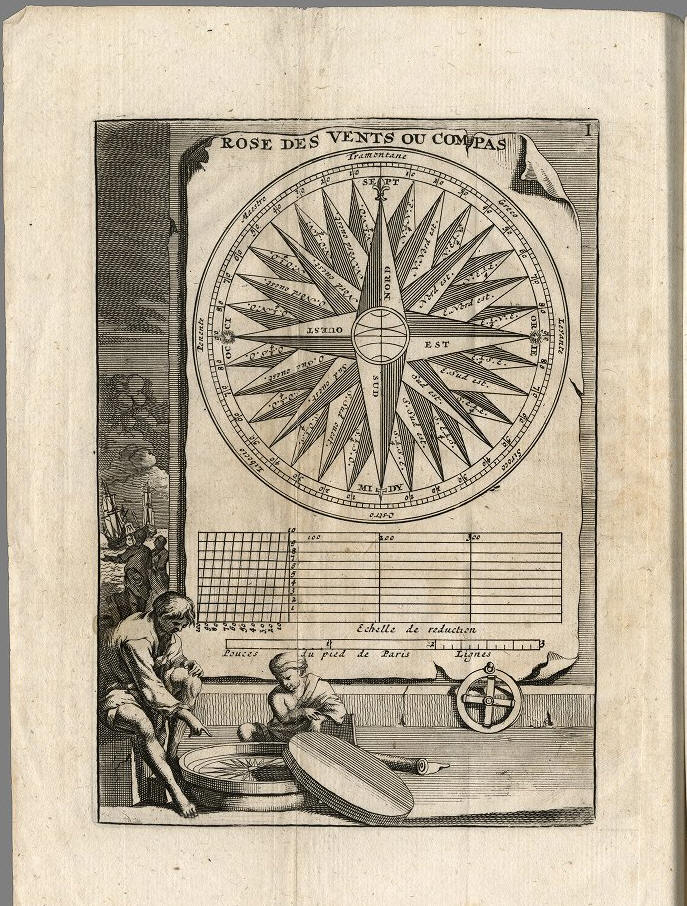

Pubblicato ad Amsterdam nel 1734 nelle officine grafiche Henry du Sauset che presento, insieme ad altre tavole di contenuto astronomico, per cortesia di



https://www.davidrumsey.com/luna/servlet/view/search?q=pub_list_no%3d%2212062.000%22&sort=pub_list_no_initialsort%2cpub_date%2cpub_list_no%2cseries_no&qvq=q:celestial;sort:pub_list_no_initialsort%2Cpub_date%2Cpub_list_no%2Cseries_no;lc:RUMSEY~8~1&mi=458&trs=1355















































www.atlascoelestis.com

di  FELICE STOPPA

SETTEMBRE 2017

integrato

GENNAIO 2022
