Andrew Bell
(1726-1809)

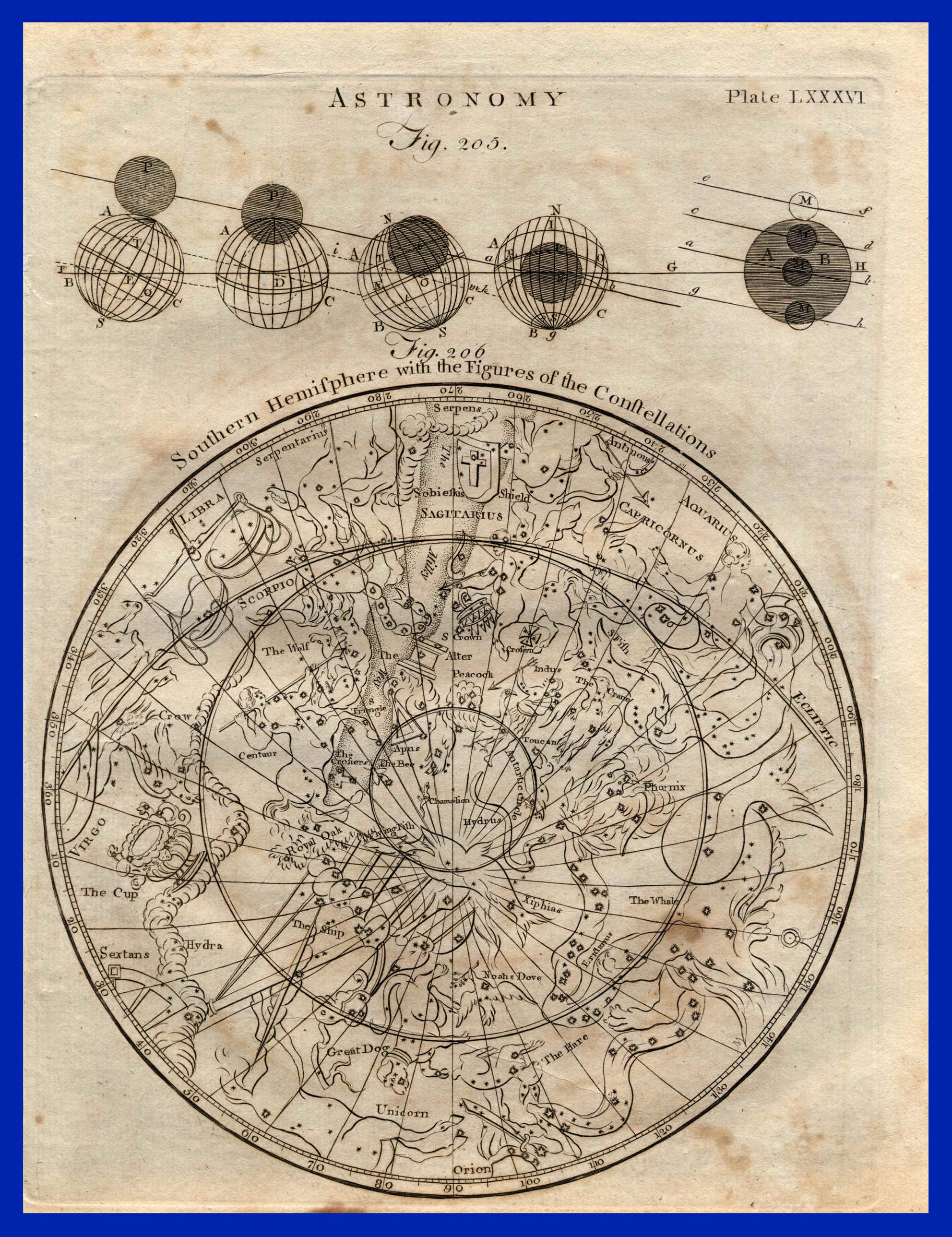

Southern Hemisphere with the Figures of the Constellations, Astronomy, Plate LXXXVI, Encyclopedia Britannica, Edinburgo 1771
La tavola,
20,5 per 27 cm, è tratta dalla Encyclopedia
Britannica di Edinburgo 1768-1771. L’enciclopedia è accompagnata da un
corredo iconografico di qualità le cui tavole in rame furono incise quasi al
completo, dalla prima alla quarta edizione, da Andrew Bell che fu cofondatore
dell’intero progetto insieme a Colin MacFarquhar.
Questa
ed altre tavole dell’Encyclopedia
Britannica furono riprese ed incise nuovamente per le edizioni americane che
si ispiravano all’opera inglese, tra queste la Rees
Encyclopedia pubblicata da Samuel Richard Bradford a Philadelphia con le
incisioni rivisitate da Robert Scot.
Il planisfero meridionale di Bell è realizzato in proiezione polare equatoriale stereografica convessa, si propone per l’utilizzo didattico e divulgativo. Il reticolo di riferimento principale è quello equatoriale e comprende il circolo antartico, il tropico del Capricorno e l’equatore che riporta una scala graduata nella quale l’ascensione retta è declinata grado per grado. Il reticolo eclittico è rappresentato dal relativo polo nella costellazione di Xiphias, dall’arco dell’eclittica meridionale compresa tra le costellazioni dell’Acquario e della Vergine, e da linee di longitudine ogni 10°. Le stelle sono divise in magnitudini ma manca la relativa scala. Tra le costellazioni troviamo, oltre alle tolemaiche, quelle meridionali osservate dai commercianti Keyser e Houtman ed immortalate nell’atlante di Bayer del 1603, le seguenti costellazioni non tolemaiche Antinous e Royal Oak (entrambe attualmente abolite), Sobieskis Shield, Noahs Dove, Sextans, Unicorn, Triangle ( del sud) e addirittura due Croci del Sud, una denominata The Crosiers posta correttamente tra le zampe del Centauro e l’altra, Crosern, curiosamente e per errore posta tra quelle del Sagittario.

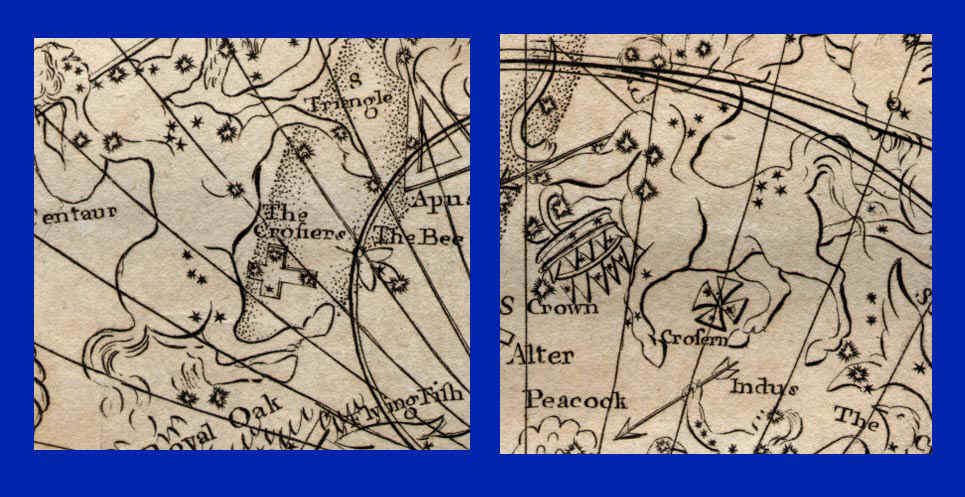

Due Croci del Sud:The Crosiers posta correttamente tra le zampe del Centauro, Crosern per errore posta tra quelle del Sagittario.
La tavola è completata da uno schema (Fig. 205) che riproduce e spiega lo sviluppo di una eclissi totale di Luna.
Southern Hemisphere

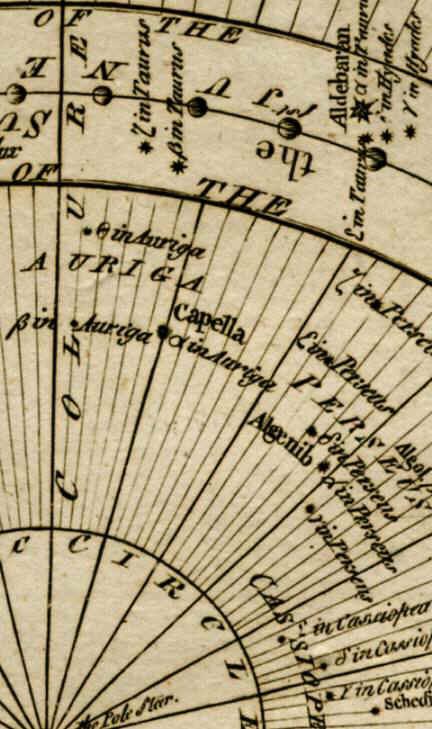

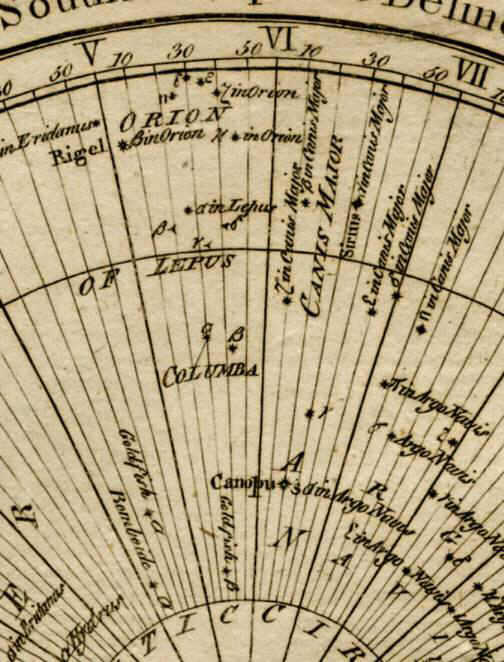

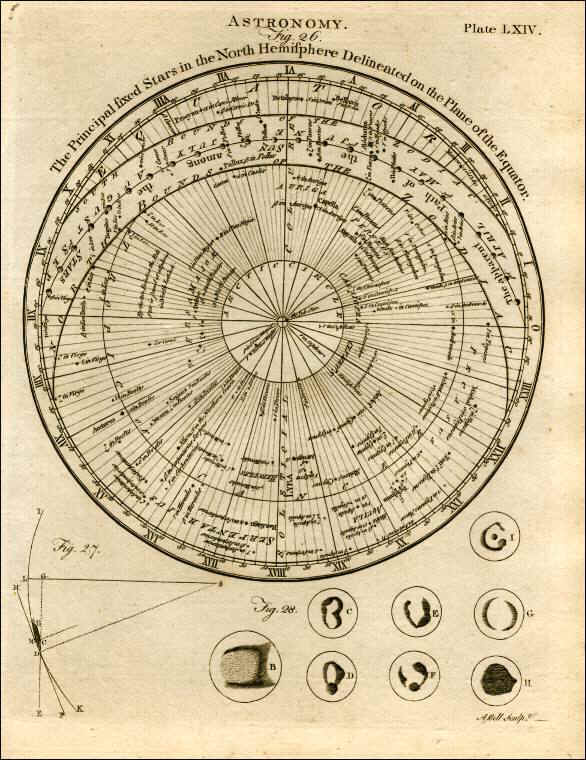

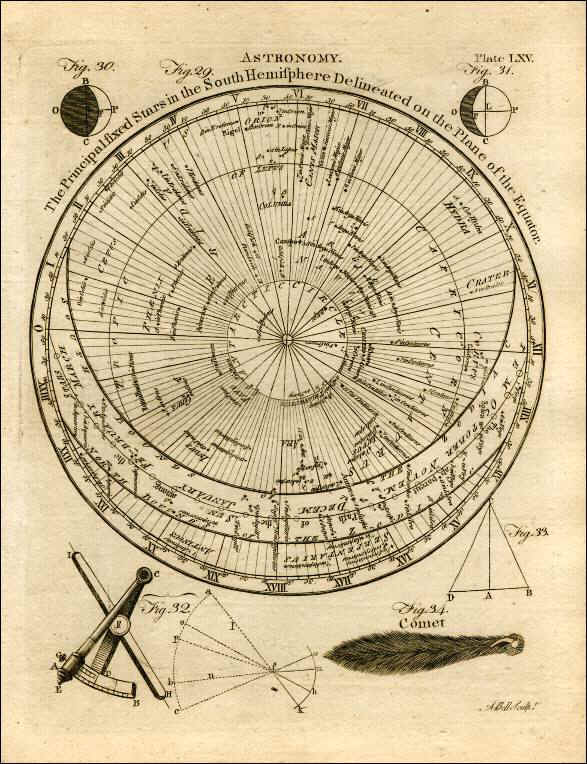

Altre tavole di una edizione successiva
Esamina tutte le incisioni della voce Astronomy
nell'edizione dell'enciclopedia del 1797
