Anonimo



Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado..., Penisola Iberica XVII sec.









Anonimo



Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado…, Penisola Iberica XVII sec.





 segue dalla pagina principale





Il trattato sulle costellazioni che esaminiamo in questa pagina è un ampio manoscritto (quindi esistente in una unica copia) raccolto in un volume appartenente alla Biblioteca Nacional de España di Madrid.



http://bdh.bne.es/bnesearch/detalle/bdh0000238002



Nel volume il manoscritto sulle costellazioni occupa la prima parte che è seguita, con calligrafia  che mi sembra identica, da alcuni trattati scientifici ben articolati che si occupano di astrologia (intesa in senso ampio comprendente l’astronomia), la sfera artificiale, la matematica e l’ aritmetica. I contenuti di questi trattati sembrano non contemplare le novità dei  contributi di Galileo e di Keplero e a quelli di Copernico vi si dedicano solo poche pagine. Riferimento per il nostro autore potrebbe essere stato il De Sphaera di Ioannis de Sacrobosco, trattato di astronomia studiato nelle università per oltre quattro secoli fino alla metà del seicento, utilizzato dallo stesso Galileo per le sue lezioni universitarie e che vide nel 1585 (sulla copertina del libro è indicato per errore il 1581 corretto in 1585 nel regestum) una versione commentata ed emendata da Cristoforo Clavio, astronomo e matematico gesuita del Collegio Romano:

In Sphaeram Ioannis de Sacro Bosco Commentarius



https://archive.org/details/ita-bnc-mag-00000869-001





Sempre a  Clavio e alla sua

Epitome Aritmeticae Praticae, 1585

https://books.google.it/books?id=BiuPpmCvHjYC&printsec=frontcover&hl=it&source=gbs_ge_summary_r&cad=0#v=onepage&q&f=false

 sembra che il nostro autore si ispiri. In particolare nell’ultimo libro dedicato alla matematica: Primeira parte do curso das sciencias mathematicas en a qual se trata da arithmetica [incompleto al final] (181-206v).







Questo di seguito è l’indice del volume manoscritto:



Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado (pag. 1-57).

Tractado primeiro da astrologia speculativa (pag. 59-143).

Livro primeiro da astronomia en a qual se trata da esphera artificial (pag 147-155).

Livro unico e proemial do curso das sciencias mathematicas (pag 158-162v).

Os deis livros da fabrica e uso do globo astronomico (pag 165-178).

Primeira parte do curso das sciencias mathematicas en a qual se trata da arithmetica [incompleto al final] (181-206v).







Tratado das quorenta e outo constellaçoes do

firmamento ou ceo estrellado (pag. 1-57):



Nelle 57 doppie pagine l’autore illustra le quarantotto costellazioni tolemaiche e altre due di diversa derivazione proponendo per ognuna un testo esplicativo che ne riassume il contenuto mitologico, posto nella pagina a sinistra, e, nella pagina di destra, la carta astronomica composta dal disegno della costellazione sul quale sono posizionate con precisione le stelle differenziate in 6 grandezze. Quasi sempre gli astri sono accompagnati da un indice numerico arabo progressivo.

Ursa Major 2a, a sinistra i miti a destra la tavola astronomica





 Le 50 costellazioni sono suddivise in tre gruppi:





 Il primo gruppo Das Constellacoes Septentrionaes composto di 21 tavole numerate da I XXI  alle quali ne vengono aggiunte altre due prive di numero: Antinoo posta subito dopo la XVI Aguia Caballeira de Berenice che segue la XXI Triangulo.

Antinoo e Caballeira de Berenice non sono costellazioni di origine tolemaica. La prima venne ideata dall’Imperatore Adriano nel 132 d. C. e rappresenta il catasterismo del giovane amante dell’imperatore. La seconda è citata già da Eratostene nella sua opera I Catasterismi, risalente al secondo secolo a. C..

Antinoo e Caballeira de Berenice, riferimento a pag. 23





 Il secondo gruppo Segunda parte do tratado das constellacoes è relativo alle 12 costellazioni zodiacali, numerate da I Signo a XII Signo.







 Il terzo gruppo Terceira parte do tratado das constellacoes  propone le rimanenti 15 costellazioni australi numerate da I XV.







Tutte le tavole sono disegnate in visione convessa ed i rispettivi personaggi mitologici vengono proposti di spalle o di fronte in modo che le stelle vi siano collocate rispettando la descrizione tolemaica.

Quasi tutte le stelle, come nel catalogo di Tolomeo, sono numerate progressivamente ma il nostro sconosciuto autore non rispetta con precisione le tavole dell’astronomo alessandrino: in certe costellazioni ne presenta un numero minore, in altre uno maggiore e soltanto in Ursa menor, per due stelle non posizionate sulla figura centrale della costellazione, segue la regola tolemaica di definirle informatae. In alcuni casi all’indice numerico viene aggiunto anche il nome della stella (ad esempio Dubhe in Ursa Maior). In totale sono posizionate 1098 stelle (109 prive di indice numerico) con una differenza algebrica di + 70 stelle rispetto alle 1028 catalogate da Tolomeo.

 L’ordine di presentazione progressivo delle costellazioni è lo stesso utilizzato da Tolomeo ( con l’unica differenza, come abbiamo già visto, dell’aggiunta senza numero di Antinoo e di Caballeira de Berenice).

Nella prima tavola dedicata ad Ursa Menor (chiamata anche Buzina) vi  troviamo disegnata la Notas das grandesas das Extrellas  suddivisa in 6 diversi simboli per le grandezze stellari  completati da altri due simboli riferentisi alle nebulose che permettono ad esempio di riconoscere in Cancer l’ammasso del Presepe. Sempre in Ursa Menor con un piccolo cerchio si indica la posizione del Polo equatoriale che per errore viene però definito Polo da Eclyptica. Questa tavola è l’unica che porta sul margine sinistro un righello graduato di 60° al passo di un grado, righello la cui funzione viene spiegata in uno dei trattati seguenti: a pagina 89 nel capitolo  del Livro 5° da theorica do firmamento , ou Ceo Estraellado.



Ursa Menor  1a





Notas das grandesas das Extrellas e Polo da Eclyptica ( leggi Polo equatoriale)



in Cancer l’ammasso del Presepe (5)



Altri riferimenti ai reticoli di riferimento li troviamo in Antinoo con il disegno di un segmento di  Equinoctial (Equatore celeste) che attraversa la costellazione.

L’eclittica (Zodiaco o Eclyptica) è  presente  in tutte le costellazioni zodiacali (Sagittarius e Capricornus esclusi) e in particolare in LeoLibra e Scorpius dove è accompagnata dalla definizione Sud Norte per indicare gli emisferi che attraversa. La stessa cosa vale anche per le costellazioni del cielo meridionale di BaleaOrionEridanus e Hydra.  La tavola di Virgo riporta sia il segmento di pertinenza dell’eclittica che del cerchio dell’equatore e quindi il loro punto di incontro (Equinoctio Autumnal) posto quasi in corrispondenza della stella N°8 ( Eta Virginis).



Equinoctial  in Antinoo e Zodiaco, Sud e Norte in Libra



Virgo: Zodiaco, Equinoctial  e loro intersezione (Equinoctio Autumnal) posto quasi in corrispondenza della stella N°8 ( Eta Virginis)



In Cassiopeia è disegnata e descritta la Supernova del 1572:



In Perseo si dà risalto alla Cabesa de Medusa eu Algol:



Tra le zampe posteriori del Centaurus quattro stelle unite a croce indicano senza nominarla la Croce del Sud (Cruseiro), asterismo che viene però ampiamente citato nel corrispondente testo descrittivo:







Il testo non ci propone il nome del suo autore e la sua data di produzione. La descrizione che ne abbiamo fatto ci indica però  due possibili date estreme dell’intervallo temporale in cui porlo:

Il limite inferiore è il 1603, anno di pubblicazione dell’Uranometria del Bayer al quale il nostro autore si ispira sicuramente nel disegnare alcune costellazioni.

http://www.atlascoelestis.com/4.htm





Il limite superiore potrebbe essere il 1690 anno di pubblicazione del celeberrimo

Firmamentum Sobiescianum sive Uranographia

http://www.atlascoelestis.com/6.htm



dove Johannes Hevelius propone ben undici nuove costellazione che il nostro autore iberico però non considera affatto. Limite che potremmo portare  al 1679 anno nel quale Halley pubblica i dati osservativi relativi alle posizioni delle stelle dell’emisfero sud calcolati durante la sua spedizione scientifica all'isola di Sant'Elena,

http://www.atlascoelestis.com/Halley%201679%20Pagina%20base.htm

 e nel nostro manoscritto, ad esclusione dell’asterismo della Croce del Sud, non appare alcuna altra nuova costellazione australe.



Un atlante che invece il nostro autore potrebbe aver conosciuto ed essersene servito per ispirazione è Catalogus veteres affixarum Longitudines, ac Latitudines conferens cum novis. Imaginum Caelestium Prospectiva duplex..., Romae, Apud Bartholomaeum Zanettum, MDCXII del gesuita Christoph Grienberger: Eguale suddivisione in tre parti, stesso numero di costellazioni proposto ( compreso Antinoo e Chioma di Berenice anche qui non numerate), ampliamento del catalogo tolemaico a 1225 stelle accompagnate da indice numerico progressivo che ricomincia da capo ad ogni nuova costellazione:

http://www.atlascoelestis.com/Gri%20Pagina%20base.htm



Una conferma più precisa della data di produzione del manoscritto possiamo averla esaminando la tavola della Vergine  dove il  nostro autore ci dà l’opportunità di confrontare la posizione di Eta Virginis ( la numero 8 nella tavola) con la posizione dell’equinozio autunnale, permettendoci così di utilizzare il fenomeno della precessione degli equinozi per cercare di determinare l’anno per il quale la stella Eta Virginis è posizionata nel reticolo celeste,



Eta Virginis nel 1603 (Ricostruzione con Programma Perseus)

http://www.atlascoelestis.com/introd.precessione.htm



Eta Virginis è nella tavola del nostro autore anonimo quasi perpendicolare all’eclittica proprio nel punto in cui questa si interseca con l’equatore celeste e questa posizione è da ritenersi quasi esattamente al centro tra quella riscontrabile nella tavola della Vergine di Grienberger (1612) e in quella relativa in Hevelius (1671, anno rilevato per il posizionamento delle stelle nella edizione del 1690), centralità che ci indica quindi l’anno 1642-45 come data plausibile per la produzione del nostro manoscritto.



Eta Virginis (stella 6) nel 1612 in Grienberger





Eta Virginis (stella 8) nel nostro autore per il 1642-45





Eta Virginis nel 1671 in Hevelius



In quanto all’autore non possiamo che cercare di proporre la regione dove può essere nato e vissuto che potrebbe essere quella dove si parlava la lingua che utilizza nei suoi testi  che non è il castigliano del seicento ma quasi sicuramente il gallego, lingua romanza derivata dal latino, parlata nel seicento sia in Galizia che nel Portogallo del nord (Contributo di Giuliana Ludovica Stoppa).















Segunda parte do tratado das constellacoes

En que se trata dos 12 signos do Zodiaco

con o numero e grandesas das

Estrellas

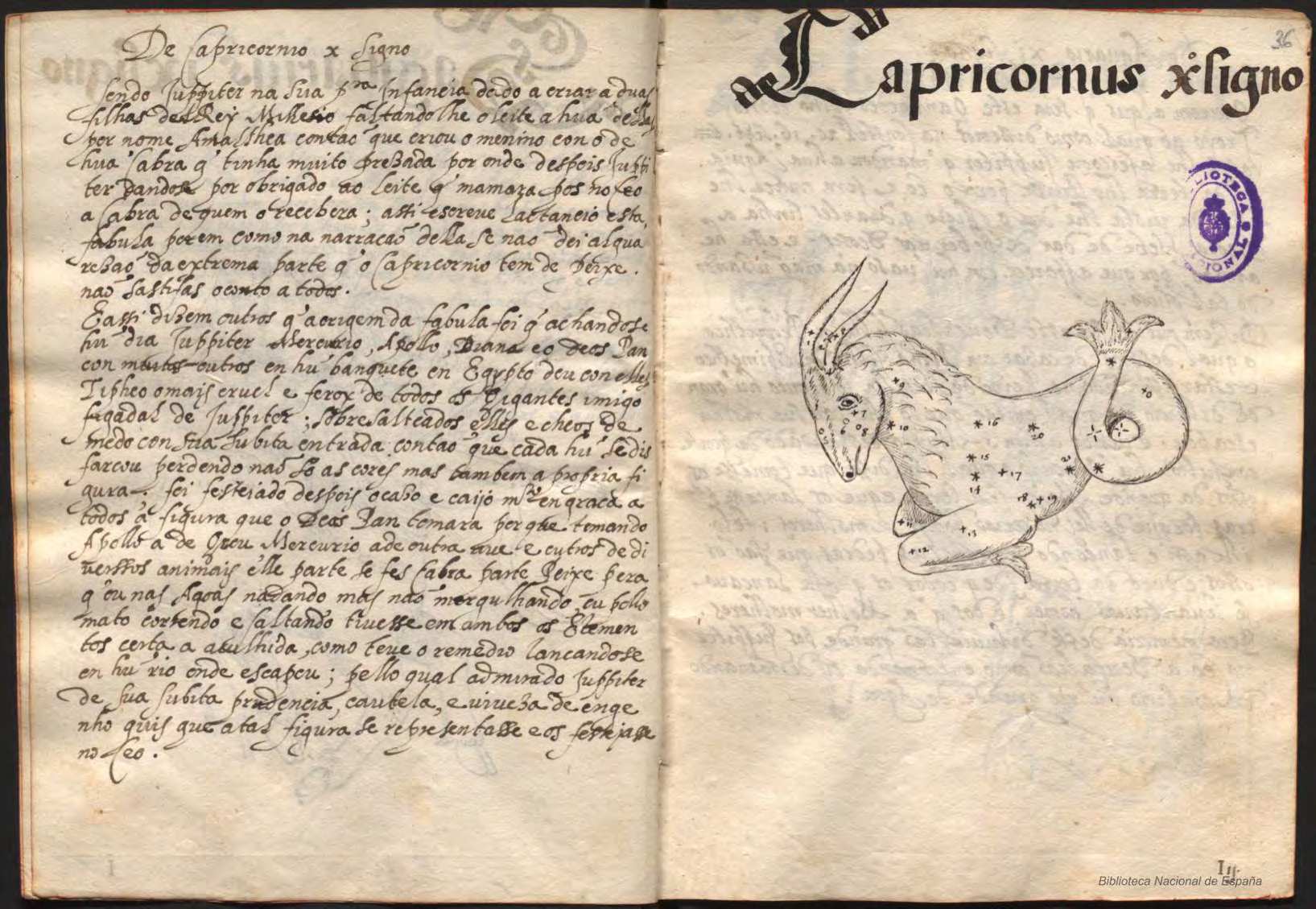

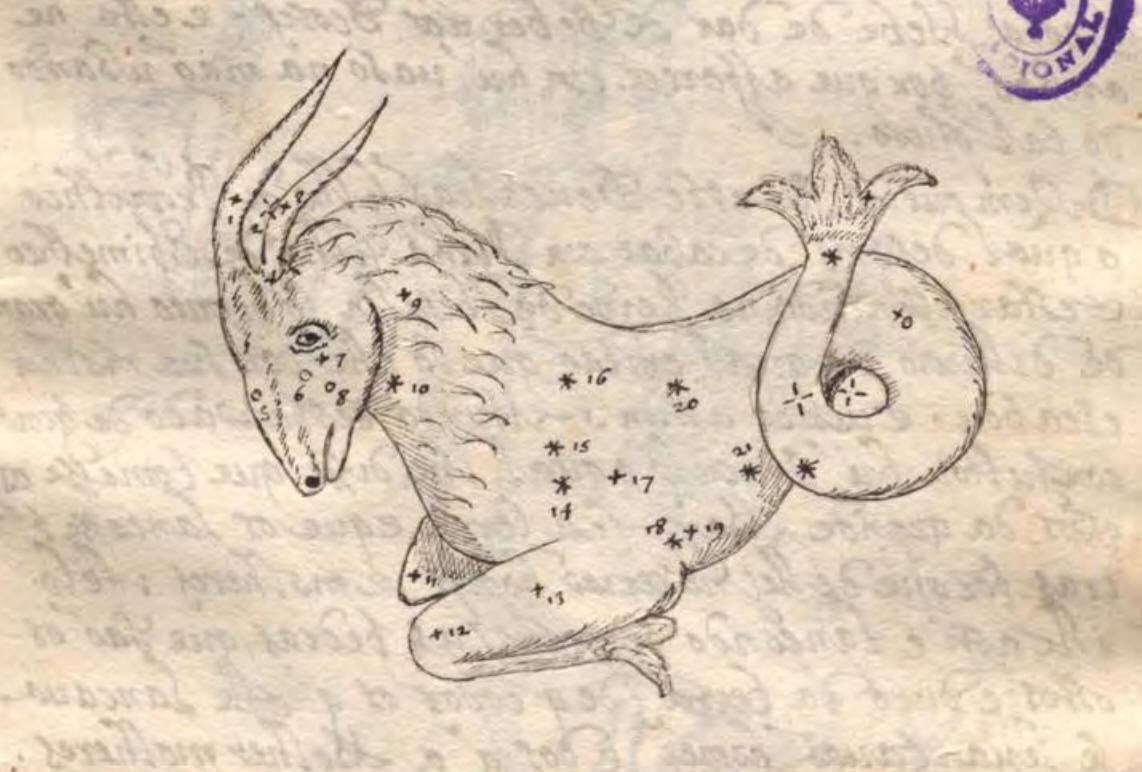

Capricornus X° Signo









La costellazione in

Tolomeo

http://www.atlascoelestis.com/tolomeo%20catalogo.htm



Baily|                       Ptolemy                                |                 BS                            |        Name       |
 No  |No  Description                             Long    Lat     m | V     R.A. 1900.0 Dec.    PMRA " PMDec   No   |                   |
CAPRICORNUS.
 601  1. Borealis de tribus quae sunt in
         sequenti cornu......................... 277 20  +07 20   3  3.47 20 12 18.4 -12 50 09 +0.047 -0.010  7747+54  5/6 alpha     Cap
 602  2. Media ipsarum.......................... 277 40  +06 40   6  4.76 20 15 07.0 -13 04 26 +0.016 -0.018  7773       8 nu        Cap
 603  3. Australis de tribus.................... 277 20  +05 00   3  3.08 20 15 23.6 -15 05 50 +0.039 +0.003  7776       9 beta      Cap
 604  4. Quae in extremitate antecedentis cornu
         est....................................*276 00  +08 00   6  5.38 20 06 38.5 -12 47 45 +0.193 -0.193  7712/5   1/2 xi 1/2    Cap
 605  5. Australis de tribus quae sunt in rictu. 279 00  +00 45   6  5.54 20 24 09.3 -18 54 56 +0.021 -0.085  7829/30   12 o         Cap
 606  6. Praecedens reliquarum duarum........... 278 40  +01 45   6  5.25 20 21 35.8 -18 32 23 +0.013 -0.010  7814      10 pi        Cap
 607  7. Sequens ipsarum........................ 278 50  +01 30   6  4.78 20 23 09.4 -18 08 39 -0.016 -0.020  7822      11 rho       Cap
 608  8. Praecedens de tribus quae sunt sub
         oculo dextro........................... 276 10  +00 40   5  5.28 20 13 37.4 -19 25 50 +0.006 -0.006  7761       7 sigma     Cap
 609  9. Borealior duarum quae sunt in collo.... 281 40  +03 50   6  5.22 20 33 40.9 -15 18 20 +0.004 -0.021  7889+29 13/4 tau 1/2   Cap
 610 10. Australior earum....................... 281 50 *+00 50   5  5.10 20 34 21.5 -18 29 27 -0.021 -0.018  7900      15 upsilon   Cap
 611 11. Quae sub genu dextro................... 280 50  -06 30   4  4.14 20 40 10.5 -25 37 49 -0.049 -0.156  7936      16 psi       Cap
 612 12. Quae est in genu sinistro atque flexo.. 281 40  -08 40   4  4.11 20 45 51.3 -27 17 36 -0.005 +0.000  7980      18 omega     Cap
 613 13. Quae in humero sinistro................ 286 40  -07 40   4  4.50 21 01 16.8 -25 24 20 -0.023 -0.041  8080      24 A         Cap
 614 14. Praecedens duarum contiguarum quae
         sunt sub ventre........................ 290 10  -06 50   4  3.74 21 20 57.5 -22 50 40 +0.001 +0.027  8204      34 zeta      Cap
 615 15. Sequens ipsarum........................ 290 20  -06 00   5  4.51 21 23 01.3 -22 14 34 +0.138 -0.004  8213      36 b         Cap
 616 16. Sequens de tribus quae sunt in medio
         corpore................................ 288 40  -04 15   5  5.24 21 09 56.4 -21 04 00 +0.013 +0.004  8127      28 phi       Cap
 617 17. Australior reliquarum  duarum
         antecedentium.......................... 286 40  -04 00   5  6.02 21 02 50.0 -21 35 44 +0.018 -0.056  8087      25 chi       Cap
 618 18. Borealior ipsarum...................... 286 40  -02 50   5  4.84 20 58 42.9 -20 15 01 -0.035 -0.035  8060      22 eta       Cap
 619 19. Antecedens duarum, quae sunt in
         scapula................................ 286 40  -00 00   4  4.07 21 00 19.6 -17 37 49 +0.083 -0.056  8075      23 theta     Cap
 620 20. Sequens ipsarum........................ 291 00  -00 50   4  4.28 21 16 40.7 -17 15 38 +0.032 +0.006  8167      32 iota      Cap
 621 21. Antecedens duarum, quae sunt in spina
         australi............................... 293 20  -04 45   4  4.68 21 31 28.9 -19 54 51 +0.010 +0.006  8260      39 epsilon   Cap
 622 22. Sequens ipsarum........................ 295 00  -04 30   4  4.73 21 37 04.5 -19 19 20 +0.146 -0.004  8288      43 kappa     Cap
 623 23. Antecedens duarum, quae sunt apud
         caudam................................. 294 50  -02 10   3  3.68 21 34 33.1 -17 06 51 +0.188 -0.022  8278      40 gamma     Cap
 624 24. Sequens ipsarum........................ 296 20  -02 00   3  2.87 21 41 31.3 -16 34 52 +0.262 -0.295  8322      49 delta     Cap
 625 25. Antecedens de quatuor, quae sunt in
         horeali caudae parte................... 296 50  +00 20   4  5.18 21 36 06.6 -14 29 37 -0.122 -0.304  8283      42 d         Cap
 626 26. Australis reliquarum trium............. 298 40  -00 00   5  5.08 21 47 50.7 -14 01 21 +0.309 +0.014  8351      51 mu        Cap
 627 27. Media ipsarum.......................... 297 40  -02 50   5  5.58 21 41 09.1 -11 49 38 +0.028 -0.007  8319      48 lambda    Cap
 628 28. Borealis ipsarum....................... 298 40  +04 20   5  5.09 21 39 40.3 -09 32 30 +0.018 -0.002  8311      46 c 1       Cap








La costellazione in

Uranometria di Bayer (1603)

http://www.atlascoelestis.com/baj%2033.htm

http://www.atlascoelestis.com/4.htm

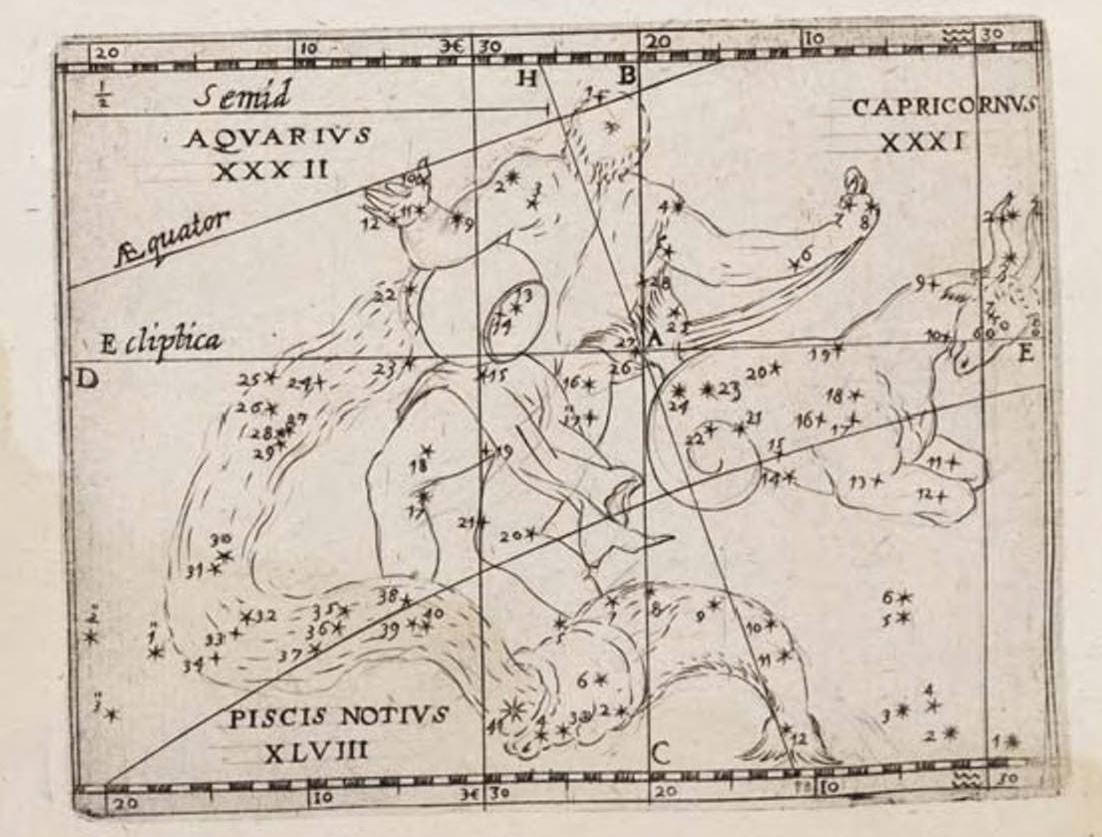

La costellazione in

Catalogus veteres affixarum Longitudines, ac Latitudines conferens cum novis.

Imaginum Caelestium Prospectiva duplex di Grienberger (1612)

http://www.atlascoelestis.com/gri%20tav%2031,%2032,%2048.htm

http://www.atlascoelestis.com/Gri%20Pagina%20base.htm











La costellazione in

Firmamentum Sobiescianum sive Uranographia di Hevelius (1690)

http://www.atlascoelestis.com/hev%2038.htm

http://www.atlascoelestis.com/6.htm













www.atlascoelestis.com

di  FELICE STOPPA

OTTOBRE 2018
