Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado..., Penisola Iberica XVII sec.

Anonimo

Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado…, Penisola Iberica XVII sec.

Il trattato sulle costellazioni che esaminiamo in questa pagina è un ampio manoscritto (quindi esistente in una unica copia) raccolto in un volume appartenente alla Biblioteca Nacional de España di Madrid.

http://bdh.bne.es/bnesearch/detalle/bdh0000238002

Nel volume il manoscritto sulle costellazioni occupa la prima parte che è seguita, con calligrafia che mi sembra identica, da alcuni trattati scientifici ben articolati che si occupano di astrologia (intesa in senso ampio comprendente l’astronomia), la sfera artificiale, la matematica e l’ aritmetica. I contenuti di questi trattati sembrano non contemplare le novità dei contributi di Galileo e di Keplero e a quelli di Copernico vi si dedicano solo poche pagine. Riferimento per il nostro autore potrebbe essere stato il De Sphaera di Ioannis de Sacrobosco, trattato di astronomia studiato nelle università per oltre quattro secoli fino alla metà del seicento, utilizzato dallo stesso Galileo per le sue lezioni universitarie e che vide nel 1585 (sulla copertina del libro è indicato per errore il 1581 corretto in 1585 nel regestum) una versione commentata ed emendata da Cristoforo Clavio, astronomo e matematico gesuita del Collegio Romano:

In Sphaeram Ioannis de Sacro Bosco Commentarius

https://archive.org/details/ita-bnc-mag-00000869-001

Sempre a Clavio e alla sua

Epitome Aritmeticae Praticae, 1585

https://books.google.it/books?id=BiuPpmCvHjYC&printsec=frontcover&hl=it&source=gbs_ge_summary_r&cad=0#v=onepage&q&f=false

sembra che il nostro autore si ispiri. In particolare nell’ultimo libro dedicato alla matematica: Primeira parte do curso das sciencias mathematicas en a qual se trata da arithmetica [incompleto al final] (181-206v).

Questo di seguito è l’indice del volume manoscritto:

Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado (pag. 1-57).

Tractado primeiro da astrologia speculativa (pag. 59-143).

Livro primeiro da astronomia en a qual se trata da esphera artificial (pag 147-155).

Livro unico e proemial do curso das sciencias mathematicas (pag 158-162v).

Os deis livros da fabrica e uso do globo astronomico (pag 165-178).

Primeira parte do curso das sciencias mathematicas en a qual se trata da arithmetica [incompleto al final] (181-206v).

Tratado das quorenta e outo constellaçoes do

firmamento ou ceo estrellado (pag. 1-57):

Nelle 57 doppie pagine l’autore illustra le quarantotto costellazioni tolemaiche e altre due di diversa derivazione proponendo per ognuna un testo esplicativo che ne riassume il contenuto mitologico, posto nella pagina a sinistra, e, nella pagina di destra, la carta astronomica composta dal disegno della costellazione sul quale sono posizionate con precisione le stelle differenziate in 6 grandezze. Quasi sempre gli astri sono accompagnati da un indice numerico arabo progressivo.

Ursa Major 2a, a sinistra i miti a destra la tavola astronomica

Le 50 costellazioni sono suddivise in tre gruppi:

Il primo gruppo Das Constellacoes Septentrionaes composto di 21 tavole numerate da I a XXI alle quali ne vengono aggiunte altre due prive di numero: Antinoo posta subito dopo la XVI Aguia e Caballeira de Berenice che segue la XXI Triangulo.

Antinoo e Caballeira de Berenice non sono costellazioni di origine tolemaica. La prima venne ideata dall’Imperatore Adriano nel 132 d. C. e rappresenta il catasterismo del giovane amante dell’imperatore. La seconda è citata già da Eratostene nella sua opera I Catasterismi, risalente al secondo secolo a. C..

Antinoo e Caballeira de Berenice, riferimento a pag. 23

Il secondo gruppo Segunda parte do tratado das constellacoes è relativo alle 12 costellazioni zodiacali, numerate da I Signo a XII Signo.

Il terzo gruppo Terceira parte do tratado das constellacoes propone le rimanenti 15 costellazioni australi numerate da I a XV.

Tutte le tavole sono disegnate in visione convessa ed i rispettivi personaggi mitologici vengono proposti di spalle o di fronte in modo che le stelle vi siano collocate rispettando la descrizione tolemaica.

Quasi tutte le stelle, come nel catalogo di Tolomeo, sono numerate progressivamente ma il nostro sconosciuto autore non rispetta con precisione le tavole dell’astronomo alessandrino: in certe costellazioni ne presenta un numero minore, in altre uno maggiore e soltanto in Ursa menor, per due stelle non posizionate sulla figura centrale della costellazione, segue la regola tolemaica di definirle informatae. In alcuni casi all’indice numerico viene aggiunto anche il nome della stella (ad esempio Dubhe in Ursa Maior). In totale sono posizionate 1098 stelle (109 prive di indice numerico) con una differenza algebrica di + 70 stelle rispetto alle 1028 catalogate da Tolomeo.

L’ordine di presentazione progressivo delle costellazioni è lo stesso utilizzato da Tolomeo ( con l’unica differenza, come abbiamo già visto, dell’aggiunta senza numero di Antinoo e di Caballeira de Berenice).

Nella prima tavola dedicata ad Ursa Menor (chiamata anche Buzina) vi troviamo disegnata la Notas das grandesas das Extrellas suddivisa in 6 diversi simboli per le grandezze stellari completati da altri due simboli riferentisi alle nebulose che permettono ad esempio di riconoscere in Cancer l’ammasso del Presepe. Sempre in Ursa Menor con un piccolo cerchio si indica la posizione del Polo equatoriale che per errore viene però definito Polo da Eclyptica. Questa tavola è l’unica che porta sul margine sinistro un righello graduato di 60° al passo di un grado, righello la cui funzione viene spiegata in uno dei trattati seguenti: a pagina 89 nel capitolo 6° del Livro 5° da theorica do firmamento , ou Ceo Estraellado.

Ursa Menor 1a

Notas das grandesas das Extrellas e Polo da Eclyptica ( leggi Polo equatoriale)

in Cancer l’ammasso del Presepe (5)

Altri riferimenti ai reticoli di riferimento li troviamo in Antinoo con il disegno di un segmento di Equinoctial (Equatore celeste) che attraversa la costellazione.

L’eclittica (Zodiaco o Eclyptica) è presente in tutte le costellazioni zodiacali (Sagittarius e Capricornus esclusi) e in particolare in Leo, Libra e Scorpius dove è accompagnata dalla definizione Sud e Norte per indicare gli emisferi che attraversa. La stessa cosa vale anche per le costellazioni del cielo meridionale di Balea, Orion, Eridanus e Hydra. La tavola di Virgo riporta sia il segmento di pertinenza dell’eclittica che del cerchio dell’equatore e quindi il loro punto di incontro (Equinoctio Autumnal) posto quasi in corrispondenza della stella N°8 ( Eta Virginis).

Equinoctial in Antinoo e Zodiaco, Sud e Norte in Libra

Virgo: Zodiaco, Equinoctial e loro intersezione (Equinoctio Autumnal) posto quasi in corrispondenza della stella N°8 ( Eta Virginis)

In Cassiopeia è disegnata e descritta la Supernova del 1572:

In Perseo si dà risalto alla Cabesa de Medusa eu Algol:

Tra le zampe posteriori del Centaurus quattro stelle unite a croce indicano senza nominarla la Croce del Sud (Cruseiro), asterismo che viene però ampiamente citato nel corrispondente testo descrittivo:

Il testo non ci propone il nome del suo autore e la sua data di produzione. La descrizione che ne abbiamo fatto ci indica però due possibili date estreme dell’intervallo temporale in cui porlo:

Il limite inferiore è il 1603, anno di pubblicazione dell’Uranometria del Bayer al quale il nostro autore si ispira sicuramente nel disegnare alcune costellazioni.

http://www.atlascoelestis.com/4.htm

Il limite superiore potrebbe essere il 1690 anno di pubblicazione del celeberrimo

Firmamentum Sobiescianum sive Uranographia

http://www.atlascoelestis.com/6.htm

dove Johannes Hevelius propone ben undici nuove costellazione che il nostro autore iberico però non considera affatto. Limite che potremmo portare al 1679 anno nel quale Halley pubblica i dati osservativi relativi alle posizioni delle stelle dell’emisfero sud calcolati durante la sua spedizione scientifica all'isola di Sant'Elena,

http://www.atlascoelestis.com/Halley%201679%20Pagina%20base.htm

e nel nostro manoscritto, ad esclusione dell’asterismo della Croce del Sud, non appare alcuna altra nuova costellazione australe.

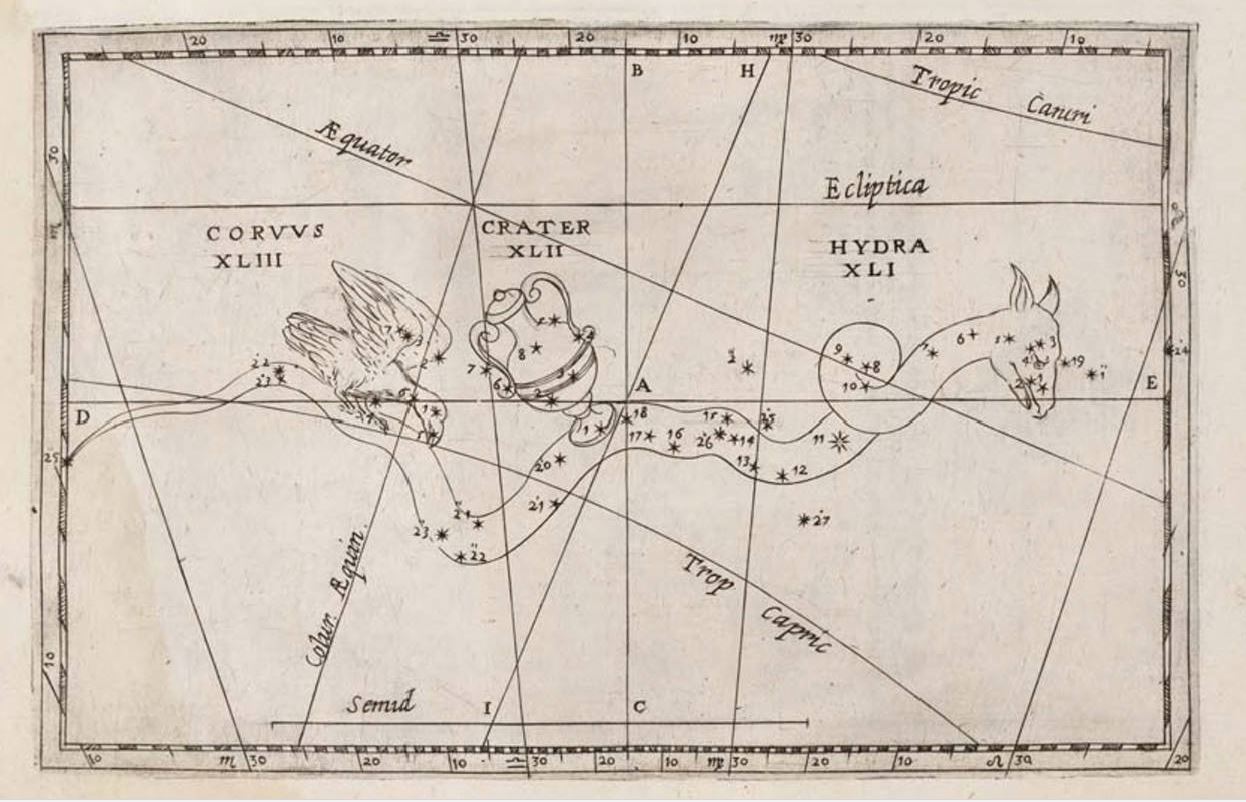

Un atlante che invece il nostro autore potrebbe aver conosciuto ed essersene servito per ispirazione è Catalogus veteres affixarum Longitudines, ac Latitudines conferens cum novis. Imaginum Caelestium Prospectiva duplex..., Romae, Apud Bartholomaeum Zanettum, MDCXII del gesuita Christoph Grienberger: Eguale suddivisione in tre parti, stesso numero di costellazioni proposto ( compreso Antinoo e Chioma di Berenice anche qui non numerate), ampliamento del catalogo tolemaico a 1225 stelle accompagnate da indice numerico progressivo che ricomincia da capo ad ogni nuova costellazione:

http://www.atlascoelestis.com/Gri%20Pagina%20base.htm

Una conferma più precisa della data di produzione del manoscritto possiamo averla esaminando la tavola della Vergine dove il nostro autore ci dà l’opportunità di confrontare la posizione di Eta Virginis ( la numero 8 nella tavola) con la posizione dell’equinozio autunnale, permettendoci così di utilizzare il fenomeno della precessione degli equinozi per cercare di determinare l’anno per il quale la stella Eta Virginis è posizionata nel reticolo celeste,

Eta Virginis nel 1603 (Ricostruzione con Programma Perseus)

http://www.atlascoelestis.com/introd.precessione.htm

Eta Virginis è nella tavola del nostro autore anonimo quasi perpendicolare all’eclittica proprio nel punto in cui questa si interseca con l’equatore celeste e questa posizione è da ritenersi quasi esattamente al centro tra quella riscontrabile nella tavola della Vergine di Grienberger (1612) e in quella relativa in Hevelius (1671, anno rilevato per il posizionamento delle stelle nella edizione del 1690), centralità che ci indica quindi l’anno 1642-45 come data plausibile per la produzione del nostro manoscritto.

Eta Virginis (stella 6) nel 1612 in Grienberger

Eta Virginis (stella 8) nel nostro autore per il 1642-45

Eta Virginis nel 1671 in Hevelius

In quanto all’autore non possiamo che cercare di proporre la regione dove può essere nato e vissuto che potrebbe essere quella dove si parlava la lingua che utilizza nei suoi testi che non è il castigliano del seicento ma quasi sicuramente il gallego, lingua romanza derivata dal latino, parlata nel seicento sia in Galizia che nel Portogallo del nord (Contributo di Giuliana Ludovica Stoppa).

Terceira parte do tratado das constellacoes

En que se trata das costellacoes

Austraes con o numero e grandesas das

Estrellas

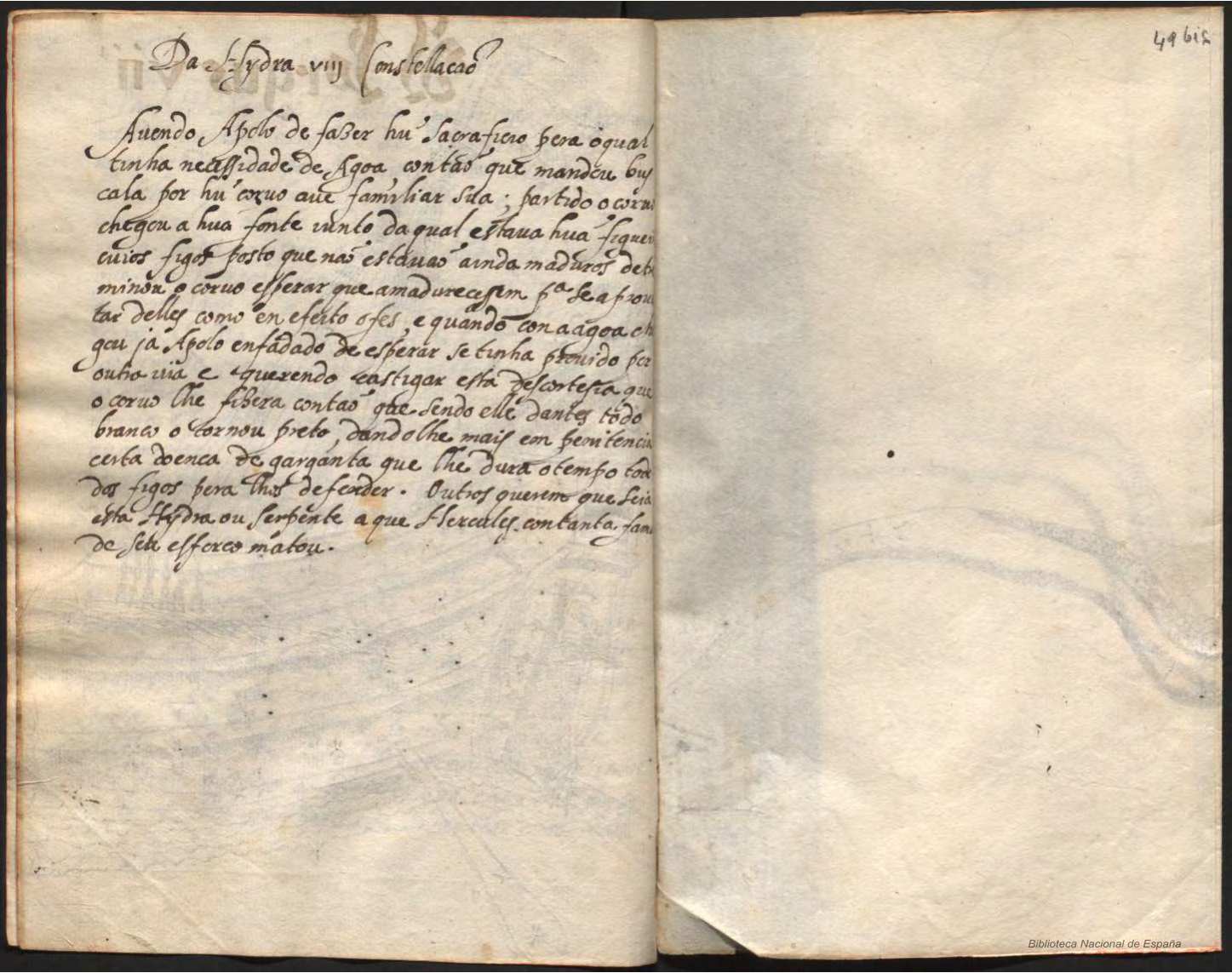

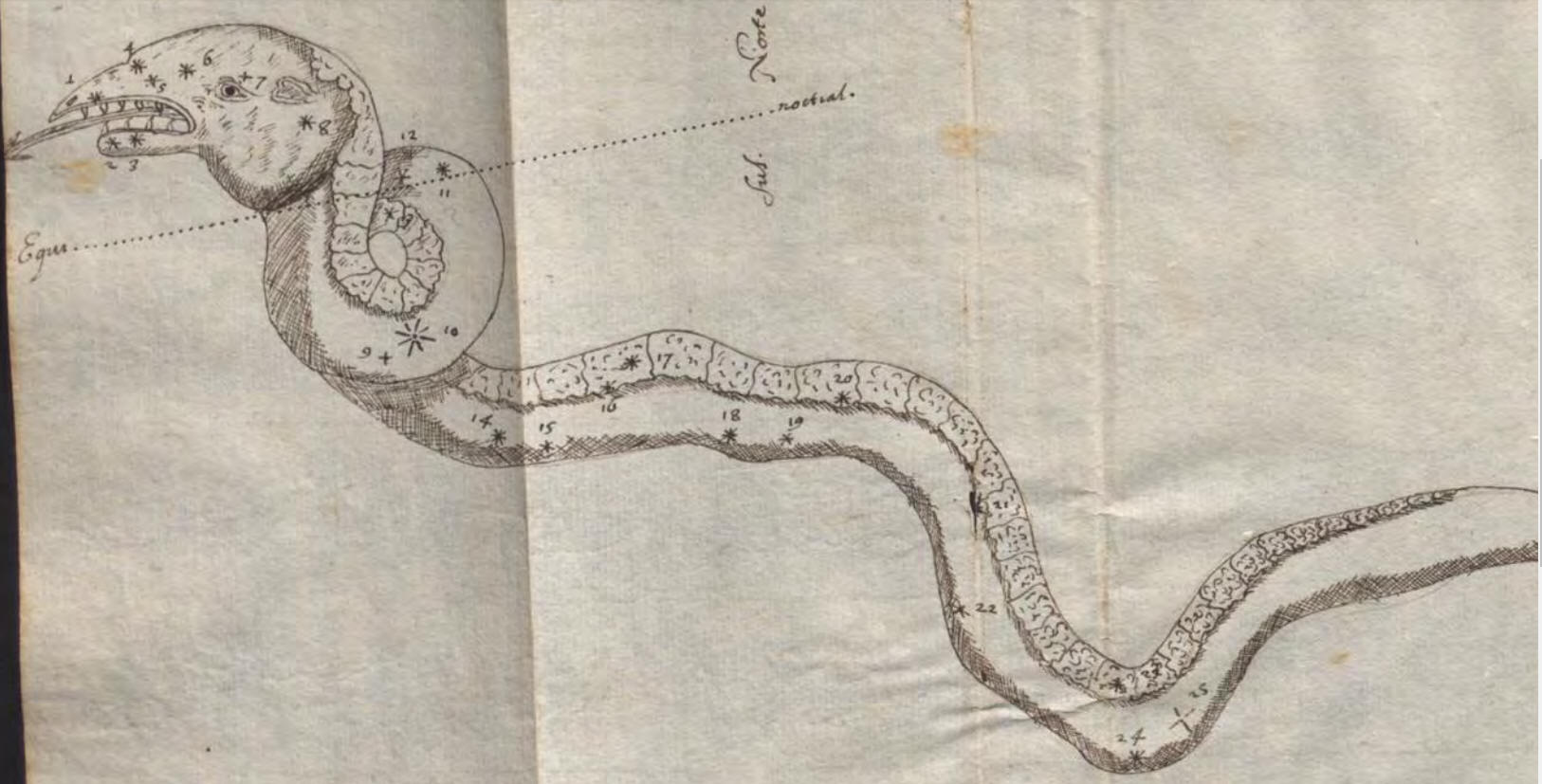

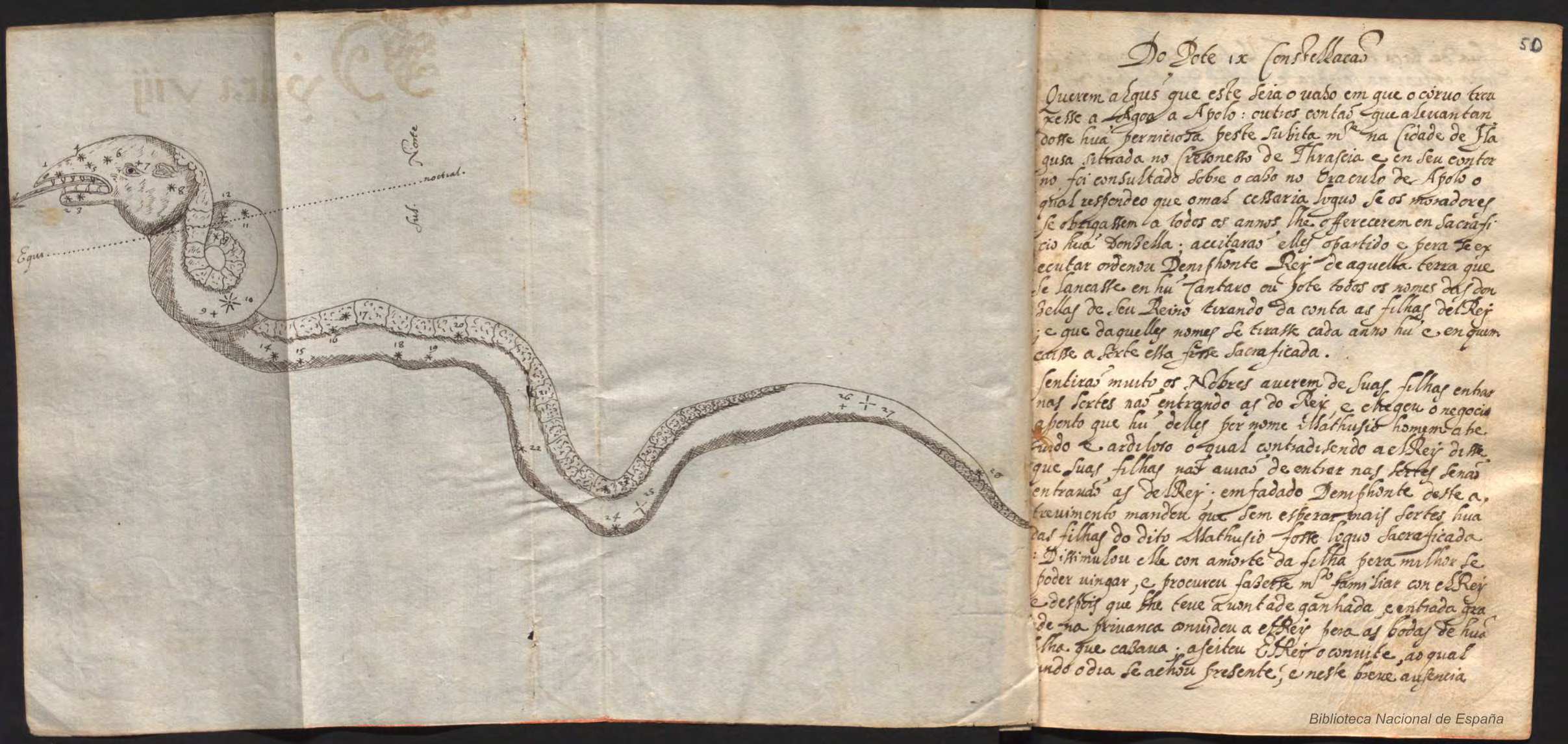

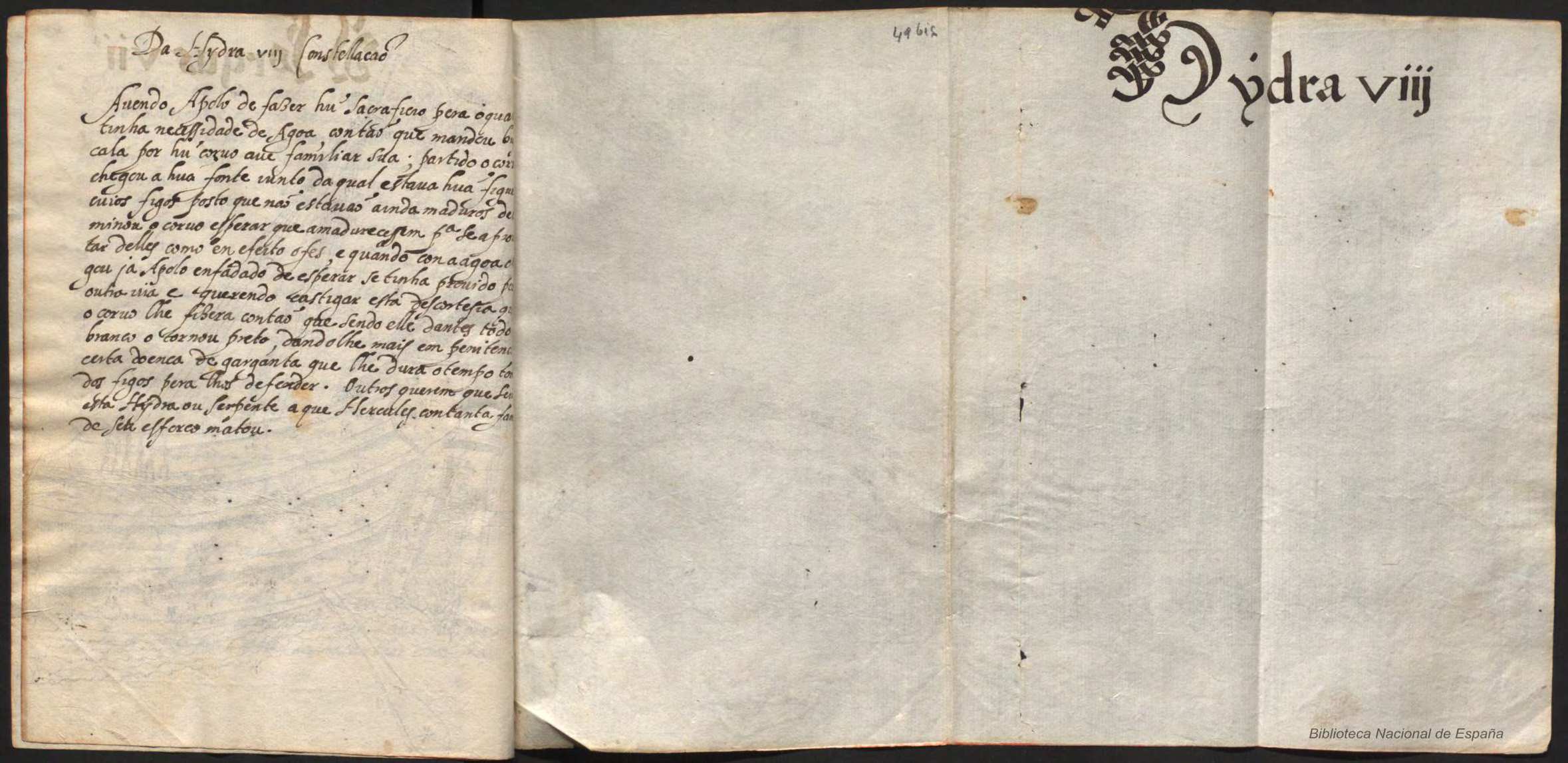

Hydra VIII

La costellazione in

Tolomeo

http://www.atlascoelestis.com/tolomeo%20catalogo.htm

Baily|                       Ptolemy                                |                 BS                            |        Name       |
 No  |No  Description                             Long    Lat     m | V     R.A. 1900.0 Dec.    PMRA " PMDec   No   |                   |

HYDRA.
 894  1. Australis duarum praecedentum quae sunt
         in capite et est in naribus............ 104 00  -15 00   4  4.44 08 33 31.8 +03 41 33 -0.019 -0.021  3418       5 sigma     Hya
 895  2. Borealis ipsarum et est supra oculum... 103 20 *-13 10   4  4.16 08 32 21.7 +06 03 09 -0.067 -0.012  3410       4 delta     Hya
 896  3. Borealis de duabus sequentibus et est
         quasi in cranio........................ 105 20  -11 30   4  3.38 08 41 28.8 +06 47 09 -0.191 -0.055  3482      11 epsilon   Hya
 897  4. Australior ipsarum et est in oris hiatu 105 30 *-14 45   4  4.30 08 37 59.8 +03 45 28 -0.019 -0.005  3454       7 eta       Hya
 898  5. Quae omnes istas sequitur et est quasi
         in mento............................... 107 50 *-12 00   4  3.11 08 50 06.4 +06 19 34 -0.101 +0.010  3547      16 zeta      Hya
 899  6. Praecedens duarum quae sunt in radice
         colli.................................. 110 20  -11 50   5  4.97 09 00 42.5 +05 29 31 -0.018 -0.010  3613      18 omega     Hya
 900  7. Sequens ipsarum........................ 113 20  -13 40   4  3.88 09 09 09.7 +02 44 11 +0.129 -0.313  3665      22 theta     Hya
 901  8. Media de tribus quae deinceps in flexu
         colli sunt............................. 118 50  -15 20   4  4.57 09 26 53.0 -00 44 37 -0.015 -0.015  3787      32 tau 2     Hya
 902  9. Sequens de tribus...................... 120 40  -14 50   4  3.91 09 34 44.9 -00 41 20 +0.046 -0.069  3845      35 iota      Hya
 903 10. Australissima ipsarum.................. 118 30  -17 10   4  4.60 09 24 04.3 -02 19 55 +0.126 -0.018  3759      31 tau 1     Hya
 904 11. Borealis et obscura de duabus contiguis
         quae sunt ab austro.................... 119 10  -19 45   6  5.38 09 22 49.5 -05 38 03 -0.228 -0.079  3750                   Hya
 905 12. Splendida de duabus contiguis.......... 120 00 *-23 00   2  1.98 09 22 40.4 -08 13 30 -0.018 +0.028  3748      30 alpha     Hya
 906 13. Praecedens de tribus sequentibus post
         flexum................................. 126 00  -26 30   4  5.06 09 35 30.7 -13 52 43 -0.032 -0.024  3849      38 kappa     Hya
 907 14. Media ipsarum.......................... 128 40  -26 00   4  4.12 09 46 40.0 -14 22 39 +0.016 -0.031  3903      39 upsilon 1 Hya
 908 15. Sequens de tribus...................... 131 10 *-23 15   4  4.60 10 00 15.2 -12 34 47 -0.042 +0.010  3970      40 upsilon 2 Hya
 909 16. Praecedens de tribus quae deinceps
         quasi ad rectam lineam sunt............ 138 00  -24 40   3  3.81 10 21 15.2 -16 19 33 -0.132 -0.083  4094      42 mu        Hya
 910 17. Media ipsarum.......................... 140 00  -23 00   4  4.91 10 33 42.5 -16 21 26 -0.105 +0.021  4171         phi 3     Hya=2 Crt
 911 18. Sequens de tribus...................... 143 00  -22 10   3  3.11 10.44 41.4 -15 40 13 +0.089 +0.196  4232         nu        Hya=4 Crt
 912 19. Borealis de duabus quae sunt post basim
         Craterae............................... 151 30  -25 45  4-3 4.48 11 06 44.3 -22 16 47 +0.000 -0.102  4343      11 beta      Crt
 913 20. Australior ipsarum..................... 152 20  -30 10   4  4.94 11 00 30.7 -26 45 14 -0.190 -0.005  4314         chi 1     Hya=9 Crt
 914 21. Praecedens de tribus post istas quae
         sunt quasi in triangulo................ 162 10  -31 20   4  3.54 11 28 04.9 -31 18 15 -0.207 -0.042  4450         xi        Hya=19 Crt
 915 22. Media et australior ipsarum............ 164 30  -33 10   4  4.70 11 35 14.7 -34 11 25 -0.045 -0.003  4494         o         Hya=25 Crt
 916 23. Sequens de tribus...................... 166 10  -31 20   3  4.28 11 47 51.3 -33 21 06 -0.052 +0.001  4552         beta      Hya=28 Crt
 917 24. Quae post corvum est prope caudam...... 180 00  -13 40  4-3 3.00 13 13 29.0 -22 38 38 +0.065 -0.049  5020      46 gamma     Hya
 918 25. Quae in extremitate caudae............. 193 30  -17 40  4-3 3.27 14 00 40.5 -26 12 02 +0.043 -0.144  5287      49 pi        Hya
INFORMATAE.
 919  1. Quae a meridie capitis................. 102 30  -23 15   3  3.90 08 20 39.8 -03 34 48 -0.070 -0.027  3314      30           Mon
 920  2. Sequens eas quae in collo sunt non
         multum ab illis distans................ 131 00 *-10 10   3  4.49 10 02 49.1 +00 07 01 -0.018 -0.014  3981   15+24 alpha     Sex

La costellazione in

Uranometria di Bayer (1603)
