Anonimo



Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado..., Penisola Iberica XVII sec.









Anonimo



Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado…, Penisola Iberica XVII sec.





 segue dalla pagina principale





Il trattato sulle costellazioni che esaminiamo in questa pagina è un ampio manoscritto (quindi esistente in una unica copia) raccolto in un volume appartenente alla Biblioteca Nacional de España di Madrid.



http://bdh.bne.es/bnesearch/detalle/bdh0000238002



Nel volume il manoscritto sulle costellazioni occupa la prima parte che è seguita, con calligrafia  che mi sembra identica, da alcuni trattati scientifici ben articolati che si occupano di astrologia (intesa in senso ampio comprendente l’astronomia), la sfera artificiale, la matematica e l’ aritmetica. I contenuti di questi trattati sembrano non contemplare le novità dei  contributi di Galileo e di Keplero e a quelli di Copernico vi si dedicano solo poche pagine. Riferimento per il nostro autore potrebbe essere stato il De Sphaera di Ioannis de Sacrobosco, trattato di astronomia studiato nelle università per oltre quattro secoli fino alla metà del seicento, utilizzato dallo stesso Galileo per le sue lezioni universitarie e che vide nel 1585 (sulla copertina del libro è indicato per errore il 1581 corretto in 1585 nel regestum) una versione commentata ed emendata da Cristoforo Clavio, astronomo e matematico gesuita del Collegio Romano:

In Sphaeram Ioannis de Sacro Bosco Commentarius



https://archive.org/details/ita-bnc-mag-00000869-001





Sempre a  Clavio e alla sua

Epitome Aritmeticae Praticae, 1585

https://books.google.it/books?id=BiuPpmCvHjYC&printsec=frontcover&hl=it&source=gbs_ge_summary_r&cad=0#v=onepage&q&f=false

 sembra che il nostro autore si ispiri. In particolare nell’ultimo libro dedicato alla matematica: Primeira parte do curso das sciencias mathematicas en a qual se trata da arithmetica [incompleto al final] (181-206v).







Questo di seguito è l’indice del volume manoscritto:



Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado (pag. 1-57).

Tractado primeiro da astrologia speculativa (pag. 59-143).

Livro primeiro da astronomia en a qual se trata da esphera artificial (pag 147-155).

Livro unico e proemial do curso das sciencias mathematicas (pag 158-162v).

Os deis livros da fabrica e uso do globo astronomico (pag 165-178).

Primeira parte do curso das sciencias mathematicas en a qual se trata da arithmetica [incompleto al final] (181-206v).







Tratado das quorenta e outo constellaçoes do

firmamento ou ceo estrellado (pag. 1-57):



Nelle 57 doppie pagine l’autore illustra le quarantotto costellazioni tolemaiche e altre due di diversa derivazione proponendo per ognuna un testo esplicativo che ne riassume il contenuto mitologico, posto nella pagina a sinistra, e, nella pagina di destra, la carta astronomica composta dal disegno della costellazione sul quale sono posizionate con precisione le stelle differenziate in 6 grandezze. Quasi sempre gli astri sono accompagnati da un indice numerico arabo progressivo.

Ursa Major 2a, a sinistra i miti a destra la tavola astronomica





 Le 50 costellazioni sono suddivise in tre gruppi:





 Il primo gruppo Das Constellacoes Septentrionaes composto di 21 tavole numerate da I XXI  alle quali ne vengono aggiunte altre due prive di numero: Antinoo posta subito dopo la XVI Aguia Caballeira de Berenice che segue la XXI Triangulo.

Antinoo e Caballeira de Berenice non sono costellazioni di origine tolemaica. La prima venne ideata dall’Imperatore Adriano nel 132 d. C. e rappresenta il catasterismo del giovane amante dell’imperatore. La seconda è citata già da Eratostene nella sua opera I Catasterismi, risalente al secondo secolo a. C..

Antinoo e Caballeira de Berenice, riferimento a pag. 23





 Il secondo gruppo Segunda parte do tratado das constellacoes è relativo alle 12 costellazioni zodiacali, numerate da I Signo a XII Signo.







 Il terzo gruppo Terceira parte do tratado das constellacoes  propone le rimanenti 15 costellazioni australi numerate da I XV.







Tutte le tavole sono disegnate in visione convessa ed i rispettivi personaggi mitologici vengono proposti di spalle o di fronte in modo che le stelle vi siano collocate rispettando la descrizione tolemaica.

Quasi tutte le stelle, come nel catalogo di Tolomeo, sono numerate progressivamente ma il nostro sconosciuto autore non rispetta con precisione le tavole dell’astronomo alessandrino: in certe costellazioni ne presenta un numero minore, in altre uno maggiore e soltanto in Ursa menor, per due stelle non posizionate sulla figura centrale della costellazione, segue la regola tolemaica di definirle informatae. In alcuni casi all’indice numerico viene aggiunto anche il nome della stella (ad esempio Dubhe in Ursa Maior). In totale sono posizionate 1098 stelle (109 prive di indice numerico) con una differenza algebrica di + 70 stelle rispetto alle 1028 catalogate da Tolomeo.

 L’ordine di presentazione progressivo delle costellazioni è lo stesso utilizzato da Tolomeo ( con l’unica differenza, come abbiamo già visto, dell’aggiunta senza numero di Antinoo e di Caballeira de Berenice).

Nella prima tavola dedicata ad Ursa Menor (chiamata anche Buzina) vi  troviamo disegnata la Notas das grandesas das Extrellas  suddivisa in 6 diversi simboli per le grandezze stellari  completati da altri due simboli riferentisi alle nebulose che permettono ad esempio di riconoscere in Cancer l’ammasso del Presepe. Sempre in Ursa Menor con un piccolo cerchio si indica la posizione del Polo equatoriale che per errore viene però definito Polo da Eclyptica. Questa tavola è l’unica che porta sul margine sinistro un righello graduato di 60° al passo di un grado, righello la cui funzione viene spiegata in uno dei trattati seguenti: a pagina 89 nel capitolo  del Livro 5° da theorica do firmamento , ou Ceo Estraellado.



Ursa Menor  1a





Notas das grandesas das Extrellas e Polo da Eclyptica ( leggi Polo equatoriale)



in Cancer l’ammasso del Presepe (5)



Altri riferimenti ai reticoli di riferimento li troviamo in Antinoo con il disegno di un segmento di  Equinoctial (Equatore celeste) che attraversa la costellazione.

L’eclittica (Zodiaco o Eclyptica) è  presente  in tutte le costellazioni zodiacali (Sagittarius e Capricornus esclusi) e in particolare in LeoLibra e Scorpius dove è accompagnata dalla definizione Sud Norte per indicare gli emisferi che attraversa. La stessa cosa vale anche per le costellazioni del cielo meridionale di BaleaOrionEridanus e Hydra.  La tavola di Virgo riporta sia il segmento di pertinenza dell’eclittica che del cerchio dell’equatore e quindi il loro punto di incontro (Equinoctio Autumnal) posto quasi in corrispondenza della stella N°8 ( Eta Virginis).



Equinoctial  in Antinoo e Zodiaco, Sud e Norte in Libra



Virgo: Zodiaco, Equinoctial  e loro intersezione (Equinoctio Autumnal) posto quasi in corrispondenza della stella N°8 ( Eta Virginis)



In Cassiopeia è disegnata e descritta la Supernova del 1572:



In Perseo si dà risalto alla Cabesa de Medusa eu Algol:



Tra le zampe posteriori del Centaurus quattro stelle unite a croce indicano senza nominarla la Croce del Sud (Cruseiro), asterismo che viene però ampiamente citato nel corrispondente testo descrittivo:







Il testo non ci propone il nome del suo autore e la sua data di produzione. La descrizione che ne abbiamo fatto ci indica però  due possibili date estreme dell’intervallo temporale in cui porlo:

Il limite inferiore è il 1603, anno di pubblicazione dell’Uranometria del Bayer al quale il nostro autore si ispira sicuramente nel disegnare alcune costellazioni.

http://www.atlascoelestis.com/4.htm





Il limite superiore potrebbe essere il 1690 anno di pubblicazione del celeberrimo

Firmamentum Sobiescianum sive Uranographia

http://www.atlascoelestis.com/6.htm



dove Johannes Hevelius propone ben undici nuove costellazione che il nostro autore iberico però non considera affatto. Limite che potremmo portare  al 1679 anno nel quale Halley pubblica i dati osservativi relativi alle posizioni delle stelle dell’emisfero sud calcolati durante la sua spedizione scientifica all'isola di Sant'Elena,

http://www.atlascoelestis.com/Halley%201679%20Pagina%20base.htm

 e nel nostro manoscritto, ad esclusione dell’asterismo della Croce del Sud, non appare alcuna altra nuova costellazione australe.



Un atlante che invece il nostro autore potrebbe aver conosciuto ed essersene servito per ispirazione è Catalogus veteres affixarum Longitudines, ac Latitudines conferens cum novis. Imaginum Caelestium Prospectiva duplex..., Romae, Apud Bartholomaeum Zanettum, MDCXII del gesuita Christoph Grienberger: Eguale suddivisione in tre parti, stesso numero di costellazioni proposto ( compreso Antinoo e Chioma di Berenice anche qui non numerate), ampliamento del catalogo tolemaico a 1225 stelle accompagnate da indice numerico progressivo che ricomincia da capo ad ogni nuova costellazione:

http://www.atlascoelestis.com/Gri%20Pagina%20base.htm



Una conferma più precisa della data di produzione del manoscritto possiamo averla esaminando la tavola della Vergine  dove il  nostro autore ci dà l’opportunità di confrontare la posizione di Eta Virginis ( la numero 8 nella tavola) con la posizione dell’equinozio autunnale, permettendoci così di utilizzare il fenomeno della precessione degli equinozi per cercare di determinare l’anno per il quale la stella Eta Virginis è posizionata nel reticolo celeste,



Eta Virginis nel 1603 (Ricostruzione con Programma Perseus)

http://www.atlascoelestis.com/introd.precessione.htm



Eta Virginis è nella tavola del nostro autore anonimo quasi perpendicolare all’eclittica proprio nel punto in cui questa si interseca con l’equatore celeste e questa posizione è da ritenersi quasi esattamente al centro tra quella riscontrabile nella tavola della Vergine di Grienberger (1612) e in quella relativa in Hevelius (1671, anno rilevato per il posizionamento delle stelle nella edizione del 1690), centralità che ci indica quindi l’anno 1642-45 come data plausibile per la produzione del nostro manoscritto.



Eta Virginis (stella 6) nel 1612 in Grienberger





Eta Virginis (stella 8) nel nostro autore per il 1642-45





Eta Virginis nel 1671 in Hevelius



In quanto all’autore non possiamo che cercare di proporre la regione dove può essere nato e vissuto che potrebbe essere quella dove si parlava la lingua che utilizza nei suoi testi  che non è il castigliano del seicento ma quasi sicuramente il gallego, lingua romanza derivata dal latino, parlata nel seicento sia in Galizia che nel Portogallo del nord (Contributo di Giuliana Ludovica Stoppa).

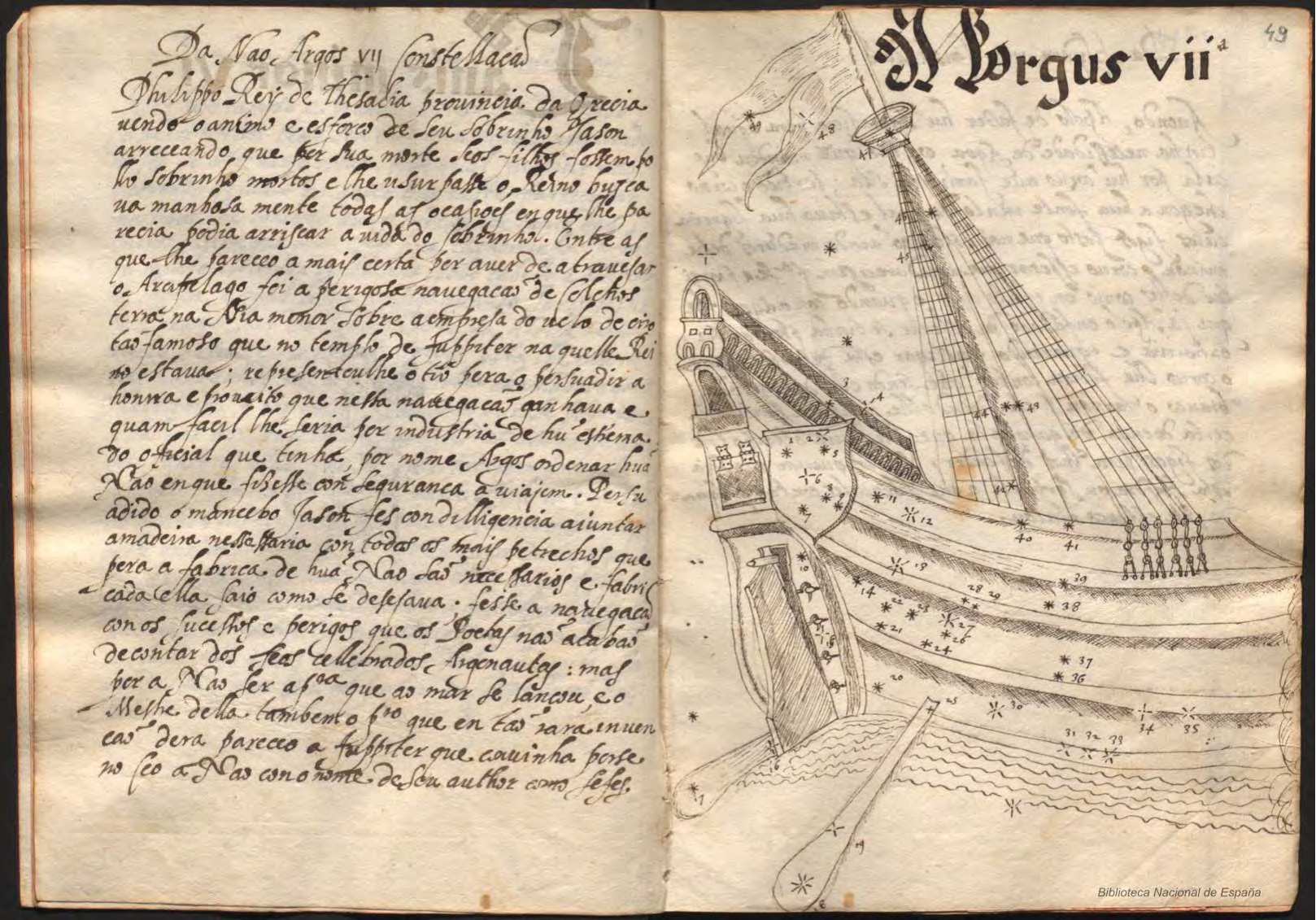

Terceira parte do tratado das constellacoes

En que se trata das costellacoes

Austraes con o numero e grandesas das

Estrellas

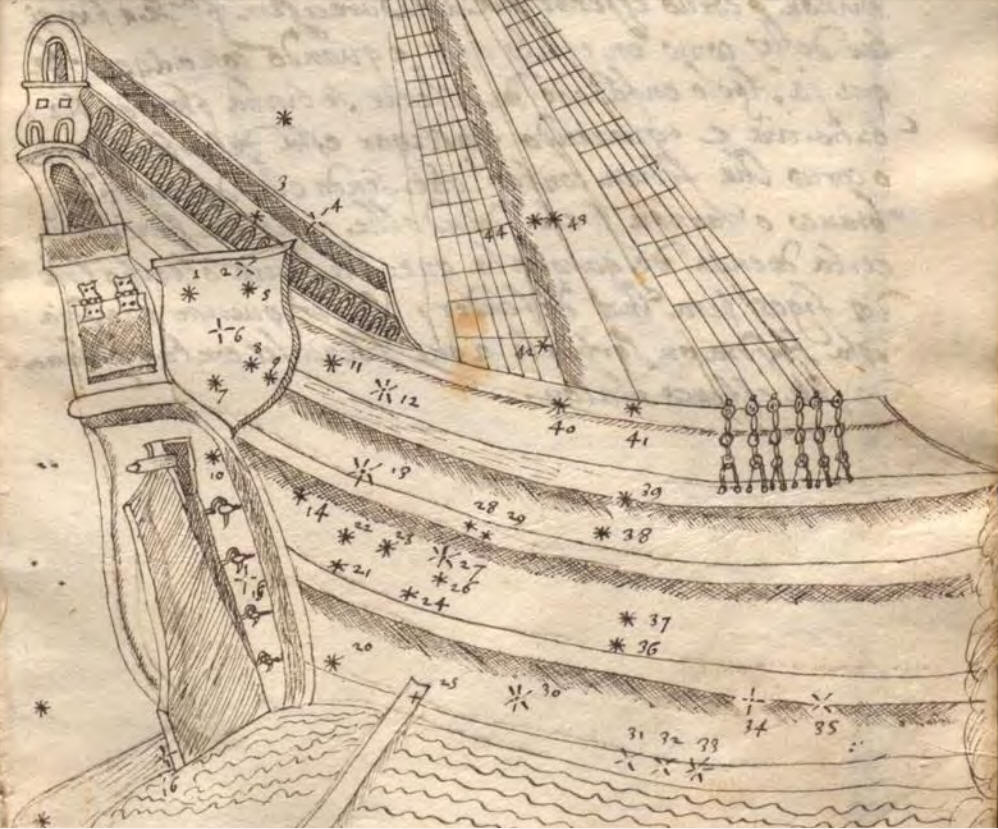

N Argus VIIa











La costellazione in

Tolomeo

http://www.atlascoelestis.com/tolomeo%20catalogo.htm



Baily|                       Ptolemy                                |                 BS                            |        Name       |
 No  |No  Description                             Long    Lat     m | V     R.A. 1900.0 Dec.    PMRA " PMDec   No   |                   |

ARGO NAVIS.
 849  1. Praecedens duarum quae sunt in
         extremitate navis...................... 100 20  -42 30   5  4.20 07 52 33.5 -22 36 47 -0.033 +0.005  3102      11 e         Pup
 850  2. Sequens earum.......................... 104 20  -43 20   3  2.81 08 03 17.1 -24 00 57 -0.088 +0.048  3185      15 rho       Pup
 851  3. Borealior duarum contiguarum quae sunt
         supra scutulum in puppi................  98 50  -45 00   4  3.34 07 45 05.3 -24 36 31 -0.007 -0.004  3045       7 xi        Pup
 852  4. Australior ipsarum.....................  98 40  -46 00   4  4.50 07 43 55.7 -25 41 20 -0.014 +0.003  3034         o         Pup
 853  5. Praecedens istarum.....................  95 20  -45 30   4  4.70 07 34 08.2 -25 08 16 -0.010 -0.011  2944         m         Pup
 854  6. Splendida quae est in medio scutulo....  96 20  -47 15   3  3.82 07 34 43.6 -26 34 30 -0.027 +0.010  2948/9       kappa 2   Pup
 855  7. Praecedens de tribus quae sunt sub
         scutulo................................  95 20 *-49 30   4  4.64 07 31 22.0 -28 08 54 -0.078 -0.022  2922         p         Pup
 856  8. Sequens ipsarum........................  99 20 *-49 30   4  3.96 07 39 47.6 -28 42 56 -0.011 -0.005  2996       3           Pup
 857  9. Media de tribus........................  98 30  -49 15   4  4.59 07 39 30.1 -28 10 23 -0.018 +0.022  2993       1           Pup
 858 10. Quae in {chi eta nu iota sigma kappa o upsilon}
         sive anserculo est..................... 104 00  -49 50   4  4.79 07 53 40.9 -30 03 56 -0.010 +0.007  3113         chi       Pup
 859 11. Borealior duarum quae sunt in carina
         puppis.................................  94 00  -53 00   4  5.39 07 19 43.2 -32 00 29 -0.014 +0.002  2823  (2819?,2834?)    CMa
 860 12. Australior ipsarum.....................  94 00  -58 40   3  2.70 07 13 36.6 -36 55 04 -0.012 +0.003  2773         pi        Pup
 861 13. Borealior earum sunt in foris puppis... 100 15 *-55 30   5  4.53 07 33 40.0 -34 44 37 -0.028 +0.013  2937         f         Pup
 862 14. Praecedens de tribue quae deinceps sunt 102 10  -58 40   5  4.24 07 36 03.9 -38 01 45 -0.022 +0.004  2961+3/4     d 1-3     Pup
 863 15. Media ipsarum.......................... 103 40  -57 15   4  3.61 07 41 41.4 -37 43 33 -0.014 -0.001  3017         c         Pup
 864 16. Sequens de tribus...................... 106 30  -57 45   4  4.49 07 49 06.2 -38 36 14 -0.009 -0.008  3084         b         Pup
 865 17. Splendida quae istas in foris sequitur. 111 10 *-58 20   2  2.25 08 00 04.1 -39 43 17 -0.031 +0.011  3165         zeta      Pup
 866 18. Praecedens de duabus quae sunt sub
         splendida.............................. 108 10  -60 00   5  3.73 07 48 46.7 -40 19 04 -0.016 +0.000  3080         a         Pup
 867 19. Sequens ipsarum........................ 111 00  -59 20   5                                                                    ?
 868 20. Praecedens de duabus quae sunt supra
         splendidam dictam......................*113 00  -56 40   5  4.45 08 07 47.1 -39 19 13 -0.007 -0.006  3225         h 1       Pup
 869 21. Sequens ipsarum........................ 114 20  -57 40   5  6.03 08 09 20.4 -45 57 48 +0.002 +0.011  3234         h 2       Pup
 870 22. Borealis de tribus quae sunt in
         scutulis et est quasi in malo.......... 125 40  -51 30  4-3 4.07 08 40 49.6 -42 17 13 -0.019 +0.016  3477                   Pup
 871 23. Media ipsarum.......................... 126 10  -55 40  4-3 3.91 08 42 38.2 -45 40 32 -0.007 -0.002  3487         d         Vel
 872 24. Austalis de tribus..................... 124 00  -57 10  4-3 3.84 08 37 18.4 -46 17 34 -0.004 +0.002  3445         e         Vel
 873 25. Borealior de duabus contiguis quae sunt
         sub istis.............................. 129 10  -60 00  4-3 5.16 08 40 32.4 -49 27 40 +0.024 +0.000  3476         a         Vel
 874 26. Australior ipsarum..................... 129 00  -61 15  4-3 5.01 08 31 40.3 -49 35 59 +0.004 +0.017  3407         b         Vel
 875 27. Australis de duabus, quae sunt in medio
         malo................................... 120 10 *-51 30   3  3.97 08 36 11.2 -34 57 12 +0.015 -0.018  3438         beta      Pyx
 876 28. Borealior ipsarum...................... 119 20  -49 00   3  3.68 08 39 34.4 -32 49 33 -0.018 +0.009  3468         alpha     Pyx
 877 29. Praecedens de duabus quae sunt in
         extremitate mali....................... 118 00  -43 20   4  4.01 08 46 17.2 -27 20 20 -0.133 +0.082  3518         gamma     Pyx
 878 30. Sequens ipsarum........................ 119 00  -43 30   4  4.89 08 51 14.4 -27 17 49 +0.076 -0.105  3556         delta     Pyx
 879 31. Quae est sub tertia in sequento scutulo*134 10  -54 30   2  2.21 09 04 19.0 -43 01 44 -0.022 +0.012  3634         lambda    Vel
 880 32. Quae in abscessione fororum est........ 137 30  -51 15  2-3 3.60 09 26 45.6 -40 01 44 -0.189 +0.069  3786         psi       Vel
 881 33. Quae inter gubernacula in carina....... 101 10  -63 00   4  3.25 07 26 03.4 -43 05 56 -0.059 +0.186  2878         sigma     Pup
 882 34. Sequens istam obscura.................. 109 00  -64 30   6                                                        P         Pup
 883 35. Splendida sequens istam sub foris...... 120 00  -63 50   2  1.70 08 06 26.9 -47 02 34 -0.006 +0.003  3207         gamma     Vel
 884 36. Splendida quae ad meridiem istam
         sequuntur.............................. 128 30  -69 40   2  3.47 07 54 14.1 -52 42 50 -0.034 +0.025  3117         chi       Car
 885 37. Antecedens de tribus, quae istam
         sequuntur.............................. 135 10  -65 40   3  3.62 08 37 25.6 -52 35 00 -0.020 +0.019  3447         o         Vel
 886 38. Media ipsarum.......................... 141 20  -65 50   3  1.96 08 41 56.5 -54 20 31 +0.022 -0.079  3485         delta     Vel
 887 39. Sequens de tribus...................... 146 00  -67 20   2  4.49 08 44 07.3 -56 24 07 +0.001 +0.009  3498         f         Car
 888 40. Praecedens de duabus sequentibus has
         juxta abscissionem..................... 151 00  -62 50   3  2.50 09 19 01.0 -54 35 01 -0.008 +0.008  3734         kappa     Vel
 889 41. Sequens ipsarum........................ 158 00 *-62 15   3  3.13 09 28 10.9 -56 35 35 -0.034 -0.001  3803         N         Vel
 890 42. Antecedens de duabus quae sunt in
         boreali et praecedenti gubernaculo.....  64 00  -65 50  4-3 3.96 05 56 05.1 -42 49 14 +0.015 -0.016  2120         eta       Col
 891 43. Sequens ipsarum........................  80 10  -65 40  3-2 3.17 06 34 42.0 -43 06 29 -0.007 -0.005  2451         nu        Pup
 892 44. Praecedens duarum reliquarum in
         gubernaculo et vocatur Canopus.........  77 10  -75 00   1 -0.72 06 21 43.9 -52 38 27 +0.026 +0.022  2326         alpha     Car=Argus
 893 45. Reliqua et sequens ipsarum.............  89 00  -71 45  3-2 2.93 06 47 27.2 -50 29 43 +0.031 -0.074  2553         tau       Pup







La costellazione in

Uranometria di Bayer (1603)

http://www.atlascoelestis.com/baj%2042.htm

http://www.atlascoelestis.com/4.htm















La costellazione in

Catalogus veteres affixarum Longitudines, ac Latitudines conferens cum novis.

Imaginum Caelestium Prospectiva duplex di Grienberger (1612)

http://www.atlascoelestis.com/gri%20tav%2038,%2040.htm

http://www.atlascoelestis.com/Gri%20Pagina%20base.htm











La costellazione in

Firmamentum Sobiescianum sive Uranographia di Hevelius (1690)

http://www.atlascoelestis.com/hev%2056.htm

http://www.atlascoelestis.com/6.htm



















www.atlascoelestis.com

di  FELICE STOPPA

OTTOBRE 2018
