Anonimo



Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado..., Penisola Iberica XVII sec.









Anonimo



Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado…, Penisola Iberica XVII sec.





 segue dalla pagina principale





Il trattato sulle costellazioni che esaminiamo in questa pagina è un ampio manoscritto (quindi esistente in una unica copia) raccolto in un volume appartenente alla Biblioteca Nacional de España di Madrid.



http://bdh.bne.es/bnesearch/detalle/bdh0000238002



Nel volume il manoscritto sulle costellazioni occupa la prima parte che è seguita, con calligrafia  che mi sembra identica, da alcuni trattati scientifici ben articolati che si occupano di astrologia (intesa in senso ampio comprendente l’astronomia), la sfera artificiale, la matematica e l’ aritmetica. I contenuti di questi trattati sembrano non contemplare le novità dei  contributi di Galileo e di Keplero e a quelli di Copernico vi si dedicano solo poche pagine. Riferimento per il nostro autore potrebbe essere stato il De Sphaera di Ioannis de Sacrobosco, trattato di astronomia studiato nelle università per oltre quattro secoli fino alla metà del seicento, utilizzato dallo stesso Galileo per le sue lezioni universitarie e che vide nel 1585 (sulla copertina del libro è indicato per errore il 1581 corretto in 1585 nel regestum) una versione commentata ed emendata da Cristoforo Clavio, astronomo e matematico gesuita del Collegio Romano:

In Sphaeram Ioannis de Sacro Bosco Commentarius



https://archive.org/details/ita-bnc-mag-00000869-001





Sempre a  Clavio e alla sua

Epitome Aritmeticae Praticae, 1585

https://books.google.it/books?id=BiuPpmCvHjYC&printsec=frontcover&hl=it&source=gbs_ge_summary_r&cad=0#v=onepage&q&f=false

 sembra che il nostro autore si ispiri. In particolare nell’ultimo libro dedicato alla matematica: Primeira parte do curso das sciencias mathematicas en a qual se trata da arithmetica [incompleto al final] (181-206v).







Questo di seguito è l’indice del volume manoscritto:



Tratado das quorenta e outo constellaçoes do firmamento ou ceo estrellado (pag. 1-57).

Tractado primeiro da astrologia speculativa (pag. 59-143).

Livro primeiro da astronomia en a qual se trata da esphera artificial (pag 147-155).

Livro unico e proemial do curso das sciencias mathematicas (pag 158-162v).

Os deis livros da fabrica e uso do globo astronomico (pag 165-178).

Primeira parte do curso das sciencias mathematicas en a qual se trata da arithmetica [incompleto al final] (181-206v).







Tratado das quorenta e outo constellaçoes do

firmamento ou ceo estrellado (pag. 1-57):



Nelle 57 doppie pagine l’autore illustra le quarantotto costellazioni tolemaiche e altre due di diversa derivazione proponendo per ognuna un testo esplicativo che ne riassume il contenuto mitologico, posto nella pagina a sinistra, e, nella pagina di destra, la carta astronomica composta dal disegno della costellazione sul quale sono posizionate con precisione le stelle differenziate in 6 grandezze. Quasi sempre gli astri sono accompagnati da un indice numerico arabo progressivo.

Ursa Major 2a, a sinistra i miti a destra la tavola astronomica





 Le 50 costellazioni sono suddivise in tre gruppi:





 Il primo gruppo Das Constellacoes Septentrionaes composto di 21 tavole numerate da I XXI  alle quali ne vengono aggiunte altre due prive di numero: Antinoo posta subito dopo la XVI Aguia Caballeira de Berenice che segue la XXI Triangulo.

Antinoo e Caballeira de Berenice non sono costellazioni di origine tolemaica. La prima venne ideata dall’Imperatore Adriano nel 132 d. C. e rappresenta il catasterismo del giovane amante dell’imperatore. La seconda è citata già da Eratostene nella sua opera I Catasterismi, risalente al secondo secolo a. C..

Antinoo e Caballeira de Berenice, riferimento a pag. 23





 Il secondo gruppo Segunda parte do tratado das constellacoes è relativo alle 12 costellazioni zodiacali, numerate da I Signo a XII Signo.







 Il terzo gruppo Terceira parte do tratado das constellacoes  propone le rimanenti 15 costellazioni australi numerate da I XV.







Tutte le tavole sono disegnate in visione convessa ed i rispettivi personaggi mitologici vengono proposti di spalle o di fronte in modo che le stelle vi siano collocate rispettando la descrizione tolemaica.

Quasi tutte le stelle, come nel catalogo di Tolomeo, sono numerate progressivamente ma il nostro sconosciuto autore non rispetta con precisione le tavole dell’astronomo alessandrino: in certe costellazioni ne presenta un numero minore, in altre uno maggiore e soltanto in Ursa menor, per due stelle non posizionate sulla figura centrale della costellazione, segue la regola tolemaica di definirle informatae. In alcuni casi all’indice numerico viene aggiunto anche il nome della stella (ad esempio Dubhe in Ursa Maior). In totale sono posizionate 1098 stelle (109 prive di indice numerico) con una differenza algebrica di + 70 stelle rispetto alle 1028 catalogate da Tolomeo.

 L’ordine di presentazione progressivo delle costellazioni è lo stesso utilizzato da Tolomeo ( con l’unica differenza, come abbiamo già visto, dell’aggiunta senza numero di Antinoo e di Caballeira de Berenice).

Nella prima tavola dedicata ad Ursa Menor (chiamata anche Buzina) vi  troviamo disegnata la Notas das grandesas das Extrellas  suddivisa in 6 diversi simboli per le grandezze stellari  completati da altri due simboli riferentisi alle nebulose che permettono ad esempio di riconoscere in Cancer l’ammasso del Presepe. Sempre in Ursa Menor con un piccolo cerchio si indica la posizione del Polo equatoriale che per errore viene però definito Polo da Eclyptica. Questa tavola è l’unica che porta sul margine sinistro un righello graduato di 60° al passo di un grado, righello la cui funzione viene spiegata in uno dei trattati seguenti: a pagina 89 nel capitolo  del Livro 5° da theorica do firmamento , ou Ceo Estraellado.



Ursa Menor  1a





Notas das grandesas das Extrellas e Polo da Eclyptica ( leggi Polo equatoriale)



in Cancer l’ammasso del Presepe (5)



Altri riferimenti ai reticoli di riferimento li troviamo in Antinoo con il disegno di un segmento di  Equinoctial (Equatore celeste) che attraversa la costellazione.

L’eclittica (Zodiaco o Eclyptica) è  presente  in tutte le costellazioni zodiacali (Sagittarius e Capricornus esclusi) e in particolare in LeoLibra e Scorpius dove è accompagnata dalla definizione Sud Norte per indicare gli emisferi che attraversa. La stessa cosa vale anche per le costellazioni del cielo meridionale di BaleaOrionEridanus e Hydra.  La tavola di Virgo riporta sia il segmento di pertinenza dell’eclittica che del cerchio dell’equatore e quindi il loro punto di incontro (Equinoctio Autumnal) posto quasi in corrispondenza della stella N°8 ( Eta Virginis).



Equinoctial  in Antinoo e Zodiaco, Sud e Norte in Libra



Virgo: Zodiaco, Equinoctial  e loro intersezione (Equinoctio Autumnal) posto quasi in corrispondenza della stella N°8 ( Eta Virginis)



In Cassiopeia è disegnata e descritta la Supernova del 1572:



In Perseo si dà risalto alla Cabesa de Medusa eu Algol:



Tra le zampe posteriori del Centaurus quattro stelle unite a croce indicano senza nominarla la Croce del Sud (Cruseiro), asterismo che viene però ampiamente citato nel corrispondente testo descrittivo:







Il testo non ci propone il nome del suo autore e la sua data di produzione. La descrizione che ne abbiamo fatto ci indica però  due possibili date estreme dell’intervallo temporale in cui porlo:

Il limite inferiore è il 1603, anno di pubblicazione dell’Uranometria del Bayer al quale il nostro autore si ispira sicuramente nel disegnare alcune costellazioni.

http://www.atlascoelestis.com/4.htm





Il limite superiore potrebbe essere il 1690 anno di pubblicazione del celeberrimo

Firmamentum Sobiescianum sive Uranographia

http://www.atlascoelestis.com/6.htm



dove Johannes Hevelius propone ben undici nuove costellazione che il nostro autore iberico però non considera affatto. Limite che potremmo portare  al 1679 anno nel quale Halley pubblica i dati osservativi relativi alle posizioni delle stelle dell’emisfero sud calcolati durante la sua spedizione scientifica all'isola di Sant'Elena,

http://www.atlascoelestis.com/Halley%201679%20Pagina%20base.htm

 e nel nostro manoscritto, ad esclusione dell’asterismo della Croce del Sud, non appare alcuna altra nuova costellazione australe.



Un atlante che invece il nostro autore potrebbe aver conosciuto ed essersene servito per ispirazione è Catalogus veteres affixarum Longitudines, ac Latitudines conferens cum novis. Imaginum Caelestium Prospectiva duplex..., Romae, Apud Bartholomaeum Zanettum, MDCXII del gesuita Christoph Grienberger: Eguale suddivisione in tre parti, stesso numero di costellazioni proposto ( compreso Antinoo e Chioma di Berenice anche qui non numerate), ampliamento del catalogo tolemaico a 1225 stelle accompagnate da indice numerico progressivo che ricomincia da capo ad ogni nuova costellazione:

http://www.atlascoelestis.com/Gri%20Pagina%20base.htm



Una conferma più precisa della data di produzione del manoscritto possiamo averla esaminando la tavola della Vergine  dove il  nostro autore ci dà l’opportunità di confrontare la posizione di Eta Virginis ( la numero 8 nella tavola) con la posizione dell’equinozio autunnale, permettendoci così di utilizzare il fenomeno della precessione degli equinozi per cercare di determinare l’anno per il quale la stella Eta Virginis è posizionata nel reticolo celeste,



Eta Virginis nel 1603 (Ricostruzione con Programma Perseus)

http://www.atlascoelestis.com/introd.precessione.htm



Eta Virginis è nella tavola del nostro autore anonimo quasi perpendicolare all’eclittica proprio nel punto in cui questa si interseca con l’equatore celeste e questa posizione è da ritenersi quasi esattamente al centro tra quella riscontrabile nella tavola della Vergine di Grienberger (1612) e in quella relativa in Hevelius (1671, anno rilevato per il posizionamento delle stelle nella edizione del 1690), centralità che ci indica quindi l’anno 1642-45 come data plausibile per la produzione del nostro manoscritto.



Eta Virginis (stella 6) nel 1612 in Grienberger





Eta Virginis (stella 8) nel nostro autore per il 1642-45





Eta Virginis nel 1671 in Hevelius



In quanto all’autore non possiamo che cercare di proporre la regione dove può essere nato e vissuto che potrebbe essere quella dove si parlava la lingua che utilizza nei suoi testi  che non è il castigliano del seicento ma quasi sicuramente il gallego, lingua romanza derivata dal latino, parlata nel seicento sia in Galizia che nel Portogallo del nord (Contributo di Giuliana Ludovica Stoppa).

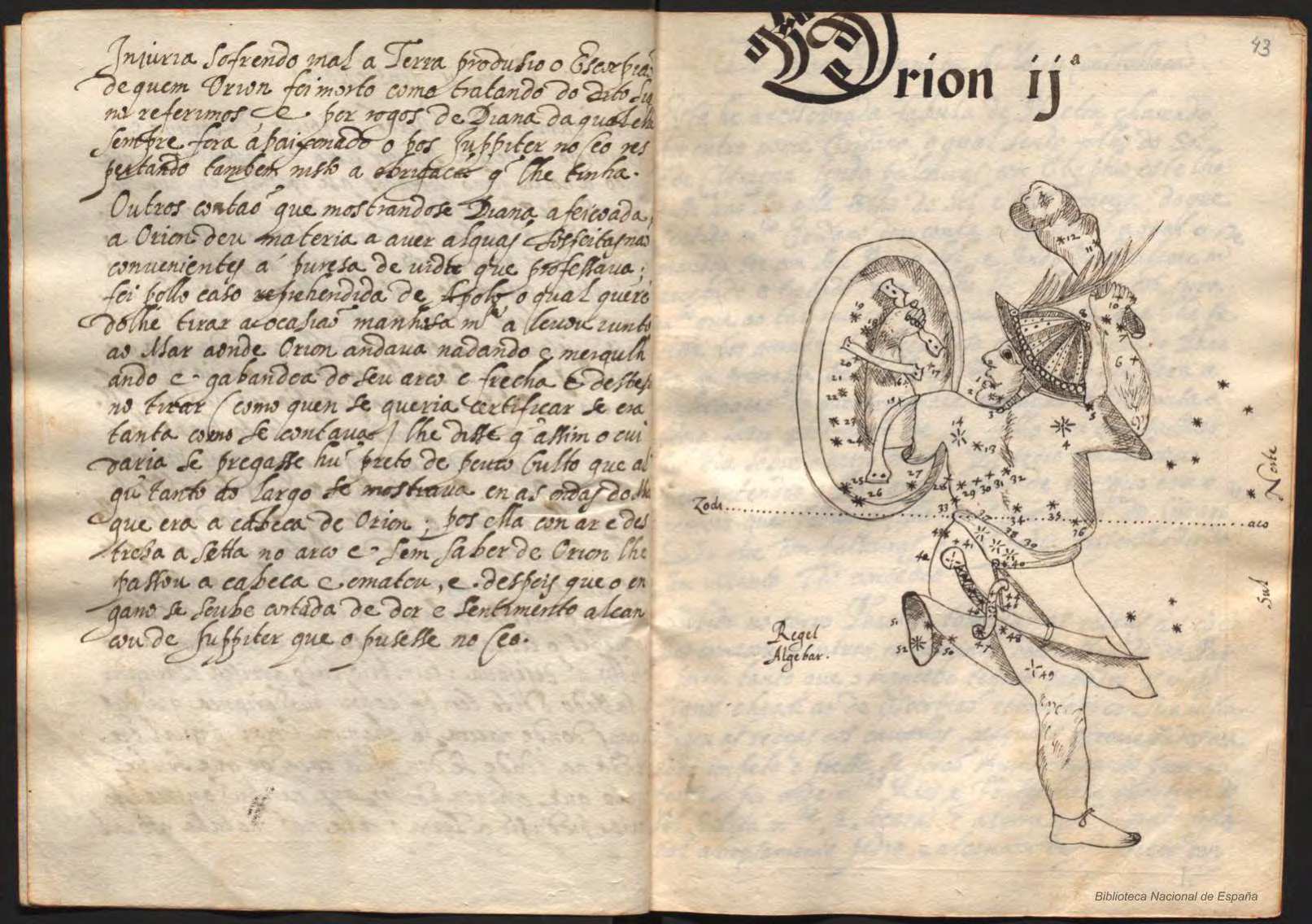

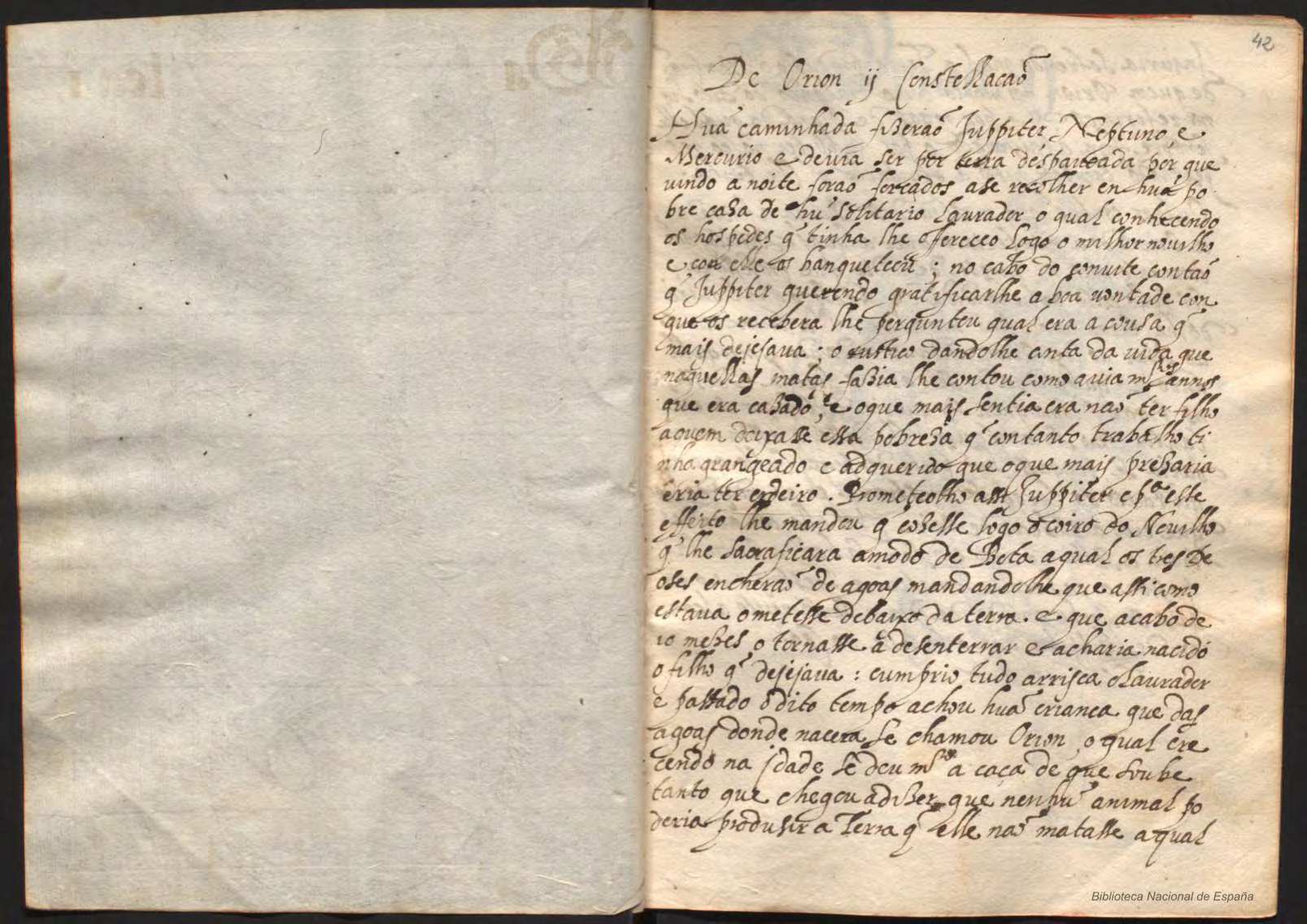

Terceira parte do tratado das constellacoes

En que se trata das costellacoes

Austraes con o numero e grandesas das

Estrellas

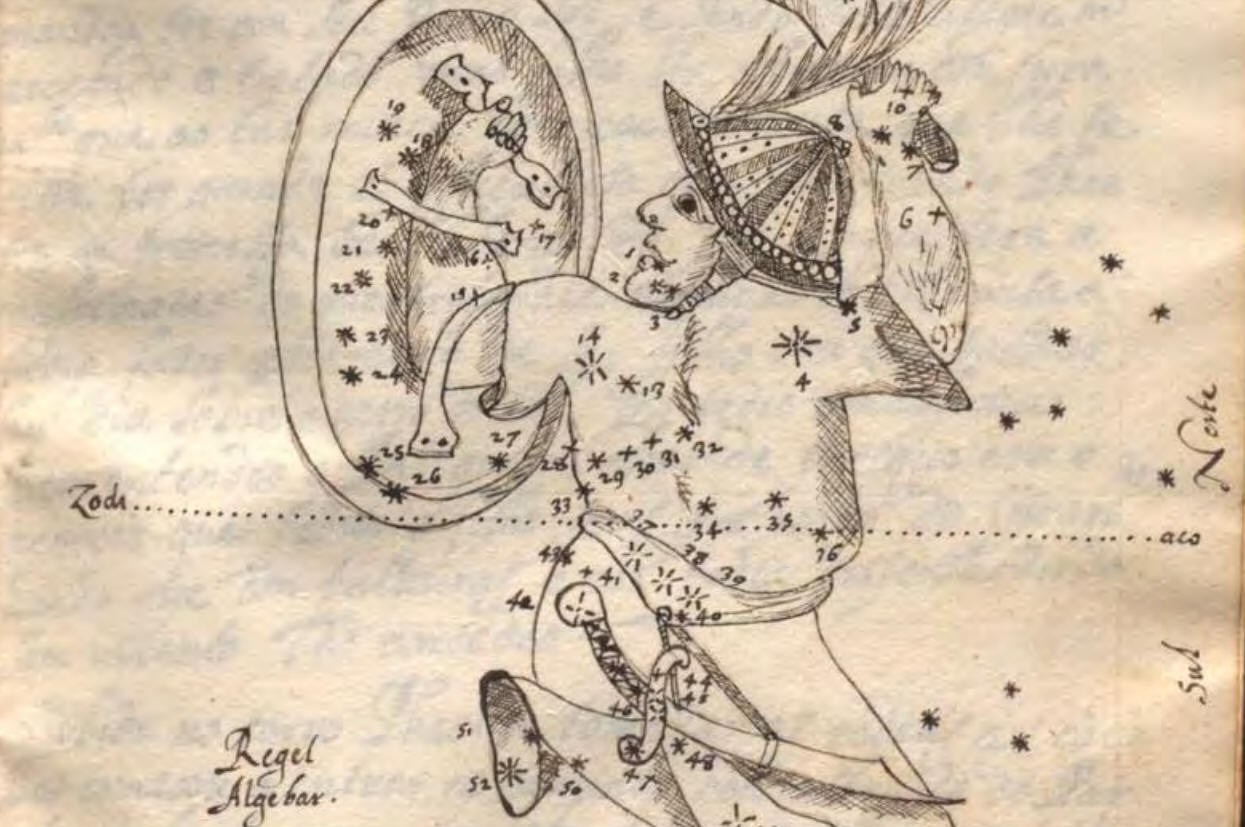

Orion IIa















La costellazione in

Tolomeo

http://www.atlascoelestis.com/tolomeo%20catalogo.htm



Baily|                       Ptolemy                                |                 BS                            |        Name       |
 No  |No  Description                             Long    Lat     m | V     R.A. 1900.0 Dec.    PMRA " PMDec   No   |                   |
ORION.
 734  1. Nebulosa quae in capite Orionis est....  57 00 *-13 50 Neb. 3.39 05 29 37.9 +09 52 05 -0.001 -0.005  1879/80   39 lambda +  Ori
 735  2. Splendida quae in humero dextro et est
         subrufa................................  62 00  -17 00  1-2 0.50 05 49 45.4 +07 23 19 +0.025 +0.010  2061      58 alpha     Ori
 736  3. Quae in humero sinistro................  54 00  -17 30  2-1 1.64 05 19 46.0 +06 15 33 -0.012 -0.014  1790      24 gamma     Ori
 737  4. Quae sub ista sequitur.................  55 00  -18 00  4-5 4.20 05 25 25.9 +05 52 19 +0.009 -0.033  1839      32 A         Ori
 738  5. Quae est in cubito dextro..............  64 20  -14 30   4  4.12 05 56 52.8 +09 38 50 +0.013 -0.028  2124      61 mu        Ori
 739  6. Quae in brachio dextro.................  66 20  -11 50   6  5.04 06 10 49.6 +12 18 00 +0.081 +0.185  2241      74 k         Ori
 740  7. Sequens et bina australis lateris
         figurae quadrilaterae quae est in
         extremitate manus dextrae..............  66 30  -10 00   4  4.48 06 06 15.2 +14 13 53 +0.003 -0.021  2199      70 xi        Ori
 741  8. Antecedens australis lateris...........  66 00  -09 45   4  4.42 06 01 51.7 +14 46 50 +0.006 -0.022  2159      67 nu        Ori
 742  9. Sequens borealis lateris...............  67 20  -08 15   6  5.30 06 09 39.1 +16 10 26 +0.003 -0.014  2223      72 f 2       Ori
 743 10. Praecedens borealis lateris............  66 40  -08 15   6  4.95 06 06 17.2 +16 09 11 +0.009 -0.015  2198      69 f 1       Ori
 744 11. Praecedens de duabus quae sunt in
         collorobo..............................  61 40  -03 45   5  4.41 05 48 27.6 +20 15 28 -0.187 -0.086  2047      54 chi 1     Ori
 745 12. Sequens ipsarum........................  64 20  -04 15   5  4.63 05 57 58.8 +20 08 27 +0.003 -0.007  2135      62 chi 2 *   Ori or 64 40
 746 13. Sequens de quatuor quae sunt in scapula
         quasi ad rectam lineam.................  57 50  -19 40   4  4.57 05 33 54.3 +04 03 52 -0.006 +0.001  1934      47 omega     Ori or 57 30
 747 14. Praecedens istam.......................  56 20  -20 00   6  5.36 05 29 00.9 +03 41 55 -0.034 -0.018  1872      38 n 2       Ori
 748 15. Quae adhuc hanc praecedit..............  55 20 *-20 20   6  5.46 05 25 59.6 +03 12 58 -0.003 +0.004  1842      33 n 1       Ori
 749 16. Reliqua et antecedens de quatuor.......  54 10  -20 40   5  4.59 05 21 35.8 +03 00 33 -0.001 -0.003  1811      30 psi 2     Ori
 750 17. Borealissima earum quae sunt in pelle
         manus sinistrae........................  50 30  -08 00   4  4.82 05 03 58.4 +15 28 11 +0.001 -0.013  1676      15 y 2       Ori
 751 18. Secunda a borealissima.................  49 00  -08 10   4  4.68 04 58 51.2 +15 15 54 +0.016 -0.035  1638      11 y 1       Ori
 751 19. Tertia a borealissima..................  48 00  -10 15   4  4.07 04 50 44.8 +13 21 24 -0.074 -0.046  1580       9 o 2       Ori
 753 20. Quarta a borealissima..................  46 20  -12 50   4  4.65 04 49 23.4 +09 59 31 +0.044 -0.130  1570       7 pi 1      Ori
 754 21. Quinta a borealissima..................  45 10  -14 15   4  4.36 04 45 09.6 +08 43 43 +0.001 -0.030  1544       2 pi 2      Ori
 755 22. Sexta a borealissima...................  44 50  -15 50   3  3.19 04 44 24.6 +06 47 12 +0.463 +0.017  1543       1 pi 3      Ori
 756 23. Septima a borealissima.................  44 50  -17 10   3  3.69 04 45 52.7 +05 26 03 +0.004 +0.001  1552       3 pi 4      Ori
 757 24. Octava a borealissima..................  45 20  -20 20   3  3.72 04 49 02.5 +02 16 37 -0.004 +0.000  1567       8 pi 5      Ori
 758 25. Reliqua et australissima earum quae
         sunt in pelle..........................  46 20  -21 30   3  4.47 04 53 21.8 +01 33 38 -0.006 -0.002  1601      10 pi 6      Ori
 759 26. Antecedens de tribus quae sunt in
         cingulo................................  55 20  -24 10   2  2.23 05 26 53.8 -00 22 23 -0.003 -0.001  1851/2    34 delta     Ori
 760 27. Media ipsarum..........................  57 20  -24 50   2  1.70 05 31 08.3 -01 15 57 -0.003 -0.002  1903      46 epsilon   Ori
 761 28. Sequens de tribus......................  58 10  -25 40   2  1.74 05 35 42.7 -01 59 43 -0.001 -0.002  1948/9    50 zeta +    Ori
 762 29. Quae in ensis capulo...................  53 50  -15 50   3  3.36 05 19 26.9 -02 29 21 -0.003 +0.001  1788      28 eta       Ori
 763 30. Borealis de tribus conjunctis quae sunt
         in ensis extremitate...................  56 30 *-28 40   4  4.17 05 30 35.3 -04 54 45 +0.002 +0.005  1892+01 42+5 c         Ori
 764 31. Media ipsarum..........................  56 40  -29 10  3-4 4.03 05 30 22.0 -05 27 14 -0.001 +0.002  1893-7  41+3 theta     Ori
 765 32. Australis de tribus....................  57 00  -29 50   3  2.77 05 30 32.4 -05 58 32 -0.004 +0.001  1899      44 iota      Ori
 766 33. Sequens de duabus quae sunt sub ensis
         extremitate............................  57 40  -30 40   4  4.80 05 34 02.7 -07 16 07 -0.018 -0.054  1937      49 d         Ori
 767 34. Praecedens ipsarum.....................* 56 10  -30 50   4  4.62 05 27 05.5 -07 22 31 -0.007 -0.006  1855      36 upsilon   Ori
 768 35. Splendida quae est in extremitate pedis
         sinistri communis cum aqua.............  49 50  -31 30   1  0.12 05 09 43.9 -08 19 01 -0.003 -0.002  1713      19 beta      Ori
 769 36. Borealior ipsarum supra talum in tibia.  51 00  -30 15  4-3 3.60 05 12 45.0 -06 57 09 -0.021 -0.008  1735      20 tau       Ori
 770 37. Exterior sub sinistro calcaneo.........  53 20  -31 10   4  4.14 05 19 07.7 -07 53 59 -0.021 -0.044  1784      29 e         Ori
 771 38. Quae sub dextro et sequenti genu.......  60 10  -33 30  3-2 2.06 05 43 00.8 -09 42 18 -0.003 -0.005  2004      53 kappa     Ori














La costellazione in

Uranometria di Bayer (1603)

http://www.atlascoelestis.com/baj%2037.htm

http://www.atlascoelestis.com/4.htm





















La costellazione in

Catalogus veteres affixarum Longitudines, ac Latitudines conferens cum novis.

Imaginum Caelestium Prospectiva duplex di Grienberger (1612)

http://www.atlascoelestis.com/gri%20tav%2035,%2037.htm

http://www.atlascoelestis.com/Gri%20Pagina%20base.htm

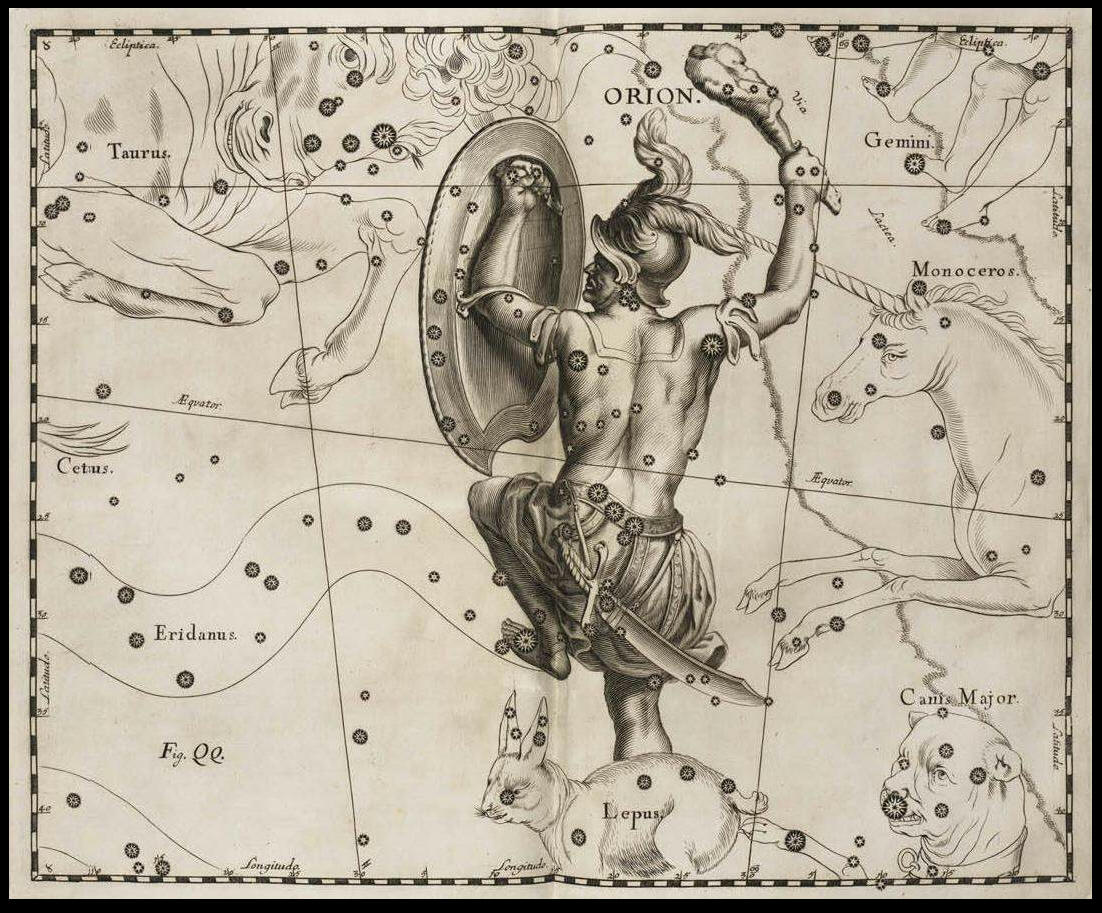

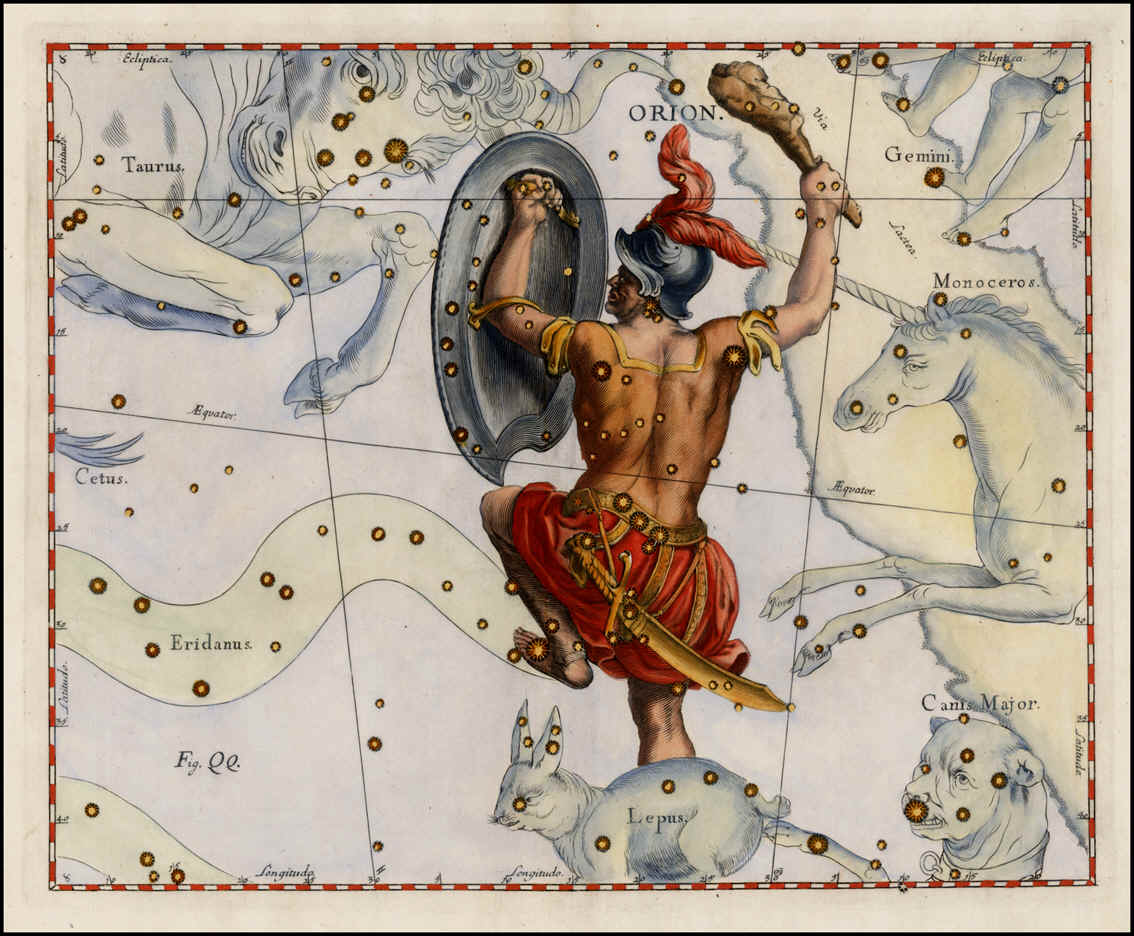

La costellazione in

Firmamentum Sobiescianum sive Uranographia di Hevelius (1690)

http://www.atlascoelestis.com/hev%2043.htm

http://www.atlascoelestis.com/6.htm



















www.atlascoelestis.com

di  FELICE STOPPA

OTTOBRE 2018
