Zacharias Bornmann

Astra, Breslavia 1596







Zacharias Bornmann

ASTRA.



A qualche decennio di distanza dalla pubblicazione degli atlanti di Piccolomini e Gallucci  Bornmann stenta ancora ad allontanarsi dalla tradizione precedente, ancorata alle rassegne aratee delle costellazioni tolemaiche. Da Piccolomini accoglie l’idea di inserire una scala per la misurazione della latitudine e della longitudine, presente nella tavola 2 e da utilizzarsi anche per le altre. Sempre nella stessa tavola troviamo la scala delle sei magnitudini. Le stelle, solo quelle del catalogo di Tolomeo ma limitate a quelle interne alle costellazioni, sono graduate e riportate con una certa precisione, distribuite in 23 tavole di formato 13 x 16,5 cm . La proiezione è concava e i disegni delle costellazioni sono rappresentati con i personaggi di spalle. Il disegnatore, Georg Hayer, si ispira alle tavole del Durer pur mantenendo una forte caratterizzazione propria eccedendo nell’uso del grottesco e del caricaturale, vedi ad esempio le figure del Sagittario, Cassiopea, Vergine, Pegaso e Cavallino. Una ventiquattresima mappa con le due orse rappresenta le costellazioni visibili allo zenit di Breslavia.

Bornmann inventa due nuove costellazioni: Urna, l’orcio nelle mani dell’Acquario, e Lineola che unisce i due Pesci. Numerose sono le stelle per le quali viene riportato il nome proprio utilizzato però con scarsa attenzione filologica.

Ad ogni costellazione è associato uno o più simboli astrologici.

Le tavole sono precedute dal ritratto dell’autore e da un suo breve saggio introduttivo.

Bornmann nel 1595 aveva già pubblicato, sempre a Breslavia, un altro libro dal titolo:

ASTROLABIUM TETRAGONUM





Note alle Tavole

In tutte le tavole è indicata la direzione verso il Polus equatoriale



1 Ursa Minor, Draco

La Stella Polare è indicata come Polus Arcticus



2 Ursus Major

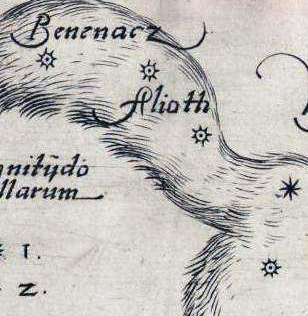

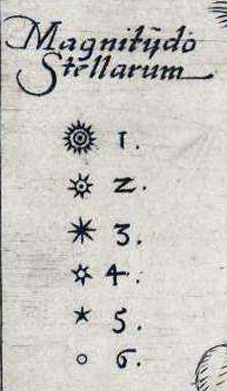

E' riportata la Magnitudo Stellarum suddivisa in sei classi di grandezze, la Longitudo et Latitudo con una scala suddivisa in gradi e lunga 20, le due tabelle valgono anche per tutte le altre tavole. Sono riportati i nomi propri delle seguenti stelle: Benenacz, Alioth, Dubhe.









4 Libra, Bootes

Stelle nominate: Arcturus Alramech





5 Corona, Hercules

Stelle nominate: Alpheta



6 Cygnus, Lyra

Stelle nominate: Deneb Adigege



7 Erichtonius, Perseus, Caput Gorgonis

Stelle nominate: Hirsus, Rasch Algol





11 Andromeda, Canis Minor, Thuribulum

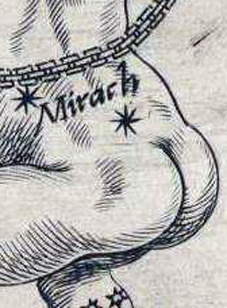

Stelle nominate: Mirach



21 (12) Aries, Taurus

Stelle nominate: Pleiades, Aldebaran



13 Cancer, Gemini

Stelle nominate: Pollux, Castor



14 Leo

Cauda Leonis è nominata come parte della costellazione. Stelle nominate: Deneb.eleceb, Calb eleceb, Cor Leonis





15 Virgo

Stelle nominate: Vindemitor, Azimech, Spica Virginis





16 Scorpio, Lupus, Centaurus

Con Pes Ophi si nomina la parte visibile della costellazione dell'Ofiuco fuori campo. Stelle nominate: Ralb alalco

La tavola riporta la firma del disegnatore e incisore: Georg Hayer, pictor Wratisl: Sculps:



18 Aquarius, Urna, Piscis notius

Urna, l'orcio dell'Aquarius, è una delle due costellazioni ideate da Bornmann.

Stelle nominate: Fomahaut



19 Pisces, Lineola, Brachium Andromeda

Lineola è la seconda costellazione ideata da Bornmann.

Brachium Andromeda è la parte di Andromeda visibile nella tavola



20 Cetus vel pistrix

Con Venter Ceti viene nominata la parte centrale della costellazione



21 Orion, Lepus, Eridanus

Stelle nominate: Bedelgeuse, Rigelelgeuse, Acarnar





22 Argus sive Navis, Canis Maior

Stelle nominate: Canopus, Athabor

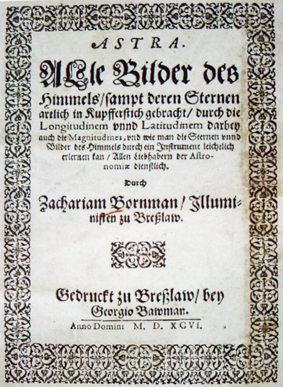

ASTRA.

 Alle Bilder des Himmels/sampt deren Sternen artlich in Kupfferstich gebracht/durch die Longitudinem unnd Latitudinem darbey auch die Magnitudines, und wie man die Sternen unnd Bilder des Himmels durch ein Instrument leichtlich erlernen/tan Allen Liebhabern der Astronomiae dienstlich.

Durch

 Zachariam Bornman/Illuministen zu Bresslaw.

Gedruckt zu Bresslaw/bey

Georgio Bawman.

Anno Domini M.D.XCVI.









Ritratto dell'autore









Tavole delle costellazioni e testo

Clicca sulle immagini per approfondire







1 Ursa Minor, Draco





2 Ursus Major





3 Cepheus, Deltoton, Cassiopeia





4 Libra, Bootes





5 Corona, Hercules





6 Cygnus, Lyra





7 Erichtonius, Perseus, Caput Gorgonis





8 Ophiuchus, Anguis





9 Capricornus, Sagitta, Delphin, Aquila





10 Equiculus, Pegasus





11 Andromeda, Canis Minor, Thuribulum





21 (12) Aries, Taurus





13 Cancer, Gemini





14 Leo





15 Virgo





16 Scorpio, Lupus, Centaurus





17 Sagittarius, Corona Merid:





18 Aquarius, Urna, Piscis notius





19 Pisces, Lineola, Brachium Andromeda





20 Cetus vel pistrix





21 Orion, Lepus, Eridanus





22 Argus sive Navis, Canis Maior





23 Corvus, Crater, Hydra





Tavola non numerata con le Orse e lo Zenit di Bresslaw
