Joseph Johann von Littrow |
Karte des Sternhimmels in Die Wunder des Himmels. Gemeinverständliche Darstellung des Weltsystems. Gemäß dem jetzigen Stande der Wissenschaft neubearbeitet von Dr. Paul Guthnick, Berlino 1913
|
Joseph Johann von Littrow
Karte des Sternhimmels
in
Die Wunder des Himmels. Gemeinverständliche Darstellung des Weltsystems. Gemäß dem jetzigen Stande der Wissenschaft neubearbeitet von Dr. Paul Guthnick, Berlino 1913
Continua dalla pagina principale dedicata alle opere di
Joseph Johann von Littrow
http://www.atlascoelestis.com/19.htm
Nell’edizione del 1910 e nella sua ristampa del 1913 dell’opera di J.J. von Littrow, curata dall’astronomo tedesco Paul Guthnick (https://de.wikipedia.org/wiki/Paul_Guthnick), sono allegate due carte incollate su tela di lino del formato di 56 cm per 112.

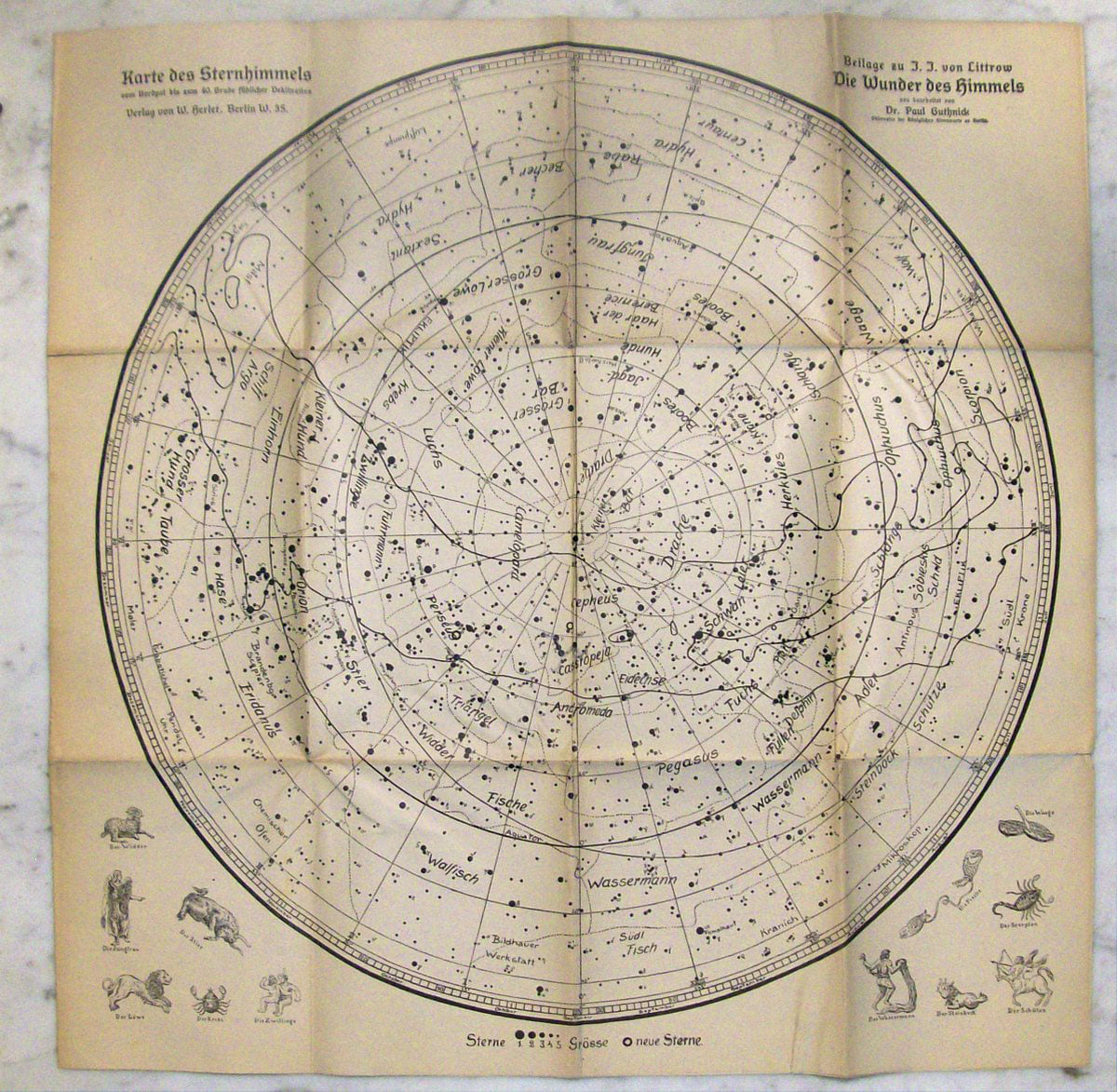

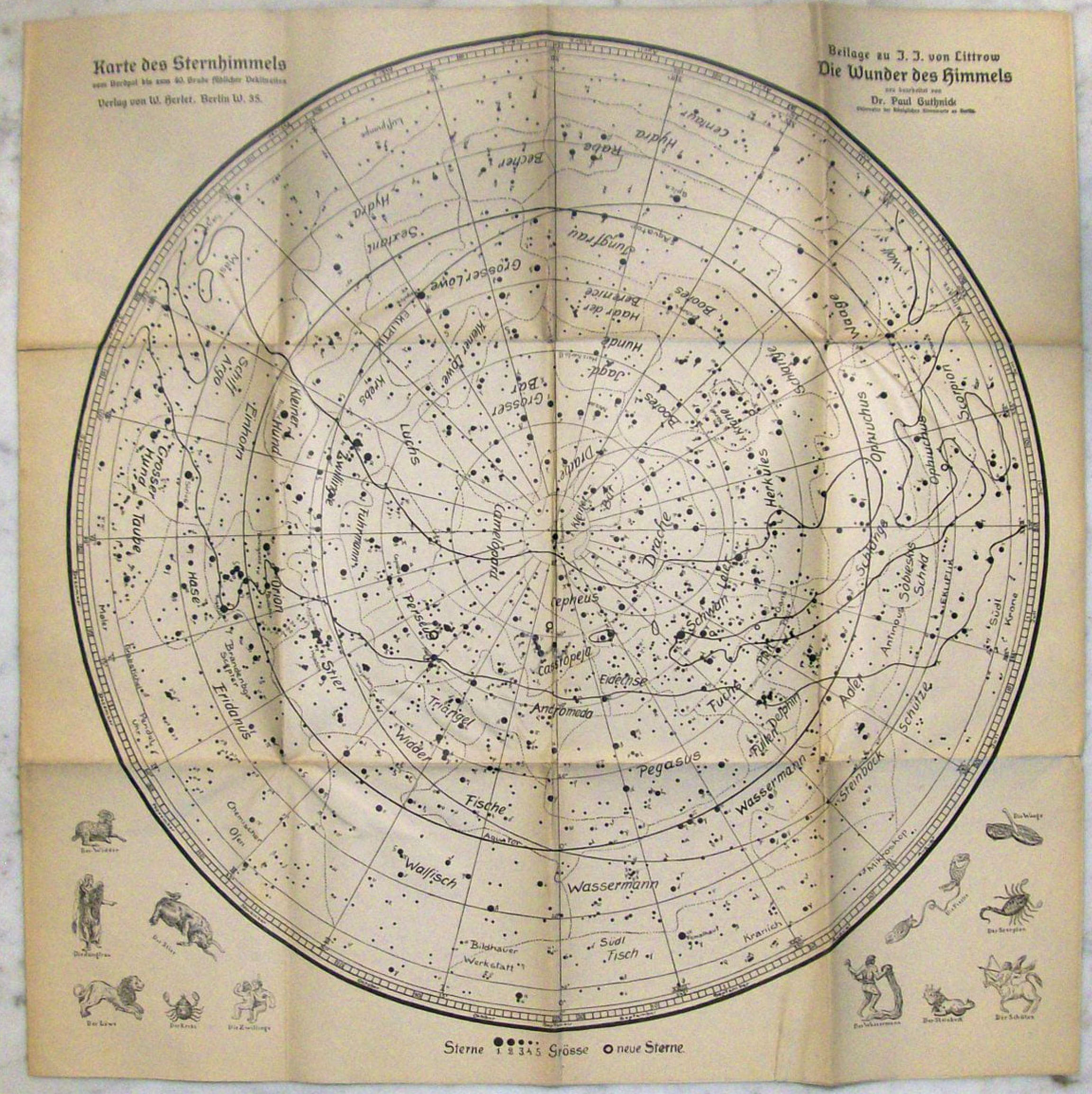

La prima è un planisfero celeste boreale centrato sul polo nord celeste equatoriale e avente come cerchio periferico quello di declinazione australe di -45°. Sono pertanto riprodotte tutte le stelle visibili nell’arco di un anno da una latitudine boreale non inferiore ai 45°.

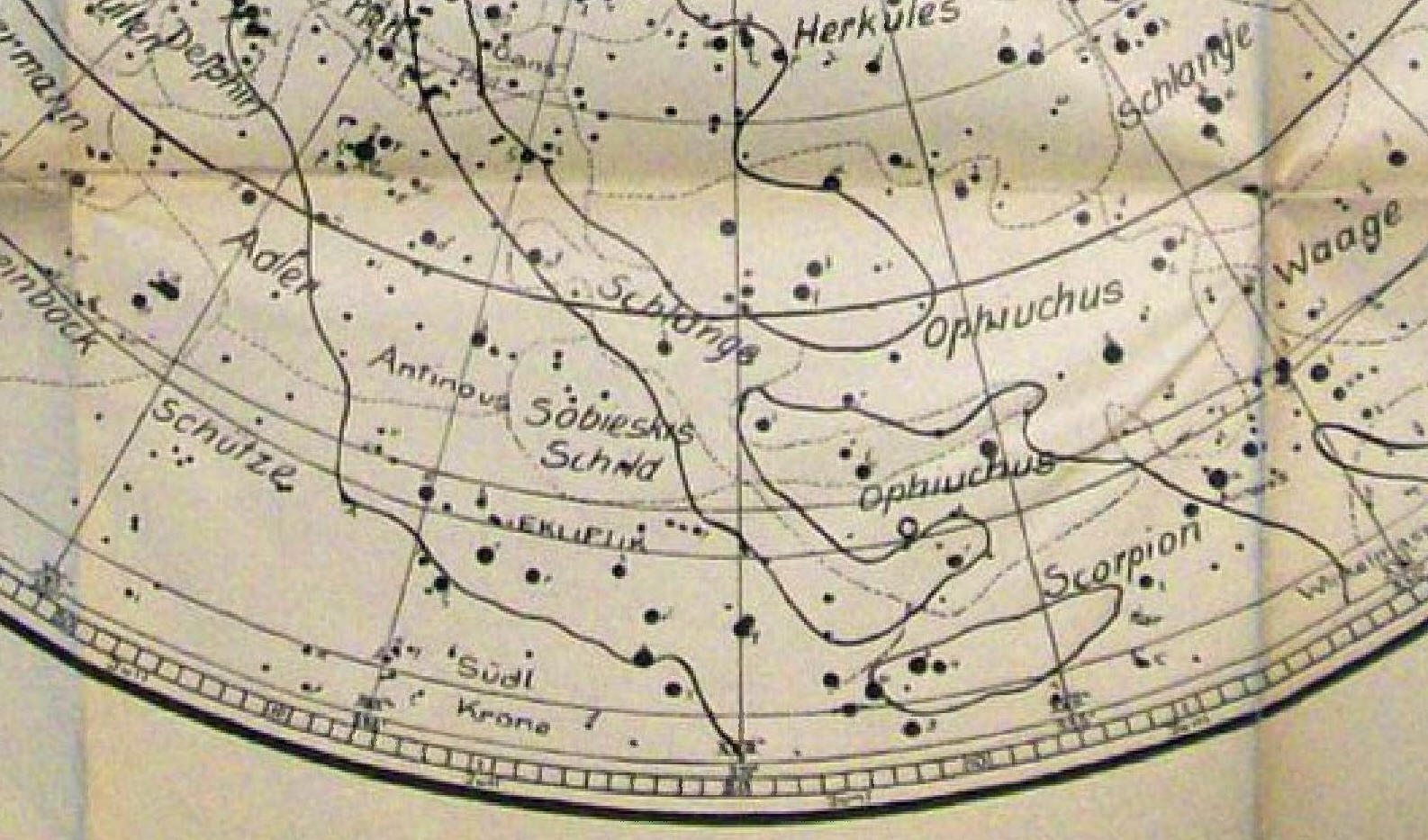

Il planisfero è costruito in visione concava e riporta le stelle visibili ad occhio nudo fino alla quinta “grandezza”. Le costellazioni, delimitate da un tratteggio periferico e nominate in lingua tedesca, sono quelle del periodo e, non essendo ancora entrata in vigore la riforma di Delporte (http://www.atlascoelestis.com/introduzione2.htm ) , ne appaiono anche alcune ora cadute in disuso.
Il reticolo di riferimento è essenzialmente quello equatoriale con in evidenza il polo celeste boreale, l’equatore celeste, cerchi di declinazione ogni 20° e raggi di ascensione retta ogni 15° (un’ora). Sul coluro equinoziale viene indicata in progressione di 20° la declinazione mentre sul cerchio periferico insiste una scala graduata che misura l’ascensione retta ora per ora e al passo di 4 minuti primi.
Il reticolo eclittico è presente con il solo cerchio dell’eclittica.

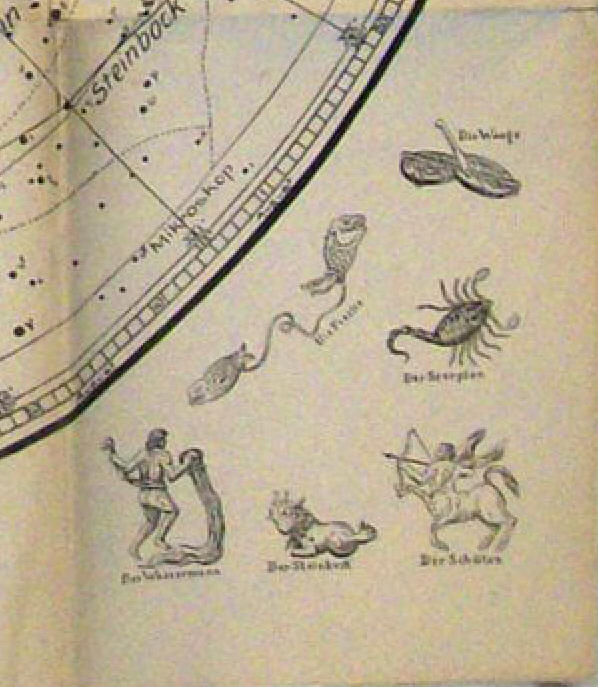

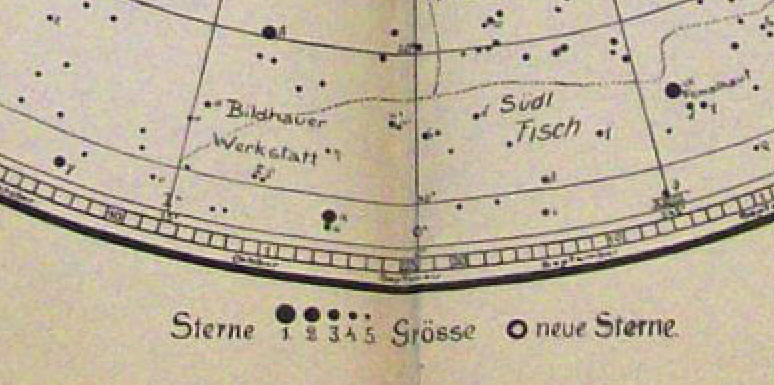

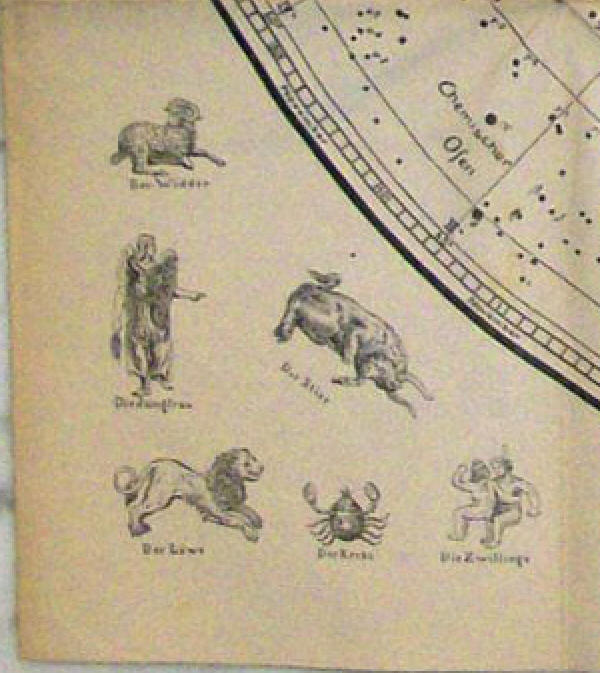

Nella base della tavola troviamo la scala delle grandezze stellari e i dodici disegni dei personaggi mitologici delle costellazioni zodiacali.

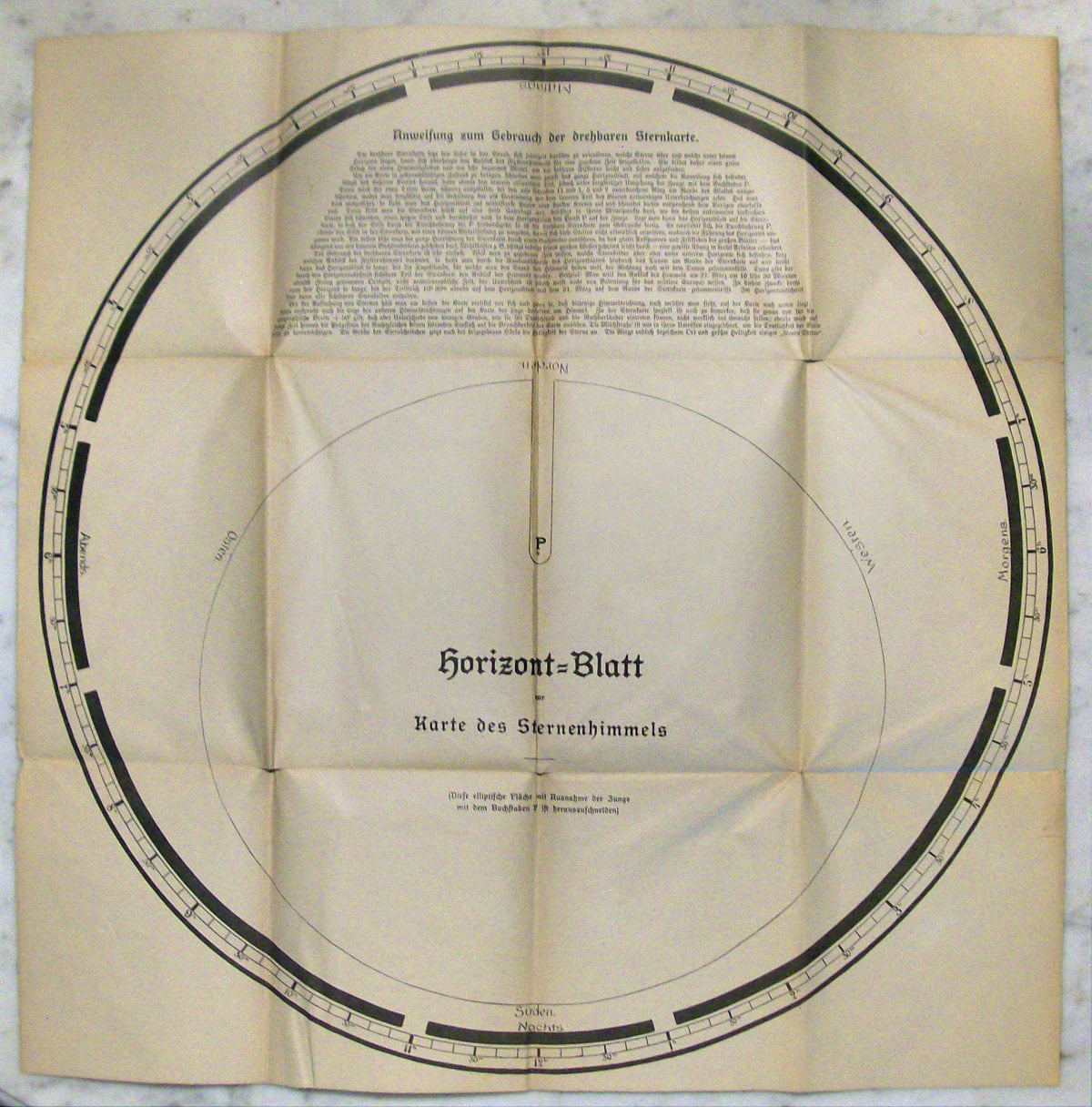

La seconda tavola “ Horizon Blatt fur Karte des Sternenhimmels” è, come si può anche dedurre dal titolo, una maschera che, opportunamente ritagliata lungo il cerchio dell’orizzonte e applicata con un perno centrale sul planisfero celeste, può essere utilizzata per evidenziare, per ogni giorno dell’anno e ad ogni ora della notte, tutte le costellazioni visibili da una latitudine boreale di 47°.
Ringrazio David Kolb per aver fornito le immagini del libro di sua proprietà:
https://www.facebook.com/photo?fbid=6359370997422030&set=pcb.1483776911968409
Copertina

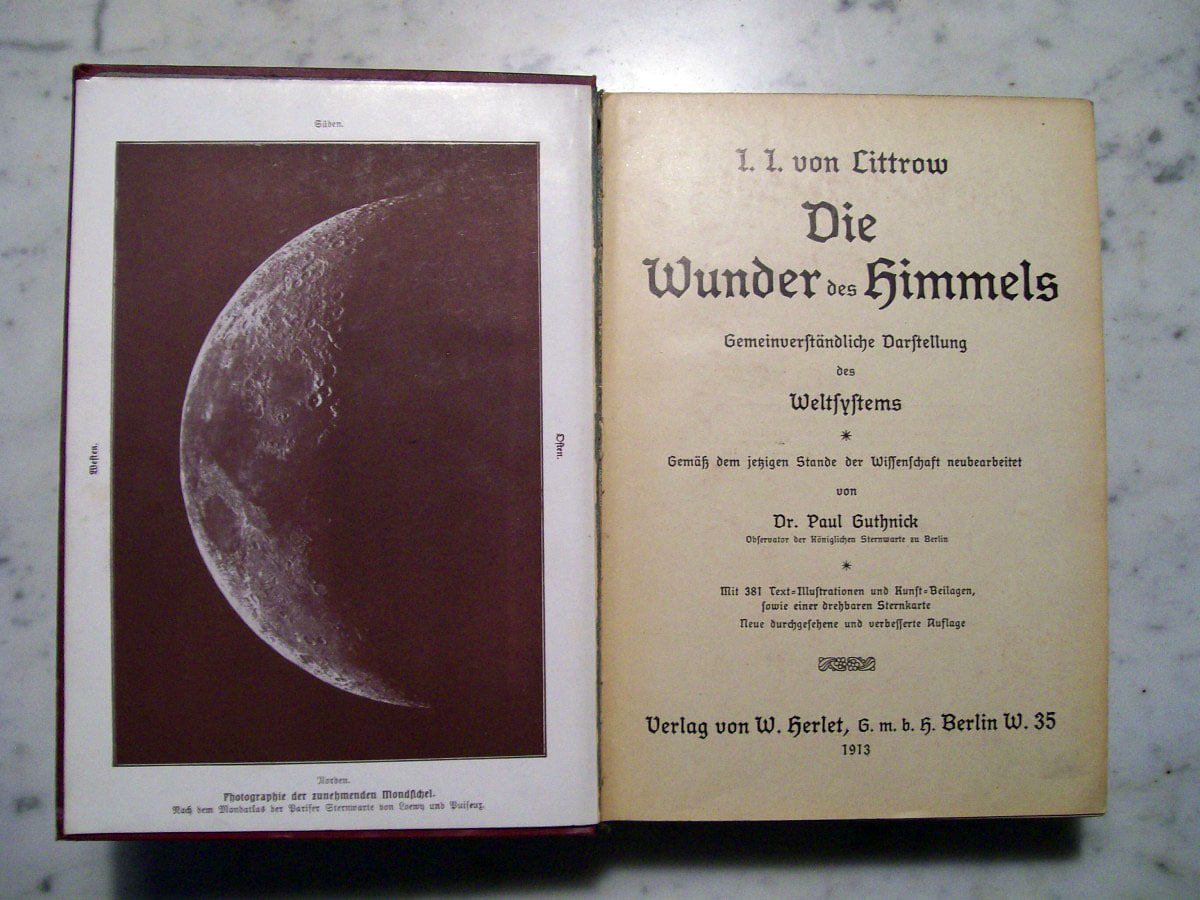

Titolo
Tasca

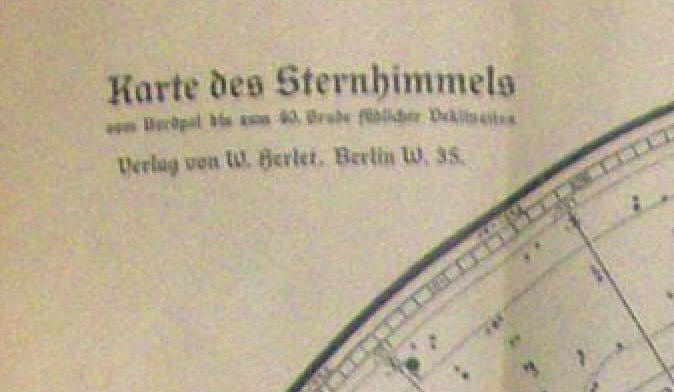

Karte des Sternhimmels
Horizon Blatt fur Karte des Sternenhimmels
di FELICE STOPPA
GIUGNO 2021
