Pierre Charles Le Monnier

La Théorie des Comètes, Hemisphere Austral, Paris 1743









Pierre Charles Le Monnier





La Théorie des Comètes, Hemisphere Austral, Paris 1743











La riproduzione del cielo australe di Le Monnier è contenuta, insieme a quello boreale , nella sua opera del 1743 dedicata alla teoria delle comete.

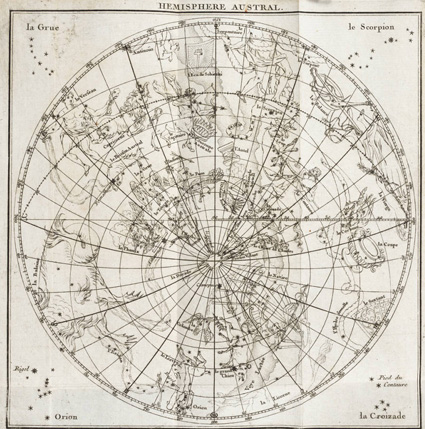

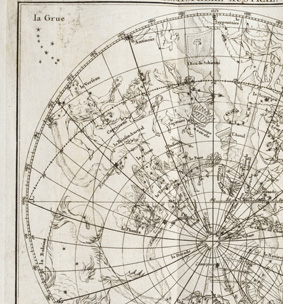

La tavola dell’emisfero australe disegnata e incisa da Dheulland, circa 20 centimetri di lato, riproduce in proiezione polare stereografica tutte le stelle fino alla terza magnitudine visibili dal polo equatoriale alla linea dell’equatore; il diametro del cerchio è di circa 17 centimetri .  Essendo la proiezione concava la visione delle costellazioni è geocentrica, cioè quella naturale.

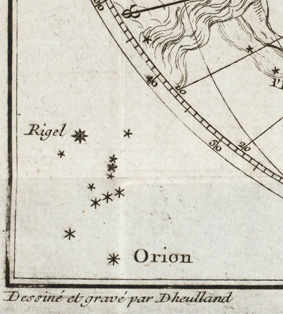

Incisa da Dheulland







Il reticolo incentrato sul polo equatoriale si limita a riportare i due coluri, il circolo polare, quello del Tropico del Capricorno e dell’Equatore che fa da circonferenza alla carta, su questo è possibile leggere l’ascensione retta con la precisione di un grado. La declinazione è leggibile attraverso una scala graduata con tacche di un grado posta sul raggio di uno dei coluri.

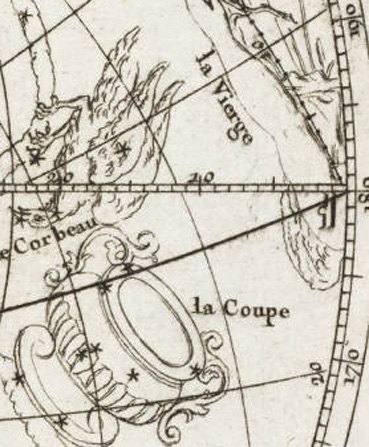

Coluro e scala graduata della declinazione

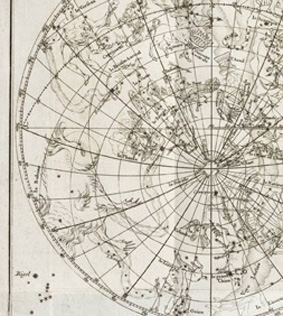

Equatore e scala graduata per l'ascensione retta









Sul Polo Eclittico è incentrato un altro reticolo che evidenza cerchi di latitudine ogni 10 gradi e linee di longitudine sempre ogni 10 gradi, parte di queste intersecano  la linea dell’Eclittica  che  attraversa le costellazioni zodiacali poste a sud dell’equatore. Sulla linea dell’eclittica è posta una scala graduata con tacche di un grado.

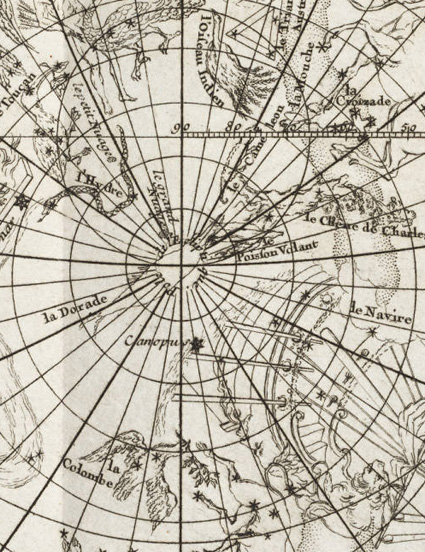

I due Poli

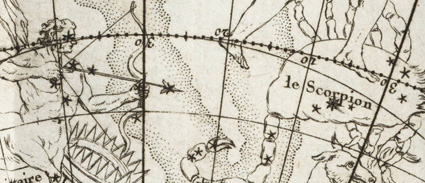

Eclittica









Nella carta sono presenti le seguenti costellazioni non tolemaiche: La Colombe, La Croizade, Le Chene de Charles, l'Ecu de Sobieski e le dodici costellazioni catalogate dai viaggiatori Keiser e Houtman e riportate nell' atlante del 1603 del Bayer.

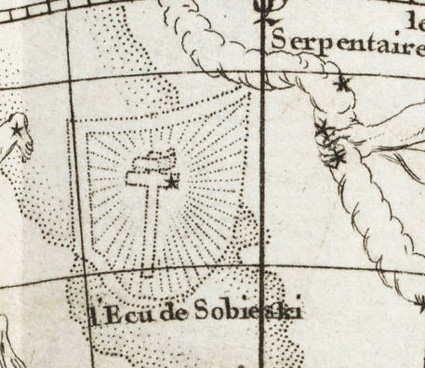

L'Ecu de Sobieski











Le dodici costellazioni di Keiser e Houtman







Ai quattro angoli sono riprodotti alcuni allineamenti stellari.

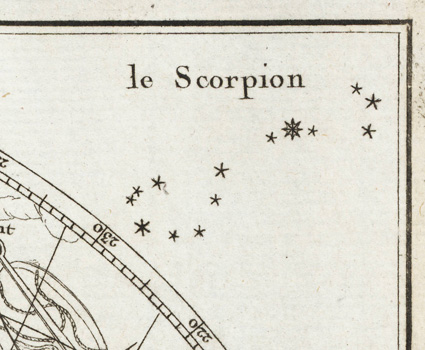

Le Scorpion
