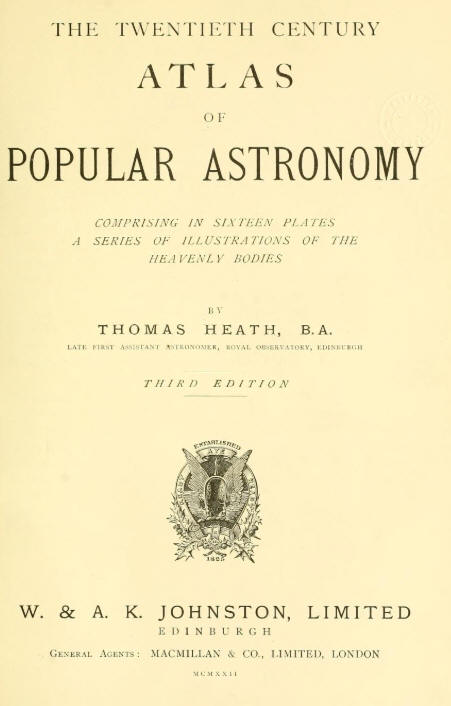

Il libro di Thomas Heath che presento in questa pagina è la terza edizione del 1922 del suo fortunato saggio divulgativo dedicato al Sistema Solare.

L’intero volume può essere consultato al seguente indirizzo per cortesia di

Internet Archive:







https://archive.org/details/twentiethcentury00heat

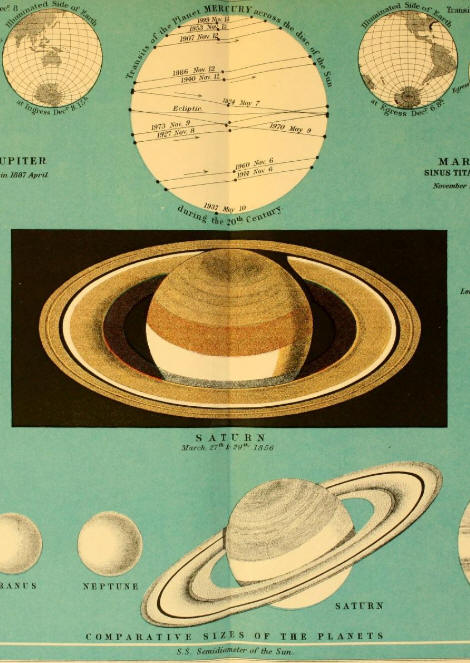

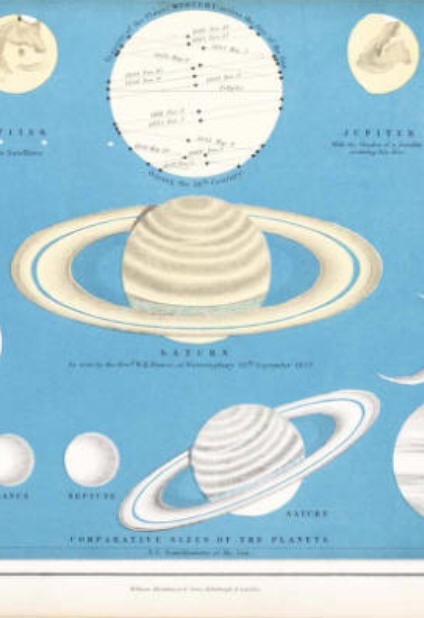

I quattordici capitoli che lo compongono, dei quali l’ultimo è dedicato alle stelle, sono seguiti da 16 grandi tavole a doppia pagina (33 cm per 26,2) che illustrano i contenuti del libro.

Queste tavole riportano la dicitura Engraved, Printed and Published by W & A. K. Johnston, Limited Edimburgh (l’editore del libro) e non a caso ma perché ripropongono con pochissime variazioni le 18 tavole contenute nell’Atlas of Astronomy pubblicato nel 1855 a firma di Alexander Keith Johnston.



Quest’ultimo atlante può essere consultato alla pagina seguente per cortesia di



LINDA HALL LIBRARY:

http://lhldigital.lindahall.org/cdm/ref/collection/astro_atlas/id/1333

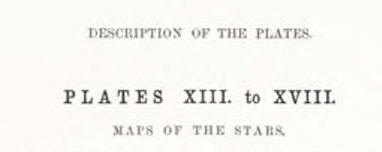

Il volume del 1855 è un vero e proprio atlante dove la parte testuale consiste esclusivamente nella dettagliata spiegazione e uso delle singole tavole.



Le sei tavole che rappresentano le carte del cielo stellato sono identiche in entrambi i volumi e possono pertanto essere datate ad un anno non successivo al 1855 e riportano costellazioni e relative stelle posizionate per il 1850.

Di queste sei le prime quattro sono costruite in proiezione cilindrica, in visione concava, al centro  sono attraversate orizzontalmente dalla sezione del circolo equatoriale e verticalmente dalla sezione del coluro equatoriale o solstiziale. Nel loro insieme rappresentano tutta la fascia celeste intorno all’equatore per una escursione positiva e negativa di 45° di declinazione.

La quinta e la sesta tavola sono dedicate alle calotte polari: costruite in proiezione polare equatoriale stereografica hanno al centro i rispettivi poli dove si incrociano ortogonalmente i due coluri e per circonferenza esterna i cerchi di declinazione relativi alla declinazione +45° per la calotta boreale e -45° per quella australe.

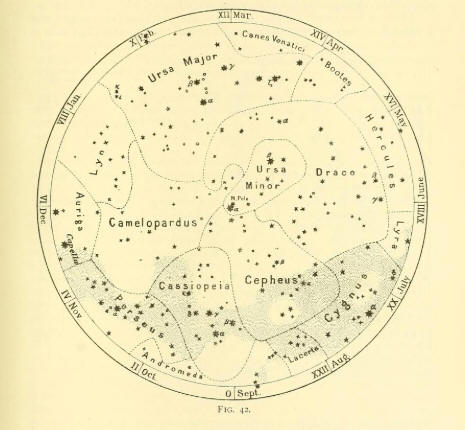

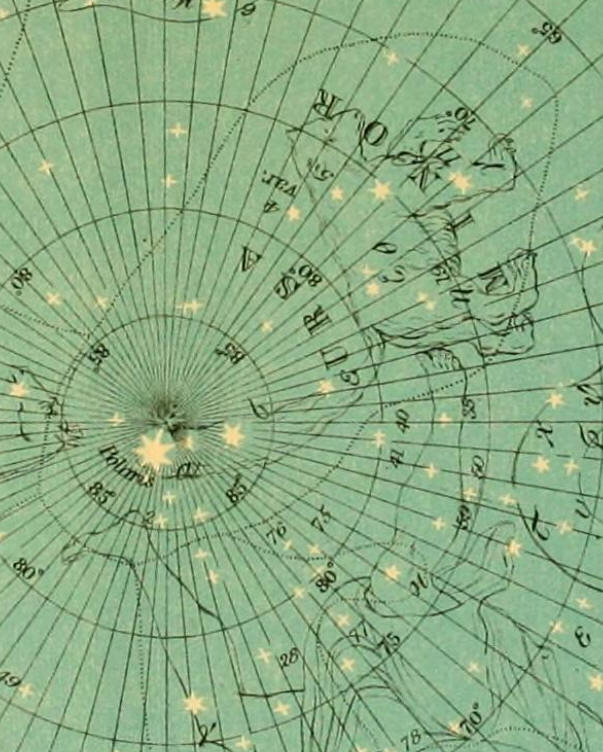

Polo Nord equatoriale e Ursa Minor



Il reticolo di riferimento per tutte le tavole è quello equatoriale rappresentato, con relativa scala numerata, da raggi di ascensione retta tracciati ogni 5° e circoli di declinazione tracciati ogni 5°.

La linea dell’Eclittica è la sola che rappresenta il reticolo eclittico, priva di scala graduata è taggata dai soli simboli delle costellazioni zodiacali.

Le costellazioni sono nominate in lingua latina, sono impersonate dal disegno dei relativi personaggi mitologici racchiuse entro linee puntinate che ne determinano i confini.

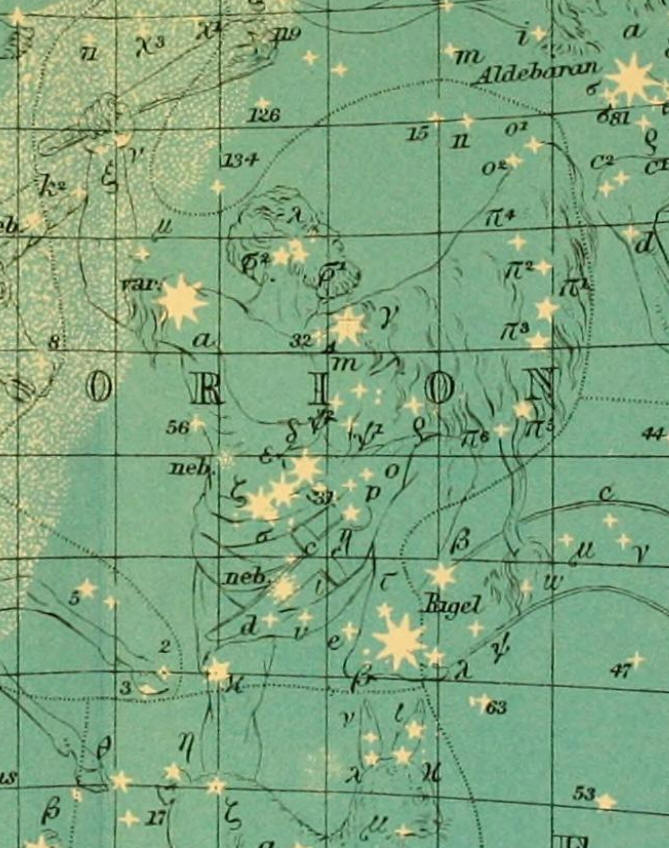

Orion



Le stelle riportate sono distinte in cinque magnitudini, denominate secondo il metodo Bayer-Flamsteed e accompagnate, solo le più luminose, dal nome proprio.

Ricca è la segnalazione di variabili, nebulose, ammassi e oggetti storici tipo la Supernova del 1752 in Cassiopea. Ben dettagliata la presenza della Via Lattea.





La Supernova del 1752 in Cassiopea



























































Per gli approfondimenti clicca sulle immagini
