Caleb Stillson Hammond & Company

The Southern Hemisphere – The Northern Hemisphere, New York 1919

Caleb Stillson Hammond & Company

The Heavens, The Southern Hemisphere – The Northern Hemisphere, New York 1919

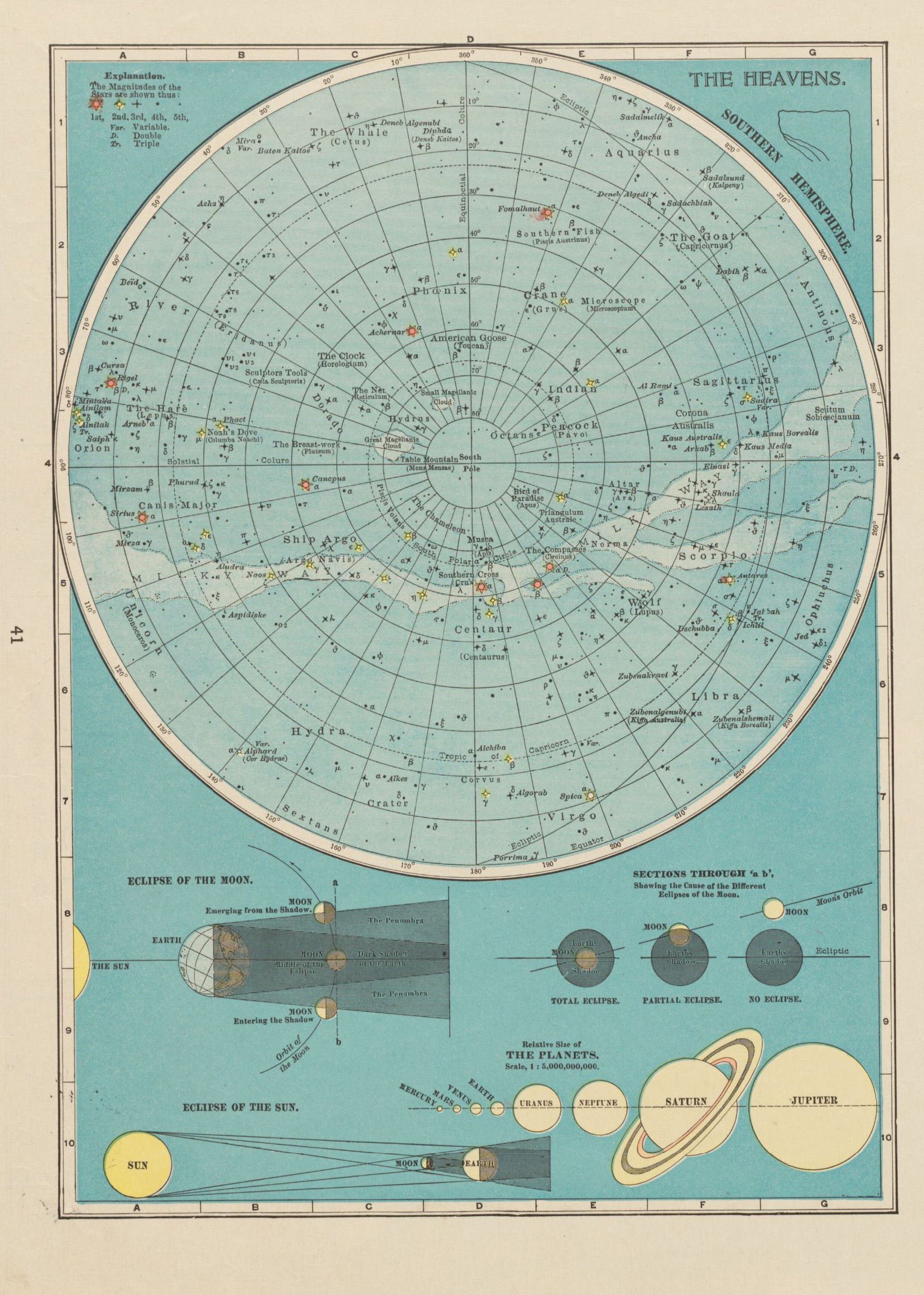

La grande tavola di 51 per 34 cm relativa ai due emisferi celesti è rappresentata nella pagina n° 41 di una delle tante edizioni dei dettagliati atlanti che la C.S. Hammond & Company produsse nella prima metà del novecento.

Di seguito si possono analizzare quelli prodotti nel 1911 e nel 1927 dove però non appare la copia della nostra tavola celeste:

Per cortesia di

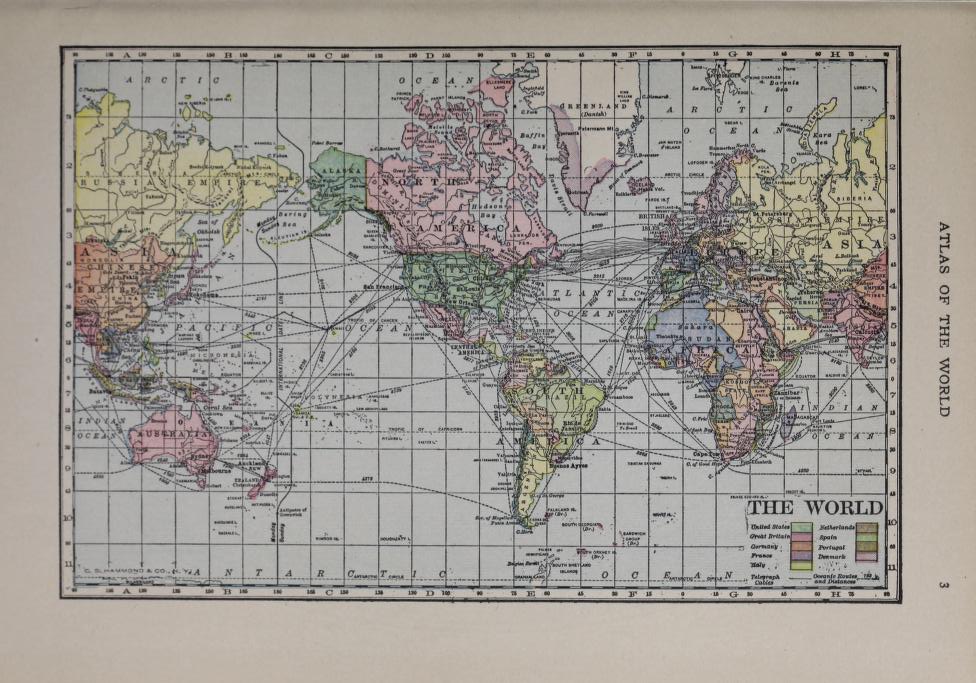

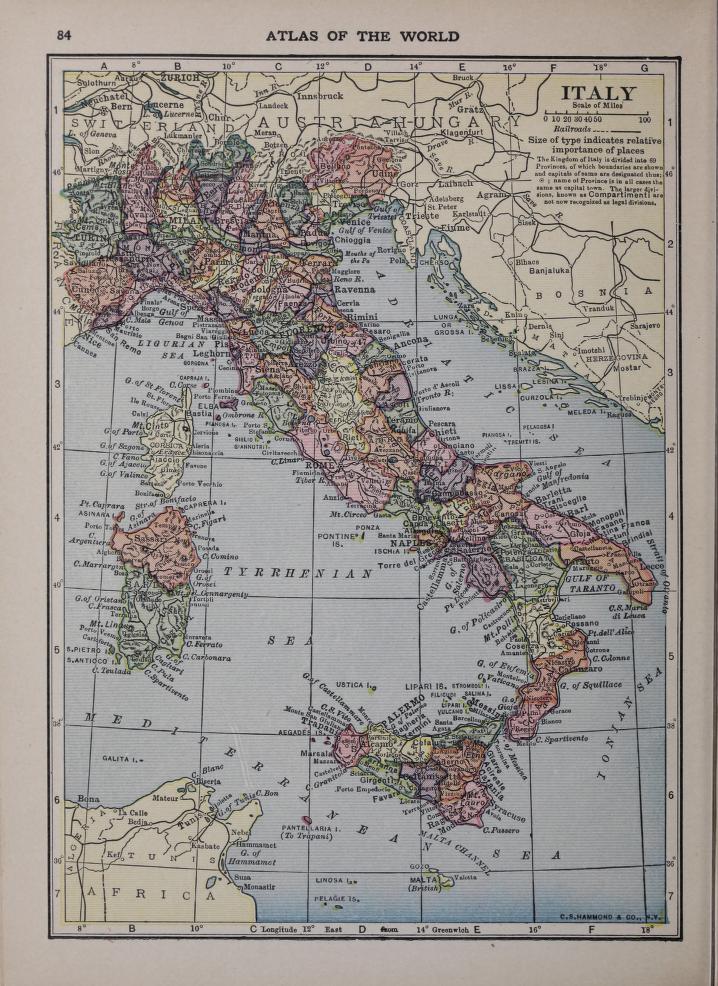

Hammond's handy atlas of the worldcontaining new maps of each state and territory in the United States and of every country in the world. New York 1911

https://openlibrary.org/books/OL13443425M/Hammond's_handy_atlas_of_the_world

Per cortesia di

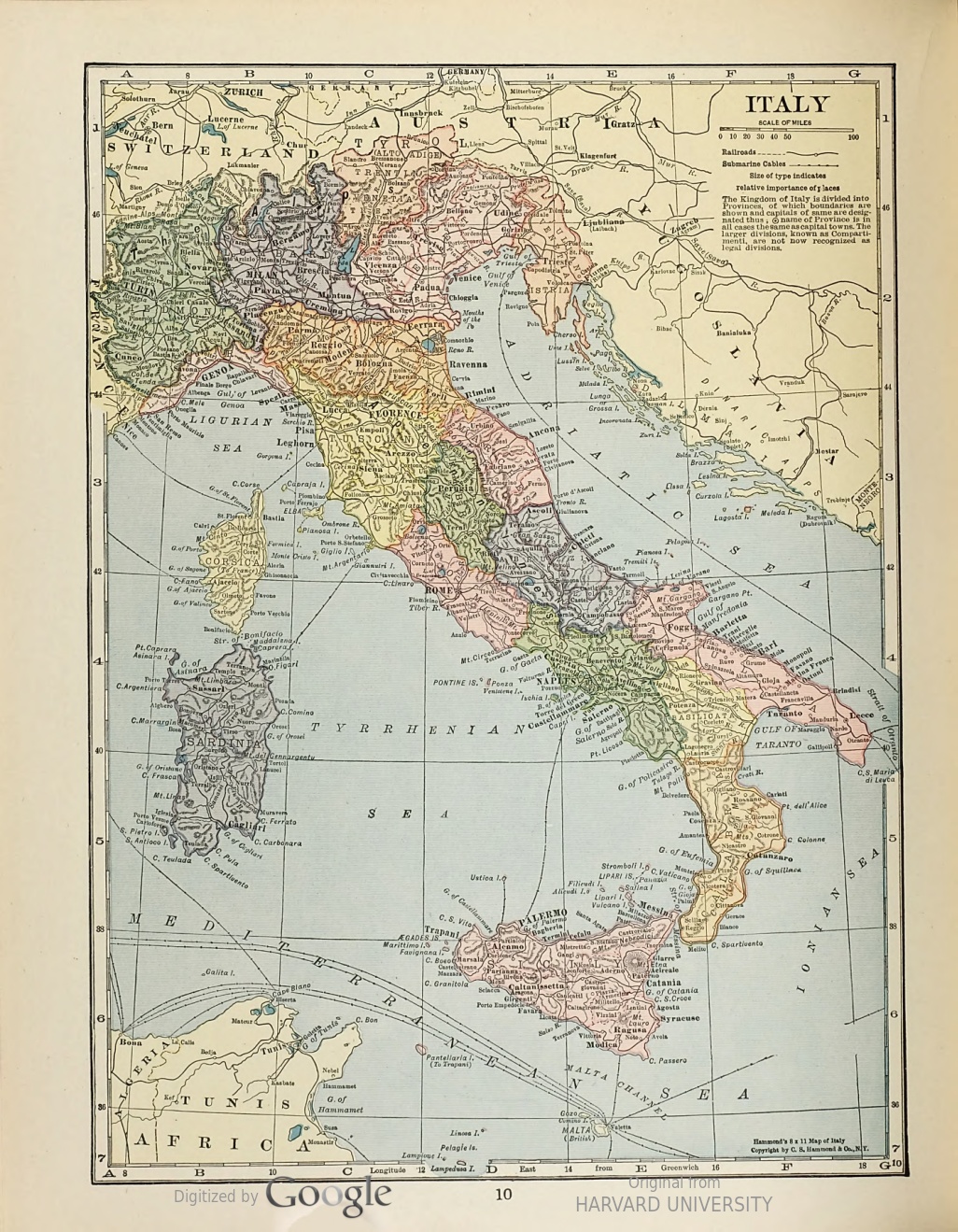

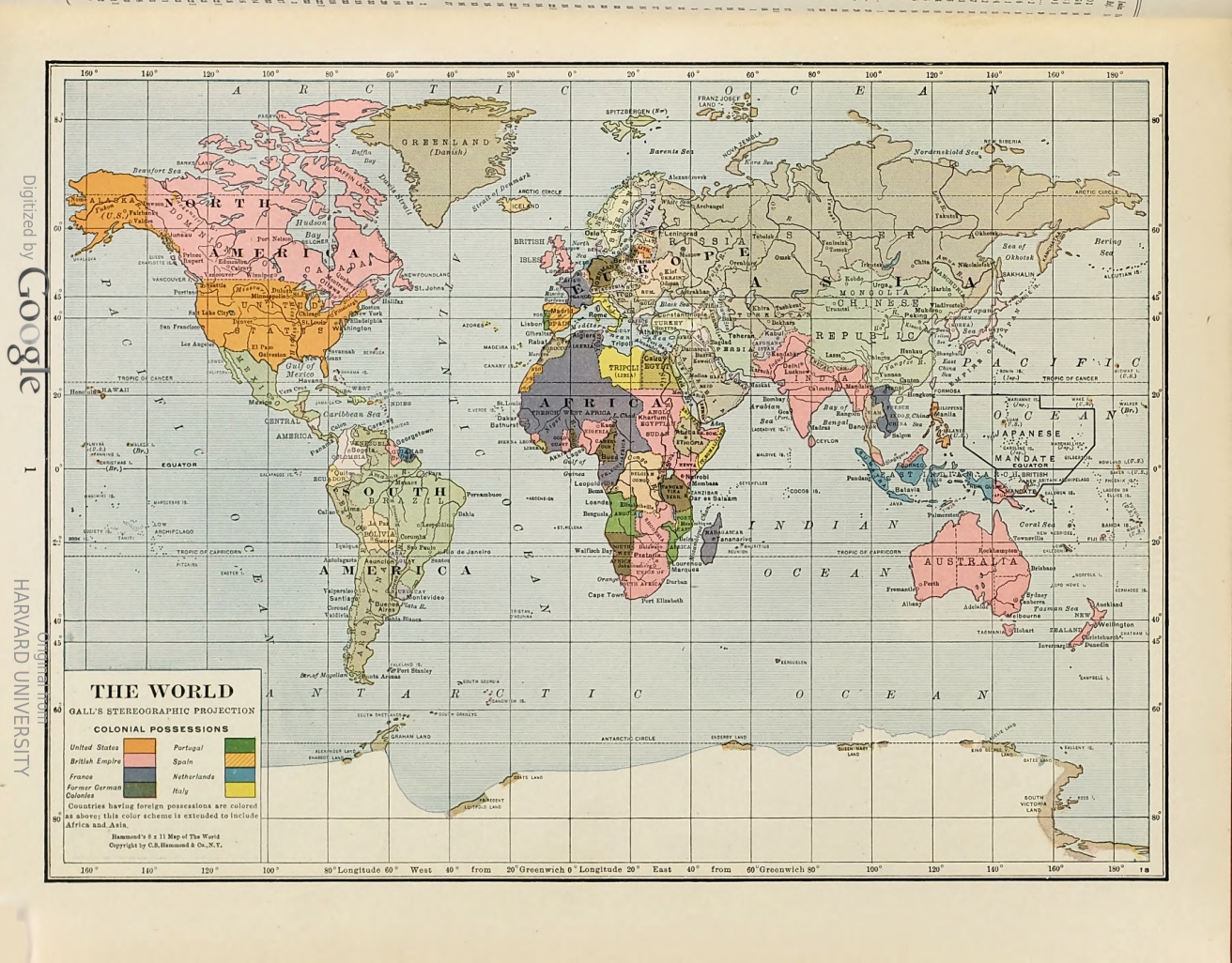

Hammond's Modern atlas of the world : with new maps and new census figures of all countries and cities, New York 1927

https://catalog.hathitrust.org/Record/102723200

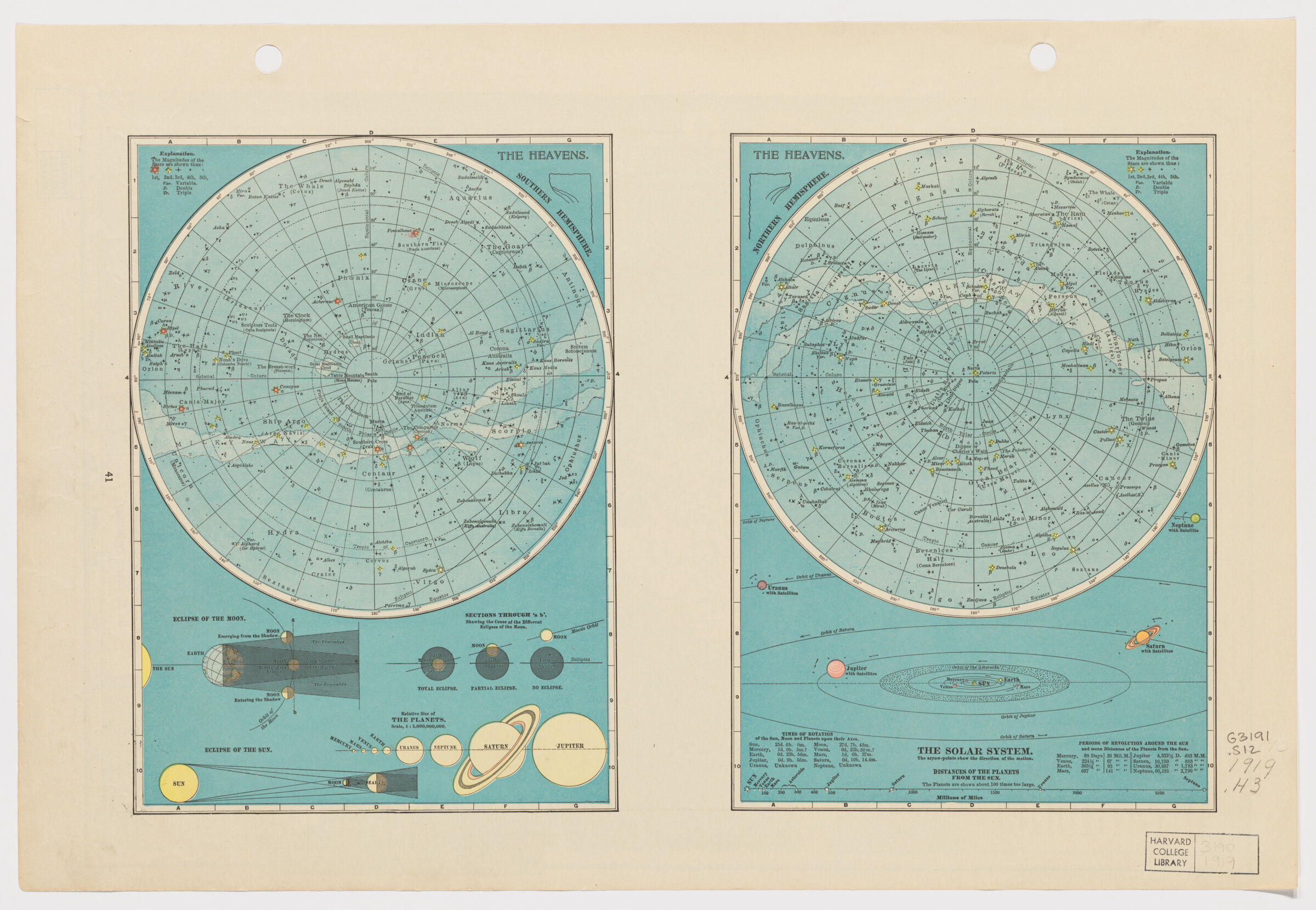

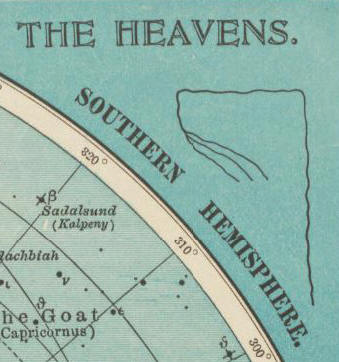

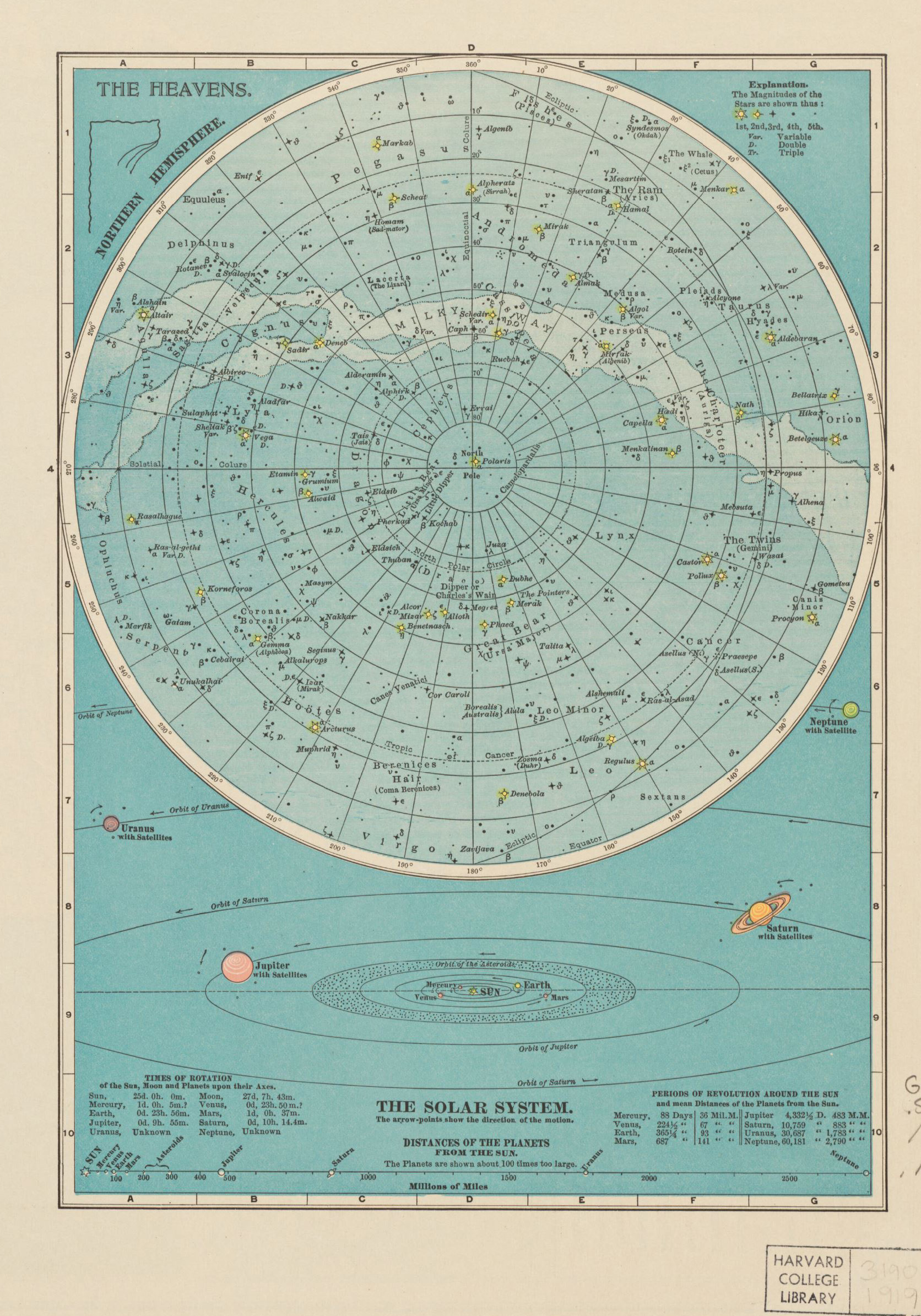

The Heavens, The Southern Hemisphere – The Northern Hemisphere, New York 1919

Per cortesia di

https://curiosity.lib.harvard.edu/expeditions-and-discoveries/catalog/38-990115275790203941

I due emisferi celesti sono costruiti in proiezione polare equatoriale concava aventi al centro la proiezione dei rispettivi poli equatoriali e con cerchio perimetrale quello della proiezione dell’equatore celeste dove l’ascensione retta viene misurata ogni 10° in corrispondenza con i relativi raggi partenti dai poli.

Cerchi di declinazione sono disegnati ogni 10° e la relativa scala è riportata sull’asse del coluro equinoziale. Completano la rete di riferimento i due circoli polari, il circolo del tropico del Capricorno nell’emisfero sud e quello del tropico del Cancro nell’emisfero nord, gli archi di pertinenza dell’Eclittica, gli assi del coluro solstiziale e quello equinoziale.

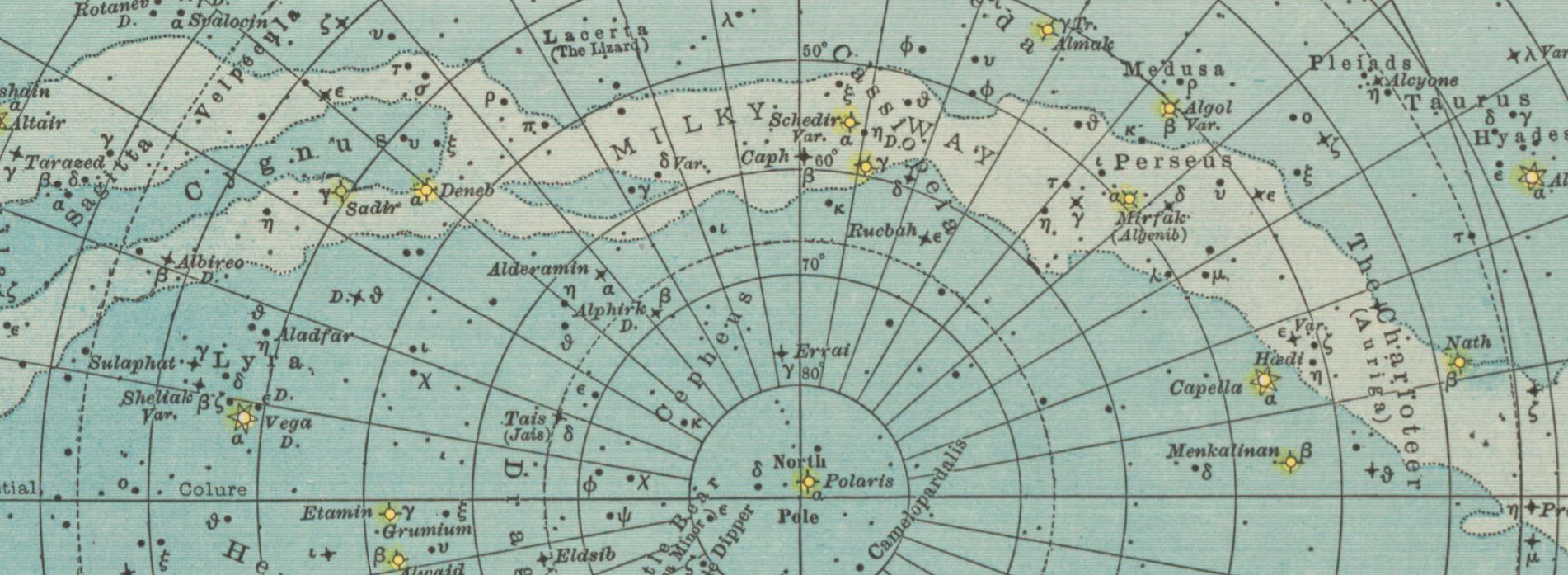

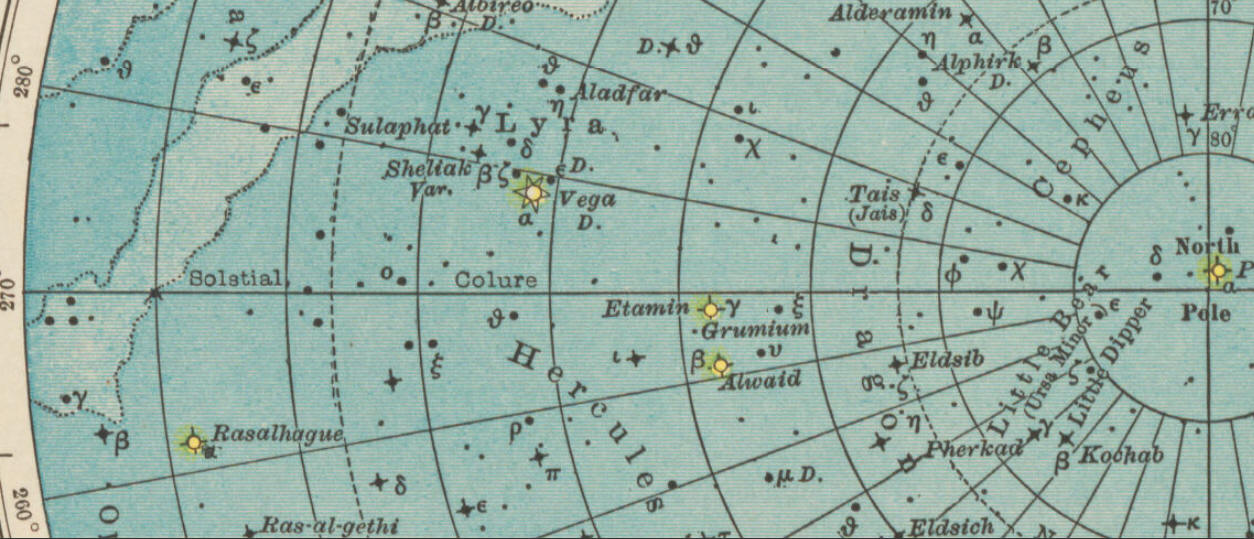

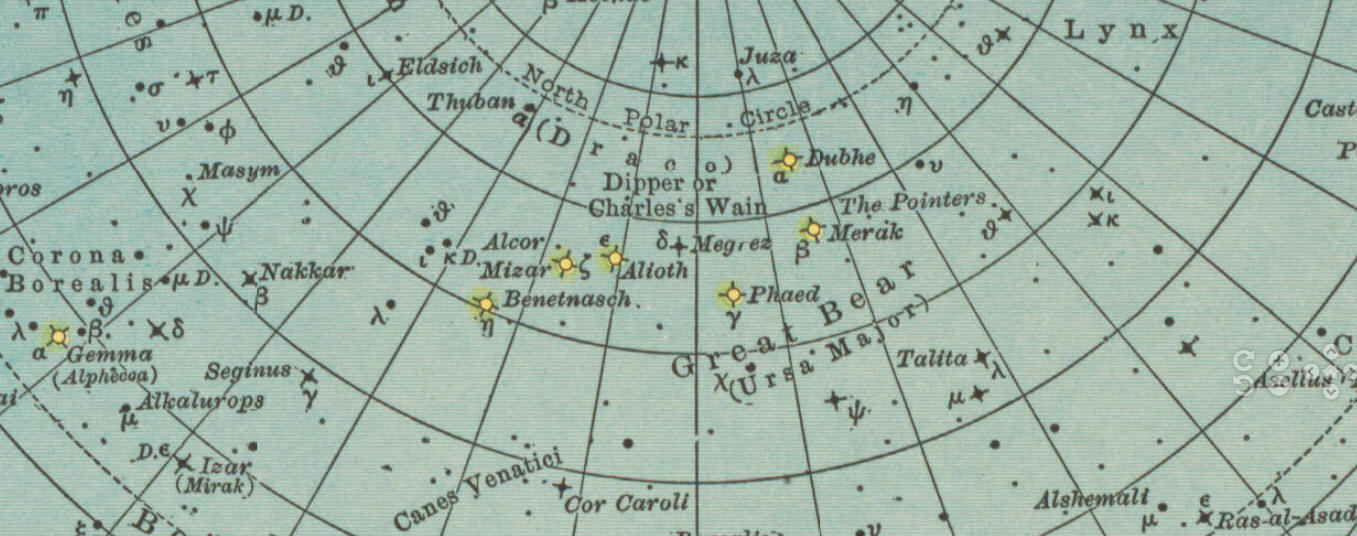

Polo equatoriale nord e circolo polare artico

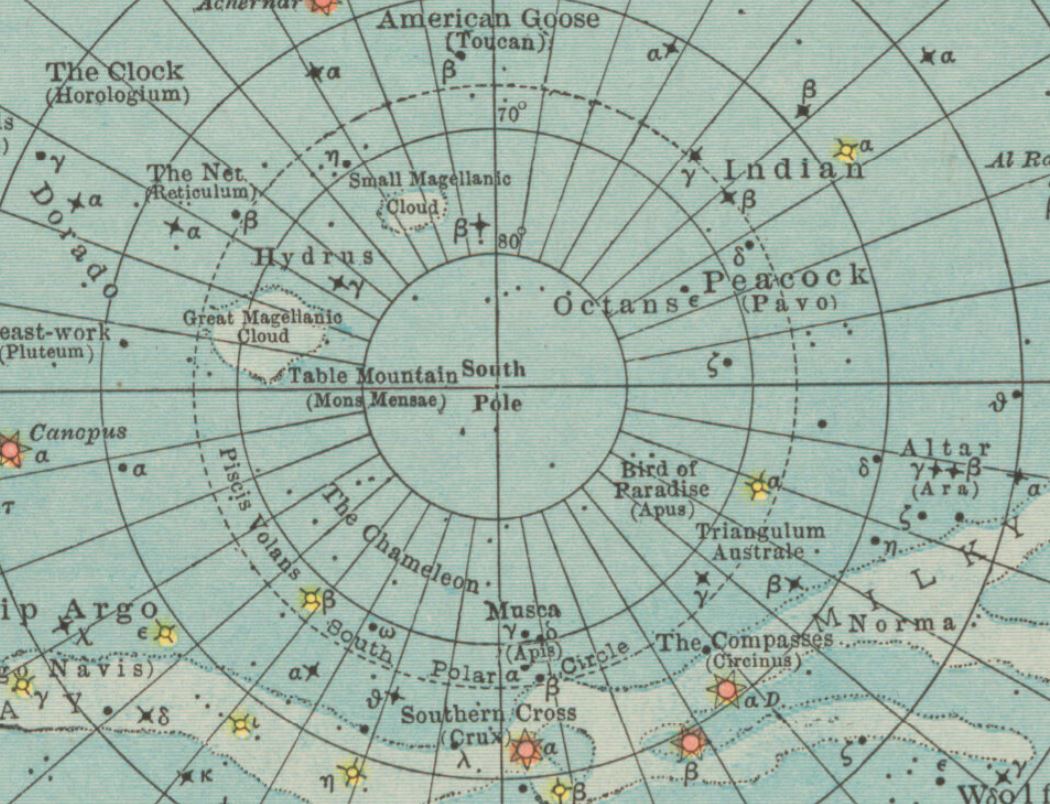

Polo equatoriale sud e circolo polare antartico

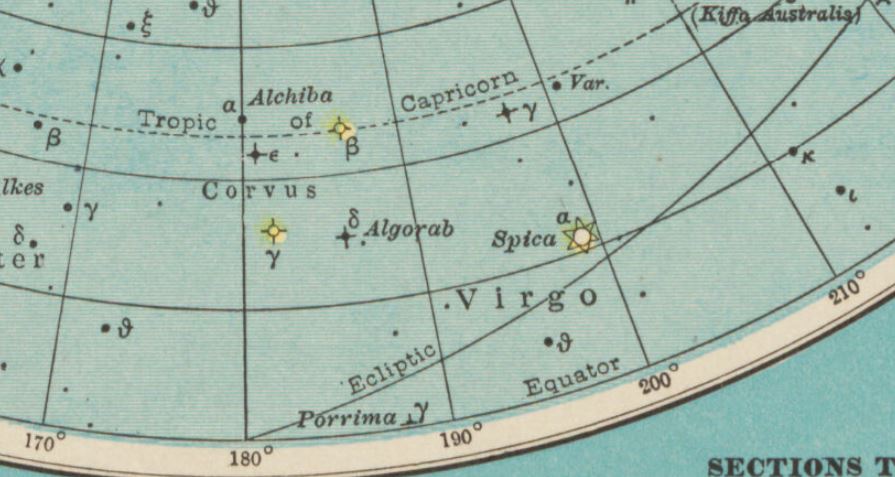

Tropico del Capricorno nell’emisfero sud, Eclittica, Equatore

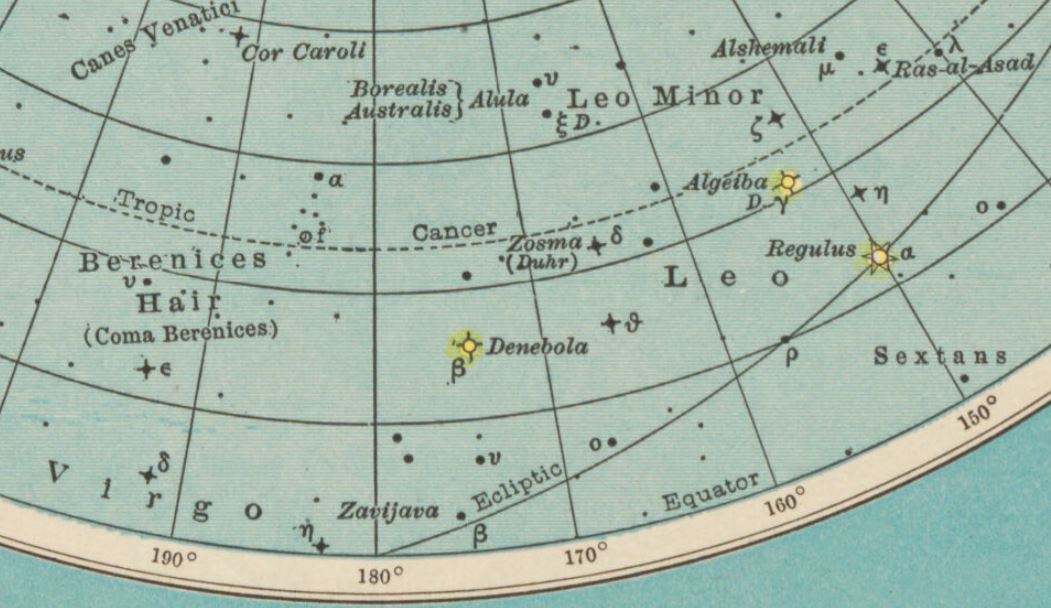

Tropico del Cancro nell’emisfero nord , Eclittica, Equatore

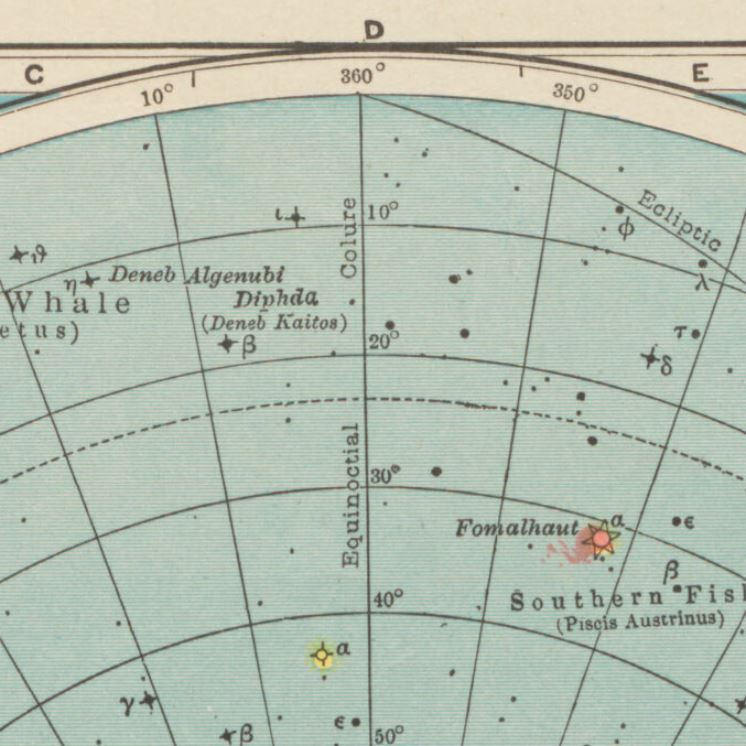

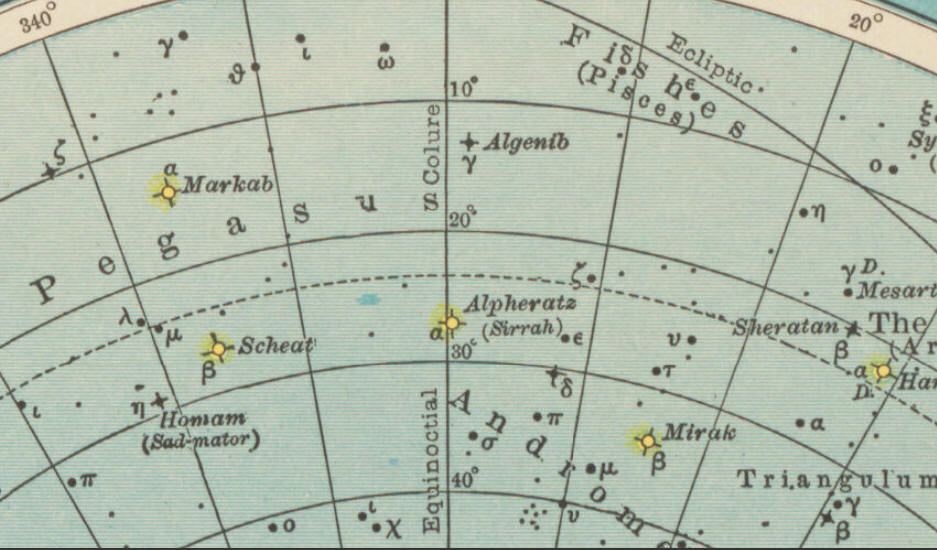

Coluro equinoziale nell’emisfero sud e nell’emisfero nord

Coluro solstiziale nell’emisfero sud e nell’emisfero nord

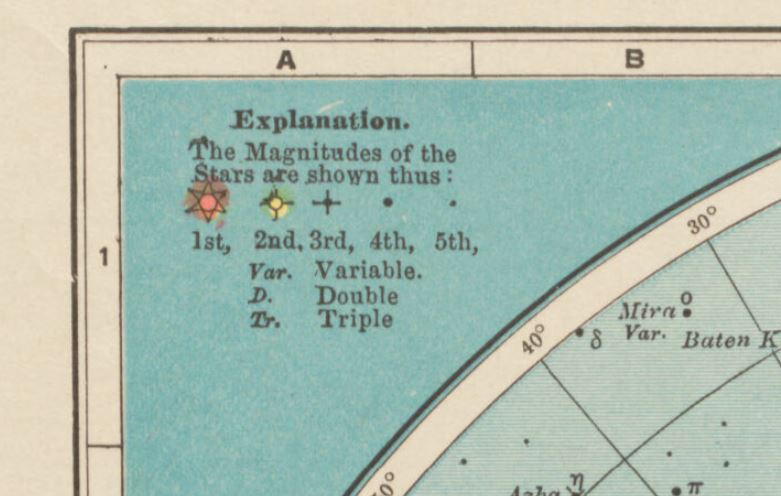

Le stelle riportate sono quelle visibili ad occhio nudo suddivise in cinque ordini di grandezza e nominate da lettere in progressione dell’alfabeto greco costellazione per costellazione, per molte viene citato il nome proprio. Sono posizionate per l’anno 1900.

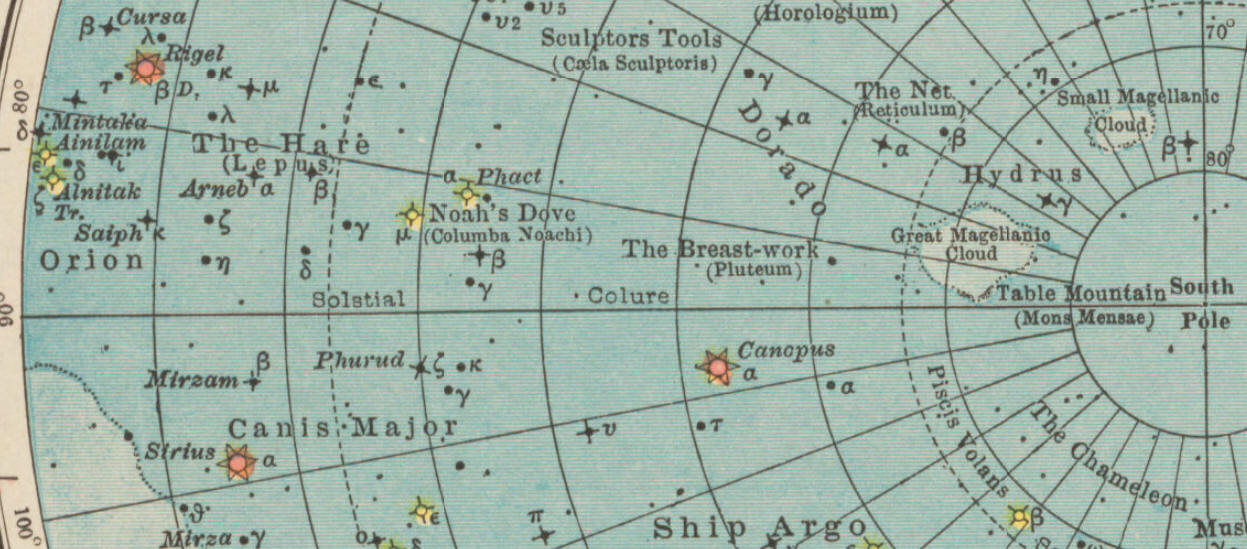

Le costellazioni, senza confini, disegni mitologici e tratteggi unificatori, sono nominate in latino ed in inglese e corrispondono a quelle che verranno ufficialmente ratificate da Delporte nel decennio successivo (http://www.atlascoelestis.com/21.htm ) anche se per alcune viene utilizzato un nome ora non più in vigore, vedi ad esempio Pluteum come variante di Pictor e Mons Mensae anziché Mensa.
