Hieronymo de Girava



Typo de la carta cosmographica de Gaspar Vopellio Medeburgense

in

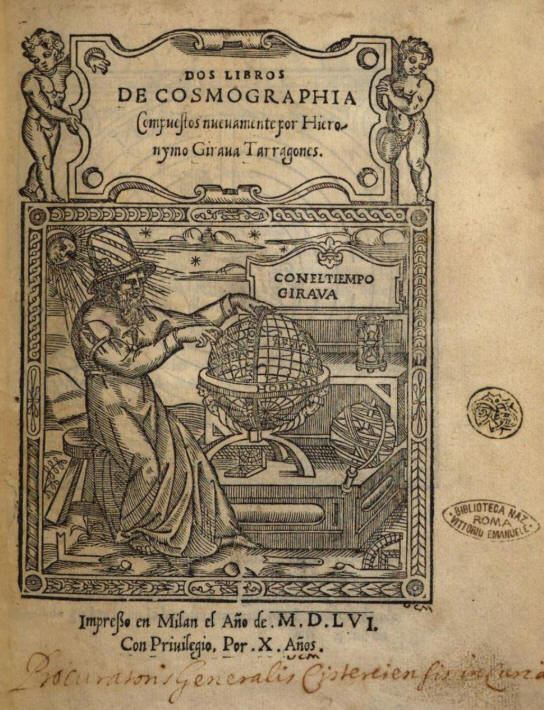

Dos Libros de Cosmographia. Milan: G.A. Castiglione and C. Carron, Milano 1556









Hieronymo de Girava





Typo de la carta cosmographica de Gaspar Vopellio Medeburgense

in

Dos Libros de Cosmographia. Milan: G.A. Castiglione and C. Carron, Milano 1556

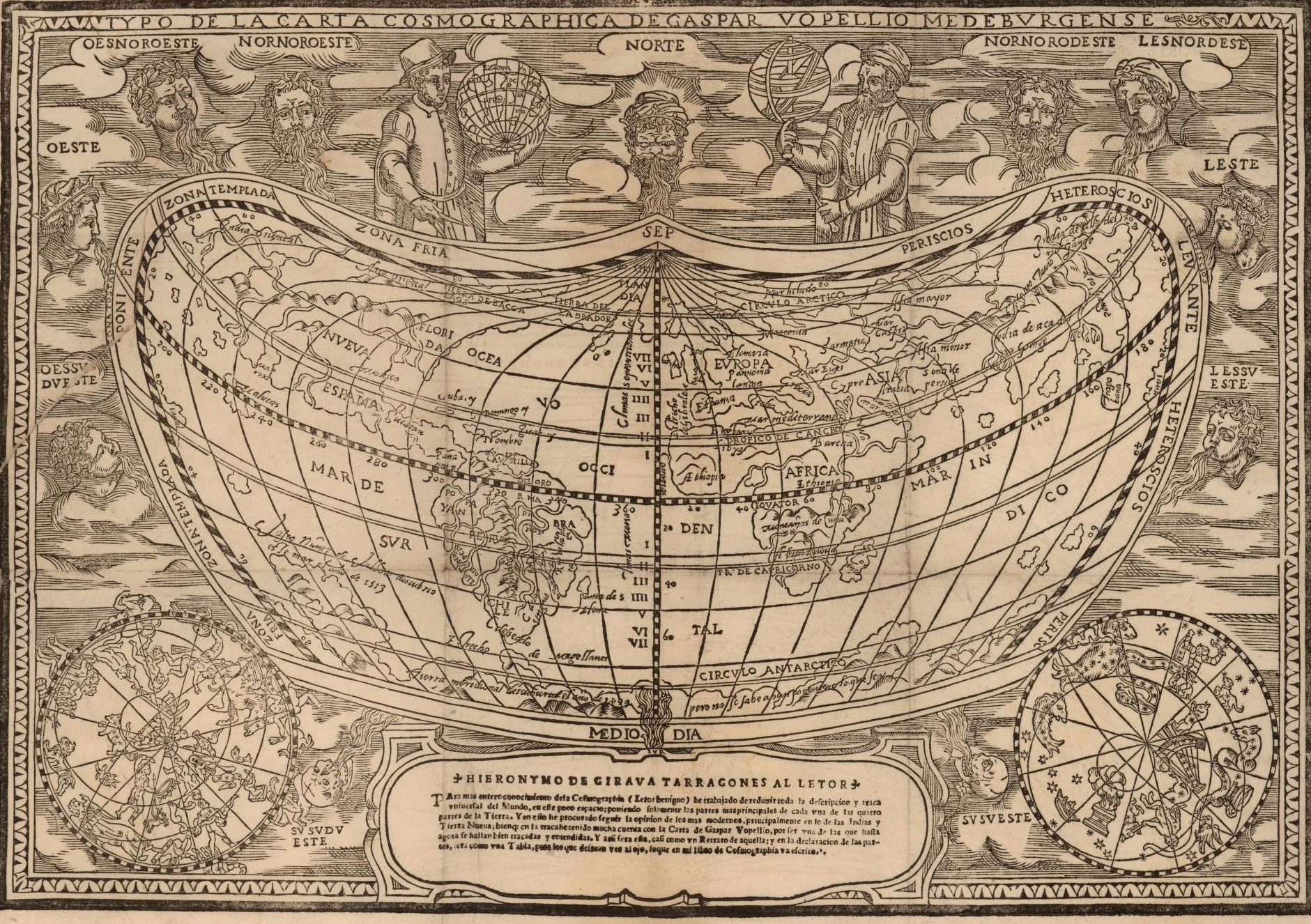

La tavola di H. de Girava, cm 28,5 per 40,5, annessa al suo libro pubblicato a Milano nel 1556:



Dos Libros de Cosmographia. Milan: G.A. Castiglione and C. Carron, Milano 1556

http://weblioteca.uv.es/cgi/view7.pl?sesion=2019071616112615771&source=uv_im_b14350452&format=mosaic&mini=1&mend=60

https://books.google.it/books?id=ksp4jUnoBn0C&printsec=frontcover&dq=inauthor:%22Jeronimo+Girava%22&hl=it&sa=X&ved=0ahUKEwiQhNq90rnjAhUJKewKHTOrCxIQ6wEINDAB#v=thumbnail&q&f=false



 e riedita identica nel suo secondo libro, La Cosmographia, y Geographia, pubblicato a Venezia nel 1570,



https://books.google.it/books?id=tt4EqmQHAaYC&printsec=frontcover&dq=inauthor:%22Jeronimo+Girava%22&hl=it&sa=X&ved=0ahUKEwiQhNq90rnjAhUJKewKHTOrCxIQ6wEILDAA#v=onepage&q&f=false

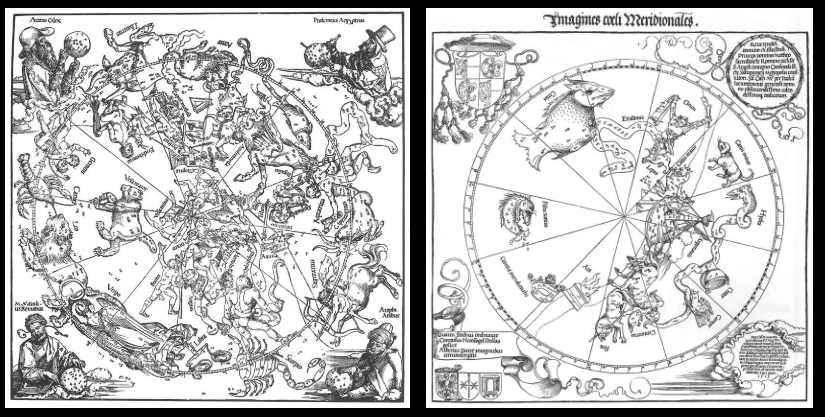

 è da ascrivere alla tradizione dei planisferi celesti del cinquecento che hanno per riferimento quelli del Dürer del 1515 ma in particolare ripropone quasi esattamente, sia per lo stile che per il contenuto, una tavola analoga di Caspar Vopel del 1545, ora andata perduta, nella quale i particolari dei planisferi celesti avevano per modello il  globo celeste manoscritto del 1532 di questo autore, ora depositato al Kölnische Stadtmuseum di Colonia:

http://www.atlascoelestis.com/Vopel%202010%20base.htm

https://www.meteo-maarssen.nl/lib_vopel_1536.html

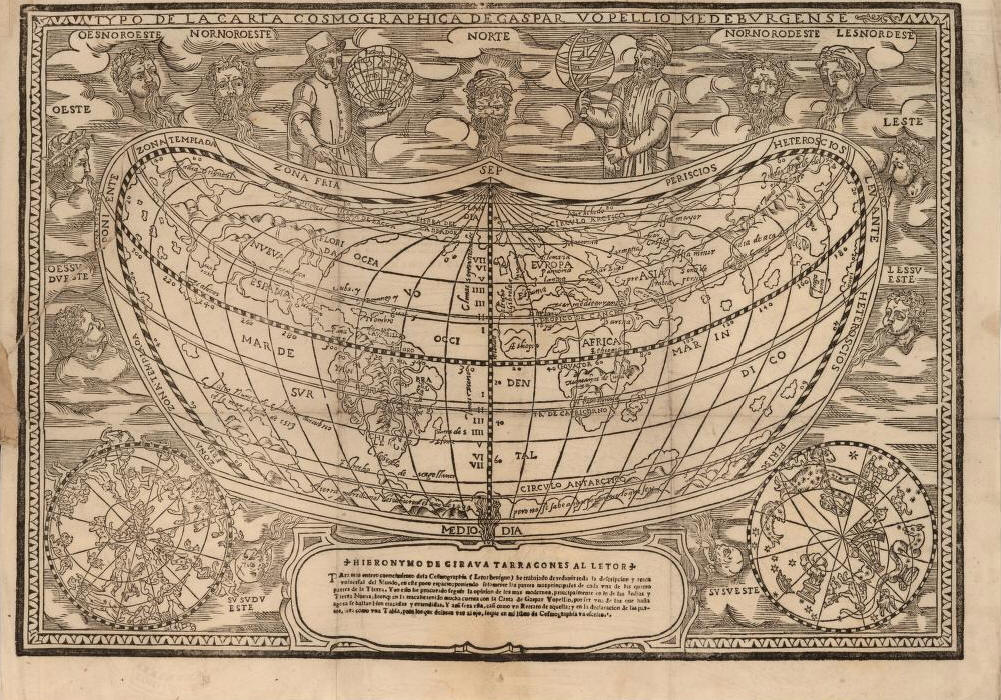

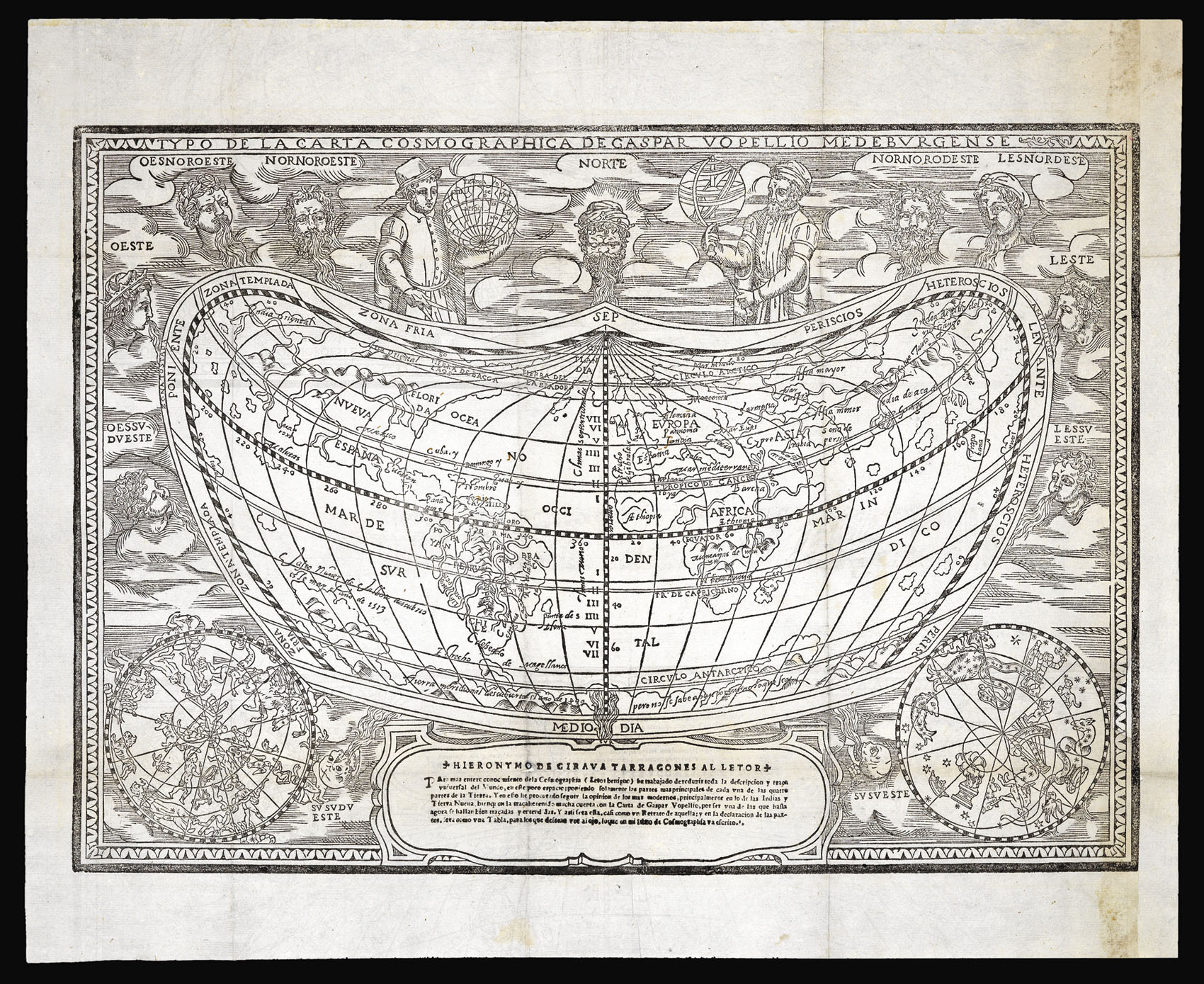

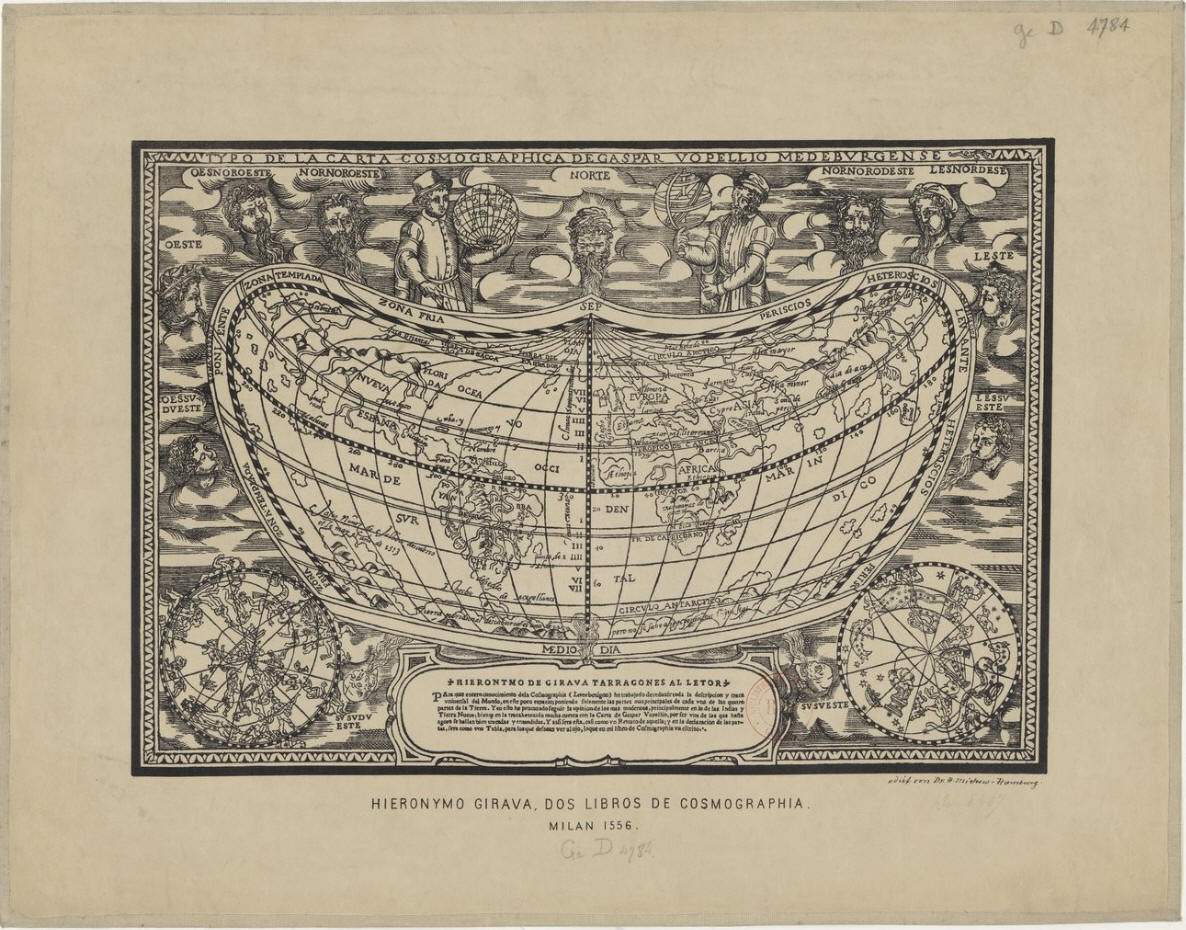

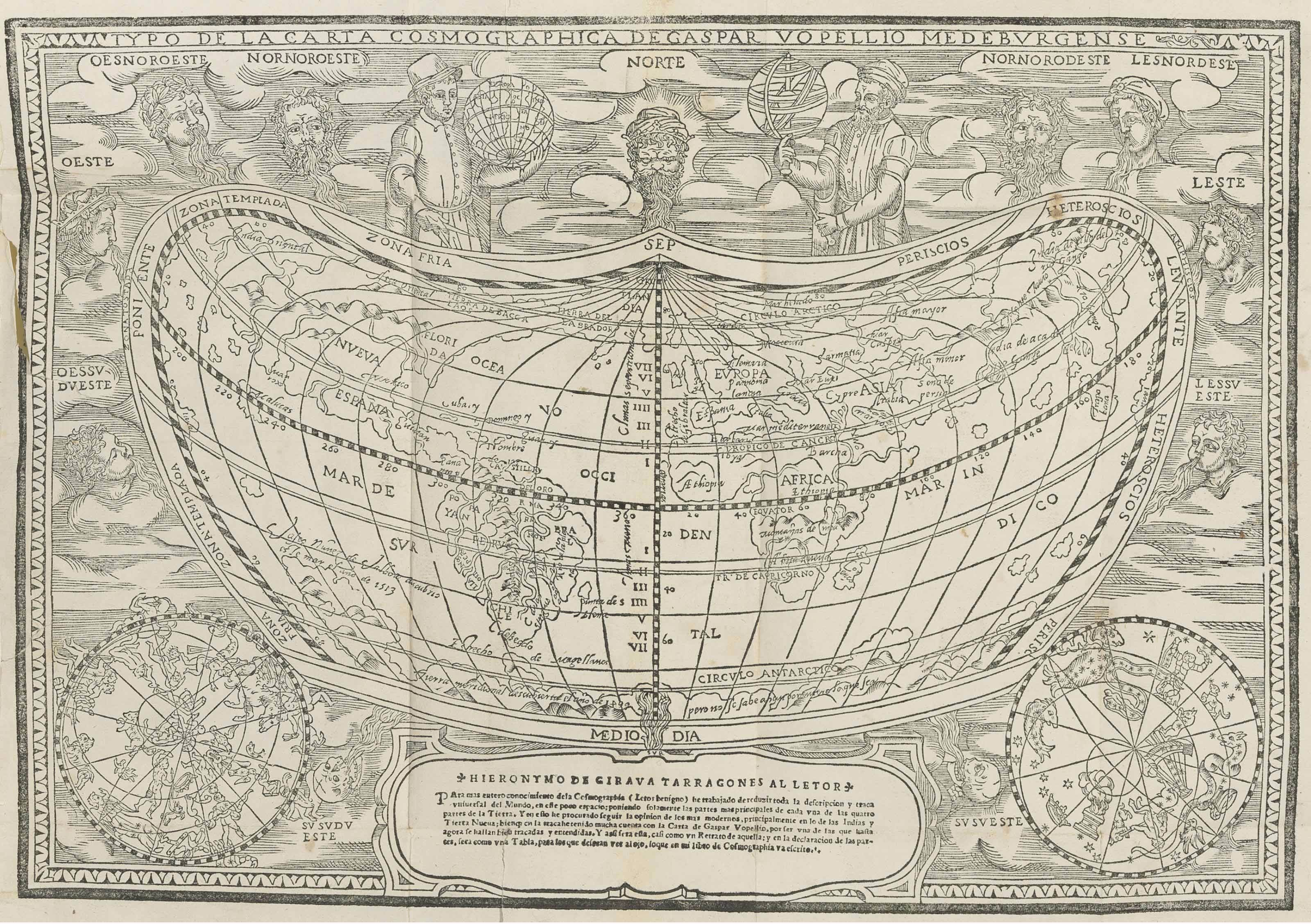

Nella tavola che esaminiamo è riprodotto il globo terrestre in proiezione cordiforme

(https://www.movio.beniculturali.it/bnm/ridottiprocuratorisanmarco/it/162/le-mappe-cordiformi)

al quale fanno da cornice le personificazione dei venti, una sfera armillare e un globo terrestre sorretti da due uomini e, nella parte inferiore, i due planisferi celesti posti ai lati di un cartiglio contenente le indicazioni che concernono la mappa.











https://jcb.lunaimaging.com/luna/servlet/detail/JCBMAPS~1~1~1934~106460003:Typo-de-la-carta-cosmographica-de-G

 https://www.digitalcommonwealth.org/search/commonwealth:7h149v450

 https://www.christies.com/lotfinder/Lot/girava-hieronimo-d1556-dos-libros-de-cosmographia-6011053-details.aspx

 https://commons.wikimedia.org/wiki/File:Dos_Libros_de_Cosmographia_by_Hieronimo_Girava_1556.jpg

 http://www.europeana.eu/portal/it/record/9200365/BibliographicResource_1000055757500.html

 https://jcb.lunaimaging.com/luna/servlet/detail/JCBMAPS~1~1~4189~102301:Typo-de-la-carta-cosmographica-de-G







Descrizione dei planisferi celesti:

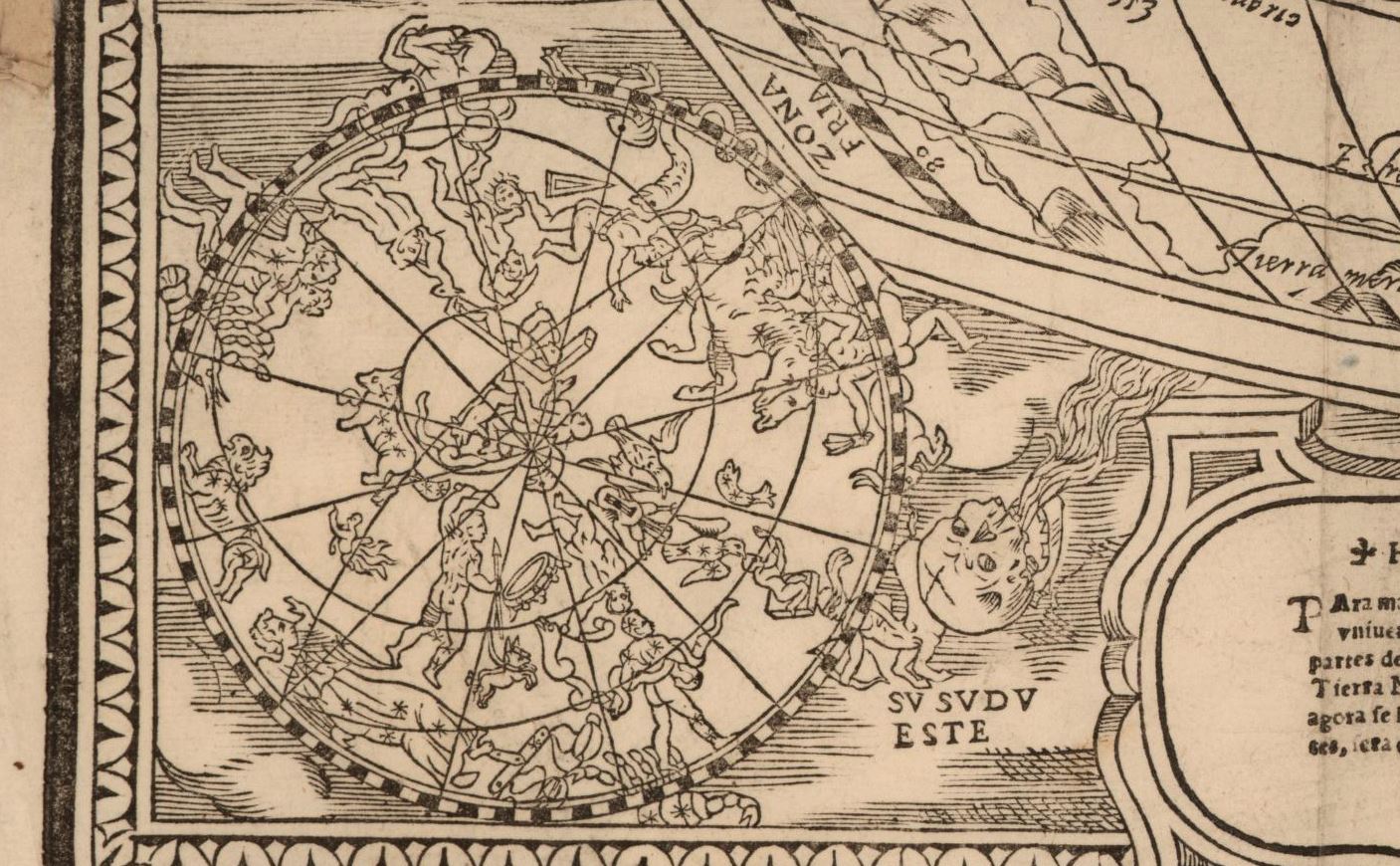

1 ) Planisfero celeste settentrionale disegnato nell'angolo in basso a sinistra della mappa del mondo.





A) Cartografia: proiezione polare eclittica stereografica ed in visione convessa. Si estende dal polo nord eclittico all'eclittica che fa da circonferenza esterna  includendo le costellazioni zodiacali. Sull’eclittica è posta una scala graduata al passo di tre gradi di longitudine. Il reticolo eclittico è inoltre rappresentato da raggi di longitudine tracciati ogni 30°.  Il reticolo equatoriale comprende l’arco di competenza dell’equatore, il polo, il circolo polare artico, il tropico del Cancro ed i due coluri.



B) Costellazioni e caratteristiche iconografiche:

Sono presenti, prive di nome e con solo le stelle principali, tutte le costellazioni tolemaiche boreali e quelle dello zodiaco.

 Lo stile segue quello di Dürer ma con alcune differenze: La Lyra è un uccello senza testa (si noti che l'orientamento dello strumento a corde differisce da quello sul globo di Vopel essendo posizionato verticalmente sul corpo, come nella mappa di Dürer); Boötes viene presentato con una lancia mentre trattiene al laccio due cani da caccia  (non nella posizione della futura omonima costellazione); uno dei Gemelli impugna una lira o uno strumento simile senza arco. Sono inoltre presenti le immagini di Antinoo e della Chioma Berenice che comprendono le stelle informatae appartenenti rispettivamente ad Aquila e a Leo.





 Lyra

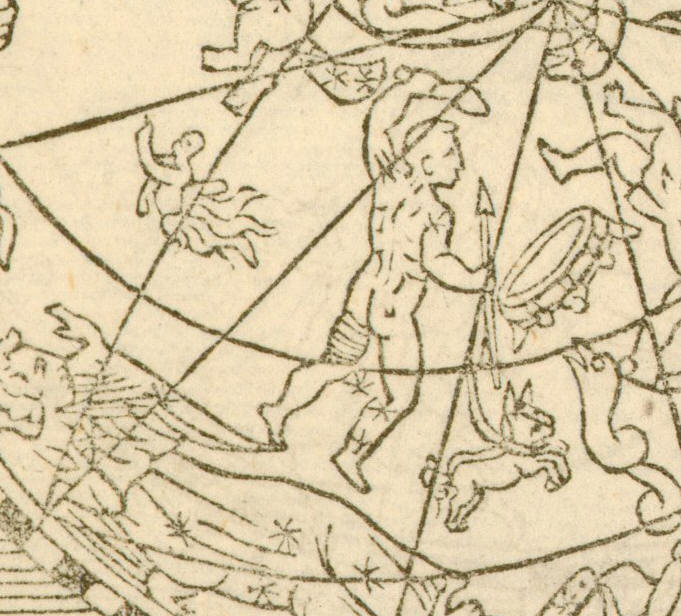

 Chioma Berenice e  Boötes

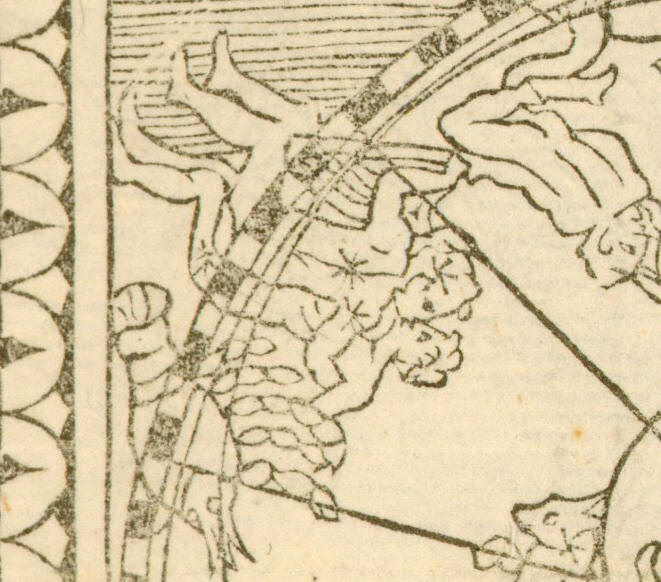

Gemelli





 Antinoo

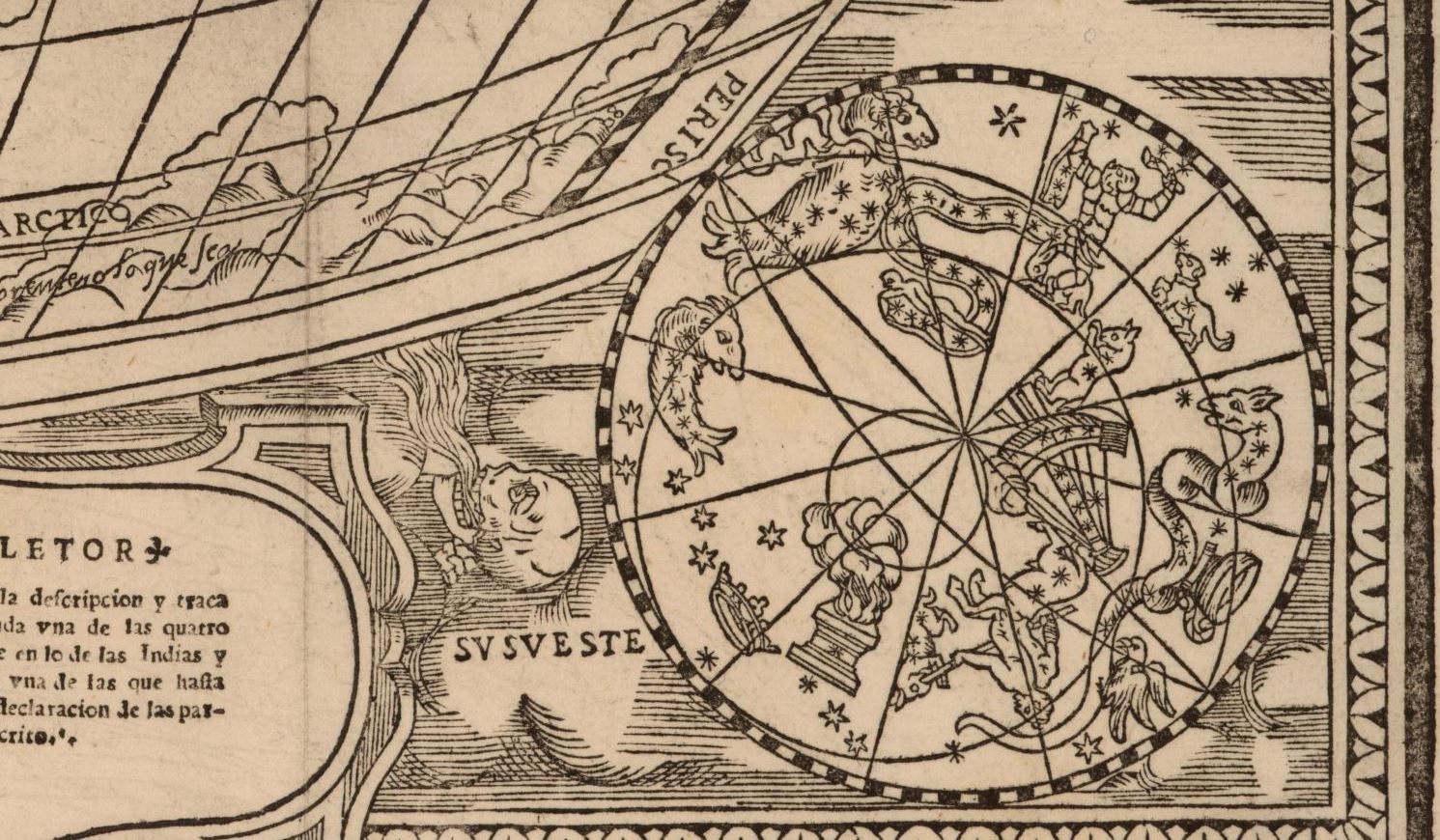

2) Planisfero celeste australe  posto nell'angolo in basso a destra della mappa del mondo.





A) Cartografia: proiezione polare eclittica stereografica ed in visione convessa. Si estende dal polo sud eclittico all'eclittica che fa da circonferenza esterna. Non sono riportate le costellazioni zodiacali. Sull’eclittica è posta una scala graduata al passo di tre gradi di longitudine. Il reticolo eclittico è inoltre rappresentato da raggi di longitudine tracciati ogni 30°.  Il reticolo equatoriale comprende l’arco di competenza dell’equatore, il polo, il circolo polare antartico, il tropico del Capricorno ed i due coluri.



B) Costellazioni e caratteristiche iconografiche: vengono disegnate tutte le costellazioni tolemaiche meridionali prive di nome seguendo lo stile di Dürer. Una nuvola di fumo sale da Ara e in Eridanus nuota Fetonte rappresentato in sembianze femminili.





Ara





Fetonte









Per cortesia di





 e di Hans Gaab autore di





esamina nelle seguenti pagine le influenze delle tavole del Dürer sulla produzione cartografica celeste successiva

e le carte che hanno influito sulla sua produzione



Von Dürer beeinflusste Himmelskarten



https://www.astronomie-nuernberg.de/index.php?category=duerer&page=sternkarten

https://www.astronomie-nuernberg.de/index.php?category=duerer&page=nachfolger

https://www.astronomie-nuernberg.de/index.php?category=duerer&page=girava-1556













Consulta anche

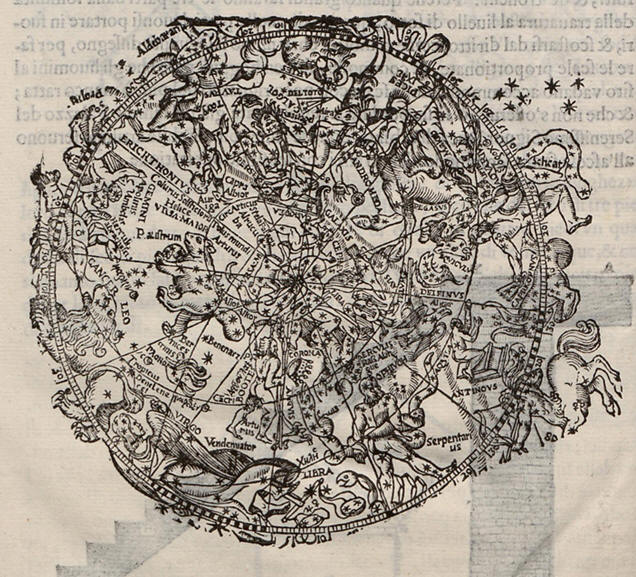

Giovanni Antonio Rusconi

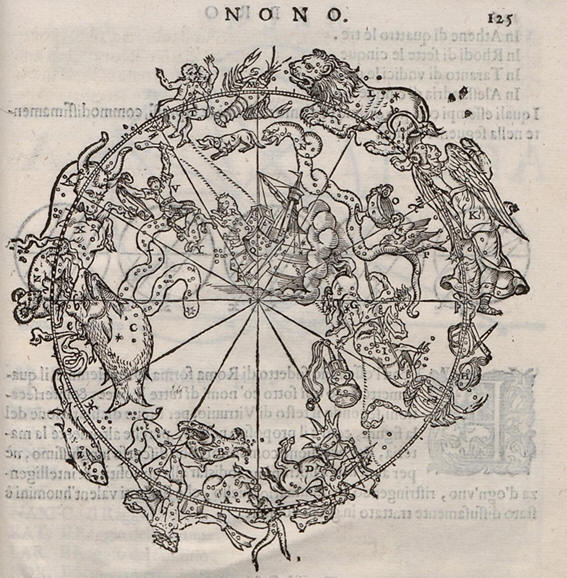

Della architettura di Gio. Antonio Rusconi, con centossanta figure dissegnate dal medesimo, secondo i precetti di Vitruvio, Venezia, 1590



http://www.atlascoelestis.com/Rusconi%20Pagina%20base.htm



http://www.atlascoelestis.com/Rusconi%20%20e%20besta.htm















La creazione del cielo a Palazzo Besta, Teglio 1550 circa



http://www.atlascoelestis.com/1.htm









e

Giovanni Andrea Valvassori detto Guadagnino



Nova et integra universalisque orbis totius iuxta germanum neotericorum traditionem descriptio- Gaspar Vopellius Medeb. 1558 Mathemati conscripsit. Impressum Venetiis per Joannem Andream Vavassorium Cognomine Guadagninus, Venezia 1558

http://www.atlascoelestis.com/Valvassori%201558.htm











www.atlascoelestis.com

di  FELICE STOPPA

LUGLIO 2019
