Johann G. Doppelmayr

Globi Coelestis in Tabulas planas redacti Pars II, Norimberga 1742



Johann G. Doppelmayr

Globi Coelestis in Tabulas planas redacti Pars II. In qua Longitudines Stellarum fixarum ad anum Christi completum 1730 tam arithmetice quam Geometrice exhibentur..



Segue dalla pagina principale



Si tratta della carta numero 21 dell’ Atlas Coelestis (1742) di Johann Gabriel Doppelmayr che il professore di matematica all’Aegidien Gymnasium di Norimberga, rifacendosi in parte al lavoro di Pardies, redasse intorno al 1720 per conto dell’officina tipografica fondata nella stessa città nel 1702 dal cartografo Johann Baptist Homann.

La mappa, la seconda di sei che unitamente riproducano  l'intera volta stellata, è  quadrata di 43,4 centimetri di lato, rappresenta le costellazioni contenute nella fascia celeste intorno  all’equinozio di primavera, il punto vernale o punto gamma dell’Ariete, tra i 315° e i 45° di ascensione retta e i +45° e i -45° di declinazione.

 La proiezione gnomonica è concava, cioè geocentrica, e le stelle, suddivise in classi graduate di sei magnitudini, sono posizionate calcolando la precessione degli equinozi per l’anno 1730,  vengono identificate da lettere dell’alfabeto latino, la successione ricomincia per ogni costellazione e corrisponde all’elenco  posizionato a destra e sinistra della carta dove, per ogni stella, troviamo le coordinate in latitudine e longitudine, la magnitudine e la descrizione della posizione anatomica nel personaggio mitologico.

I reticoli di riferimento permettono di calcolare la posizione delle stelle  in riferimento alla loro ascensione retta  e declinazione ( tacche di un grado) ma anche alla loro latitudine e longitudine (linee ogni 10 gradi). Sono evidenziate le linee dei tropici, l’equatore, l’eclittica, il coluro equinoziale e il punto gamma dell’Ariete.





Le Costellazioni non tolemaiche

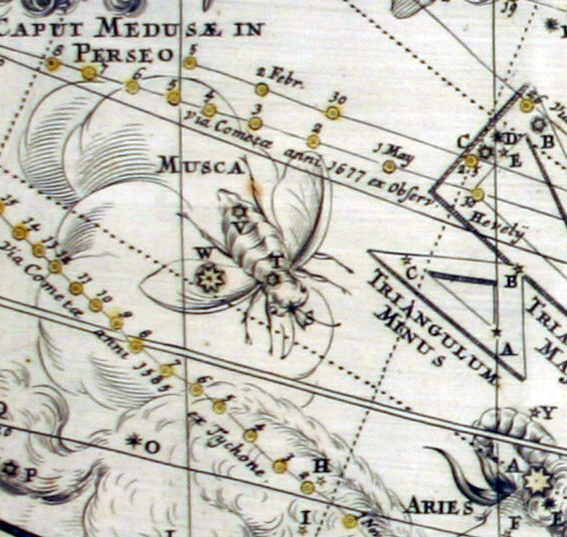

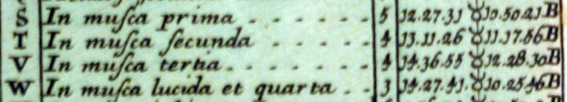

Oltre alle costellazioni tolemaiche di pertinenza della fascia vengono descritte o disegnate le seguenti costellazioni non tolemaiche: Musca (è l’insieme delle stelle S, T, V, W elencate nella tabella dell’Ariete), Triangulum Minus, Lacerta S. Stellio, Grus, Phaenix, Vulpecula, Caput Medusae in Perseo ( ritroviamo le stelle di questa costellazione descritte nella tabella del Perseo).

Musca











In merito alla vita e alle opere di Doppelmayr leggi:

The Atlas Coelestis (1742) of Johann Gabriel Doppelmayr

di  Robert Harry van Gent.





Questa carta, insieme ad una copia della “pars IV” di Doppelmayr, è in vendita a Milano presso

ANTIK Arte & Scienza

di Daniela Giorgi

che ringrazio per avermi concesso di fotografare e pubblicare la sua rara  mappa celeste
