Georg Brentel der Ältere
Georgius Brentel has imagines formabat et excudebat Lavingae anno domini 1573 mense Februario

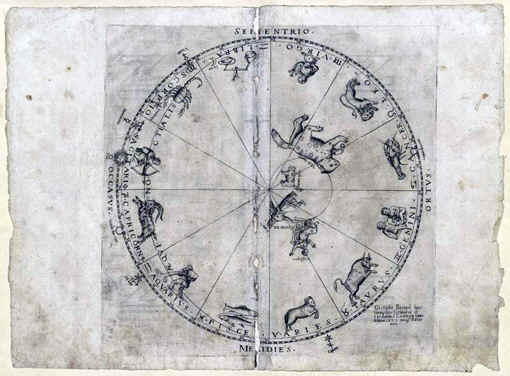

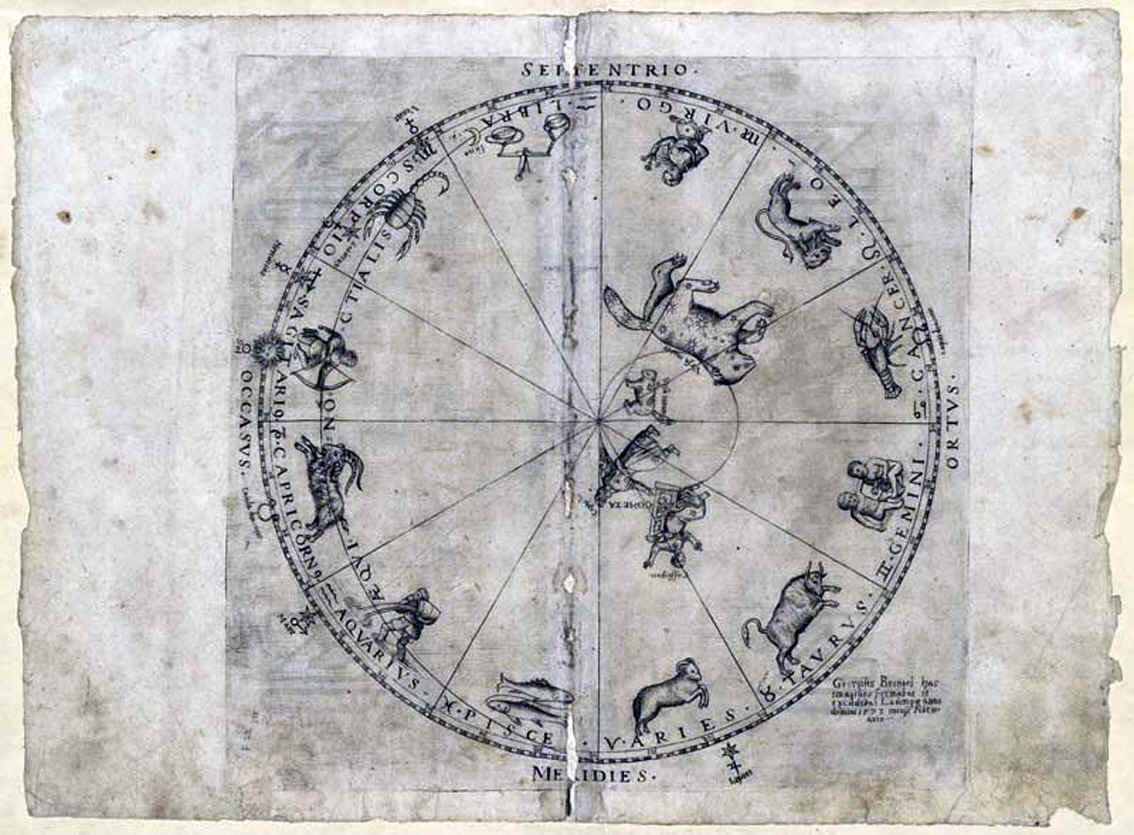

La tavola dell’incisore di Lauingen, da non confondere con il suo omonimo nipote e più famoso incisore di meridiane e di strumenti di computo del tempo, realizza nel febbraio del 1573 la tavola che presento per celebrare l’apparizione in Cassiopea della grande ‘Cometa’ del 1572. La Cometa, o meglio quella che passerà poi alla storia come la Supernova di Tycho Brahe, viene posizionata in un planisfero realizzato in proiezione polare eclittica, in visione convessa, che rappresenta il cielo dal Polo eclittico fino al cerchio dell’eclittica. Come si evince dalla posizione occupata sull’Eclittica dalla Luna, dal Sole e dai Pianeti visibili il planisfero è costruito per la data del 1 dicembre 1572.
La posizione occupata sull'eclittica dai pianeti, dal Sole e dalla Luna
La Cometa in Cassiopeia
Il reticolo eclittico presenta, oltre al polo e all’Eclittica stessa (sulla quale è posizionata una scala graduata al passo di un grado di longitudine numerati di dieci in dieci), dei raggi di longitudine tracciati ogni 30°. Ognuno dei dodici settori così costruiti viene identificato dal relativo segno zodiacale rappresentato dal suo simbolo, dal nome in latino e dal suo disegno (privo però di stelle).
Il reticolo equatoriale presenta soltanto il relativo polo, il circolo
artico e la porzione di arco equatoriale visibile in cielo a nord
dell’eclittica.
Le
uniche costellazioni disegnate e quindi le sole stelle mappate sono quelle di Cassiopeia
(dove risalta la posizione della Cometa),
Cepheus, Ursa Minor e Ursa
Major.
TAVOLA
di FELICE STOPPA
FEBBRAIO 2015
